Descrizione

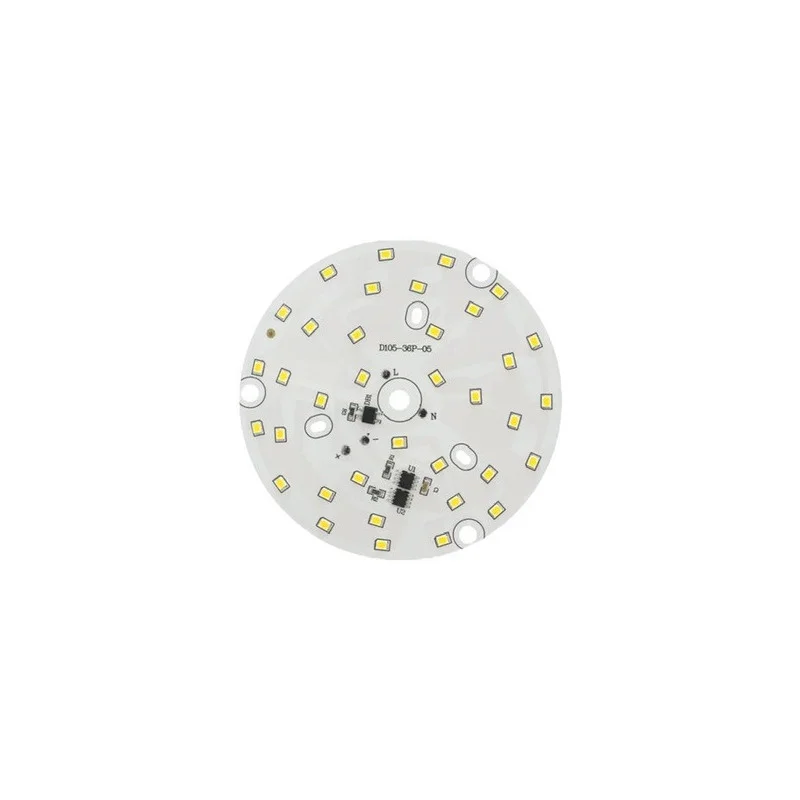

Pyöreä LED-moduuli suoraan verkkovirtalähteeseen on suunniteltu valaisimien korjaukseen ja tuotantoon, joissa tarvitaan kompaktia pyöreää piirilevyä ja laajaa valokeilakulmaa. Moduuli on saatavana lämpimän valkoisena tai viileän valkoisena valon värivaihtoehtona.
Tekniset tiedot
Koodi: AM4172
Virrankulutus: 15 W
Virtalähde: 170275 V AC
LED-tyyppi: SMD 2835
LEDien lukumäärä: 36
Ulkohalkaisija: 105 mm
Säteen kulma: 120130°
Valovoimakkuus: 12001350 lm
Valon väri (vaihtoehdot): lämmin valkoinen 30003500 K, kylmä valkoinen 60006500 K
Toiminnot ja ominaisuudet
Pyöreä muotoilu sopii valaisimiin, joissa on keskeinen tila ja tasainen valonjako.
Laaja valokeila aluevalaistukseen.
Mahdollisuus valita valon väri käyttötarkoituksen mukaan (lämmin/kylmä valkoinen).
Tärkeää: moduuli ei sisällä johtoja tai riviliitintä; johdot on juotettava suoraan LED-moduulin piirilevyyn.
Ihanteellinen
Verkkovirralla toimivien LED-valaisimien korjaukset ja huollot.
Upotettavat ja kattovalaisimet pyöreällä LED-moduulilla.
Tekninen ja hyötyvalaistus, jossa vaaditaan laajaa valokeilaa.
Pakkauksen sisältö
1× LED-moduuli pyöreä Ø105 mm
Miksi valita tämä tuote?
Virtalähde suoraan verkkovirrasta 170275 V:n jännitteellä.
Määritellyt mekaaniset mitat helpottavat vaihtoa yhteensopivissa valaisimissa.
Aluevalaistukseen sopivat valovirran ja säteilykulman parametrit.
Mahdollisuus valita värilämpötila projektin vaatimusten mukaan.
Asennus- ja käyttöohjeet
Ennen asennusta tarkista mekaaninen yhteensopivuus (halkaisija 105 mm) ja kiinnitystapa valaisimeen.
Käytä liitäntään johtoja, joiden eristys on sopiva verkkojännitteelle; juota johdot piirilevyn juotoskohtiin.
Juottaessasi työskentele virtajohto irrotettuna ja varmista johtojen mekaaninen vapautus (estä juotoskohtien repeäminen).
Varmista valaisimen suunnittelun mukainen asianmukainen jäähdytys; älä asenna moduulia suljettuun tilaan ilman lämmönpoistoa.
Asennuksen jälkeen tarkista kiinnitys, eristysvälit ja suorita toimintatarkastus.
Turvallisuushuomautus
Moduuli on suunniteltu 170275 V AC:n virtalähteelle. Tämä on vaarallinen verkkojännite, joka voi aiheuttaa sähköiskun tai tulipalon.
Suorita kaikki työt vain virtalähteen ollessa irrotettuna ja sen jälkeen, kun olet tarkistanut, että liitoksissa ei ole jännitettä.
Asennuksen saa suorittaa vain pätevä henkilö, jolla on kokemusta sähköverkkojen jakelujärjestelmien sähkölaitteiden parissa työskentelystä.
Älä lyhennä eristysvälejä ja varmista johtojen turvallinen reititys; estä jännitteisten osien kosketus valaisimen metallirunkoon.
Johtojen juottamisen jälkeen on varmistettava liitoksen sähköeristys ja mekaaninen kiinnitys, jotta se ei voi irrota, aiheuttaa oikosulkua tai joutua kosketuksiin valaisimen muiden osien kanssa.
Älä käytä moduulia ilman sopivaa valaisimen suojusta/hajotinta paikassa, jossa jännitteisiä osia voidaan koskettaa tai jonka sisään voi päästä johtavia esineitä.
Älä asenna moduulia ympäristöön, jossa on kosteutta tiivistymässä tai paikkoihin, joissa voi esiintyä vuotoja, ellei valaisinta ole suunniteltu kyseisiin olosuhteisiin.
Toimintahäiriön ilmetessä (hajua, savua, epänormaalia kuumenemista, välkkymistä) irrota välittömästi virtalähde äläkä käytä laitetta enää.
