Descrizione

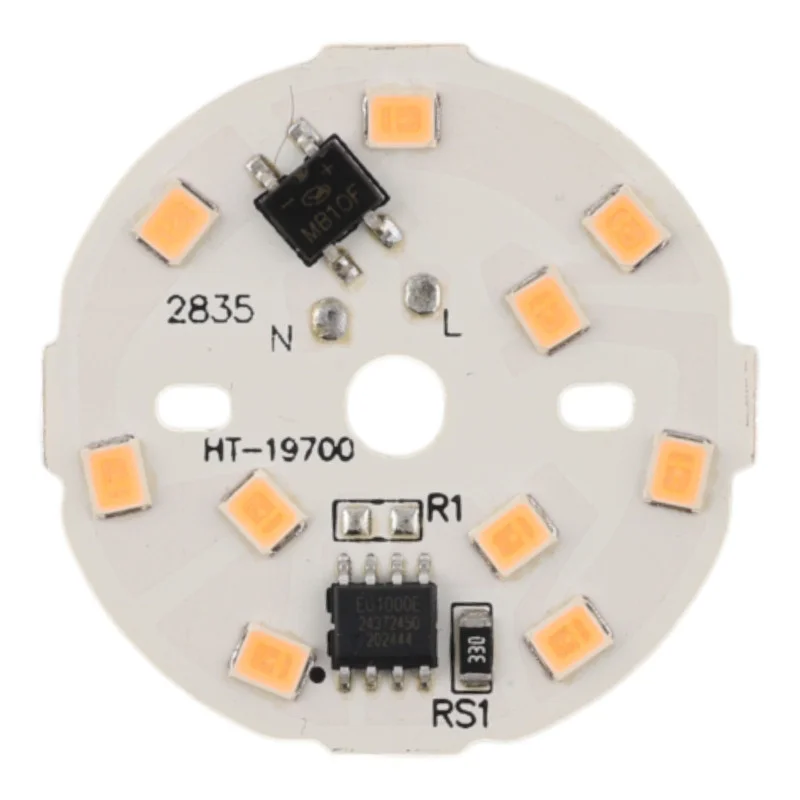

Det runde LED-modul til netstrømforsyning 220-240 V AC er designet til kompakte armaturer og belysningsapplikationer, hvor enkel integration på et printkort er nødvendig. Modulet fås i flere lysfarvevarianter (grøn, rød, blå).
Tekniske specifikationer
Produktkode: AM1911
Nominelt strømforbrug: 3 W
Strømforsyning: 220-240V AC
LED-type: 2835 SMD
Antal LED’er: 10
Ydre diameter: 34 mm
Strålevinkel: 120130°
Lysstyrke: 270300 lm
Lysfarvemuligheder: grøn, rød, blå
Funktioner og egenskaber
Kompakt cirkulært design egnet til integration i små armaturer
Bred strålevinkel for jævn belysning i armaturet
SMD LED 2835 montering til standard printkortmontering
Strømforsyning direkte fra 220-240 V AC-netværket (afhængigt af moduldesign)
Ideel til
Indikator- og signallamper (afhængigt af den valgte lysfarve)
Indbygget og dekorativ belysning med begrænset plads
Udskiftning af LED-moduler i armaturer, der er kompatible i størrelse og strømforsyning
Prototyper og specialdesignede armaturer til lysnettet
Pakkens indhold
1x LED-modul rundt Ø34 mm
Ledninger og klemrækker er ikke inkluderet i pakken.
Hvorfor vælge dette produkt?
Definerede grundparametre for design og integration (spænding, effekt, størrelse, vinkel, lysstyrke)
Flere farvemuligheder til forskellige applikationskrav
Nem mekanisk integration takket være cirkulært format
Installations- og betjeningsvejledning
Modulet indeholder ingen ledninger eller en klemrække; ledningerne skal loddes direkte til LED-modulets printkort.
Før lodning skal polariteten/markeringen af tilslutningspunkterne på modulet kontrolleres, og der skal anvendes ledninger med tilstrækkelig isolationstemperaturmodstand.
Under monteringen skal det sikres, at modulet er fastgjort korrekt, så der ikke opstår mekanisk belastning på loddesamlingerne.
Efter installationen skal den elektriske styrke og isolationsafstandene i hele armaturet kontrolleres i henhold til kravene til netspændingen.
For korrekt funktion er det nødvendigt at sikre tilstrækkelig varmeafledning i armaturets design.
Sikkerhedsmeddelelse
Modulet er designet til en strømforsyning på 220-240 V AC. Dette er en farlig netspænding, der kan forårsage elektrisk stød, forbrændinger eller brand.
Udfør kun installation, tilslutning og service, når strømforsyningen er afbrudt, og efter at det er verificeret, at der ikke er spænding.
Vi anbefaler, at installation og tilslutning overlades til en kvalificeret person med kendskab til arbejde på lavspændingsudstyr i overensstemmelse med gældende regler.
LED-modulet skal anvendes i en elektrisk sikker indkapsling/armatur, der er beskyttet mod berøring af strømførende dele.
Brug ikke et modul med et beskadiget printkort, løse komponenter eller synlige tegn på overophedning.
Ved lodning skal man være opmærksom på at undgå at brodanne ledende baner, kolde forbindelser eller mekaniske skader på elektroderne; kontrollér kvaliteten af forbindelserne efter lodning.
Sørg for tilstrækkelige isolationsafstande, mekanisk aflastning af forsyningsledningerne og beskyttelse mod at ledninger trækkes ud af loddestederne.
Placer ikke modulet i et miljø med risiko for kontakt med vand eller kondens, medmindre der er tilstrækkelig beskyttelse i armaturet.
Efter installationen skal hele enhedens funktion og sikkerhed kontrolleres. Hvis der opstår usædvanlige symptomer (lugt, røg, overdreven opvarmning), skal enheden straks afbrydes fra strømnettet.
