Descrizione
Den runda LED-modulen för nätströmförsörjning 220240 V AC är avsedd för kompakta armaturer och belysningsapplikationer där enkel integration på ett kretskort krävs. Modulen finns i flera ljusfärgsvarianter (grön, röd, blå).
Tekniska specifikationer
Produktkod: AM1911
Nominell strömförbrukning: 3 W
Strömförsörjning: 220-240V AC
LED-typ: 2835 SMD
Antal lysdioder: 10
Ytterdiameter: 34 mm
Strålvinkel: 120130°
Ljusstyrka: 270300 lm
Ljusfärgsalternativ: grön, röd, blå
Funktioner och egenskaper
Kompakt cirkulär design lämplig för integration i små armaturer
Bred spridningsvinkel för jämn belysning i armaturen
SMD LED 2835-montering för standard PCB-montering
Strömförsörjning direkt från 220240 V AC-nätet (beroende på moduldesign)
Idealisk för
Indikerings- och signallampor (beroende på vald ljusfärg)
Infälld och dekorativ belysning med begränsat utrymme
Servicebyte av LED-moduler i armaturer kompatibla i storlek och strömförsörjning
Prototyper och specialdesignade armaturer för nätanslutning
Paketinnehåll

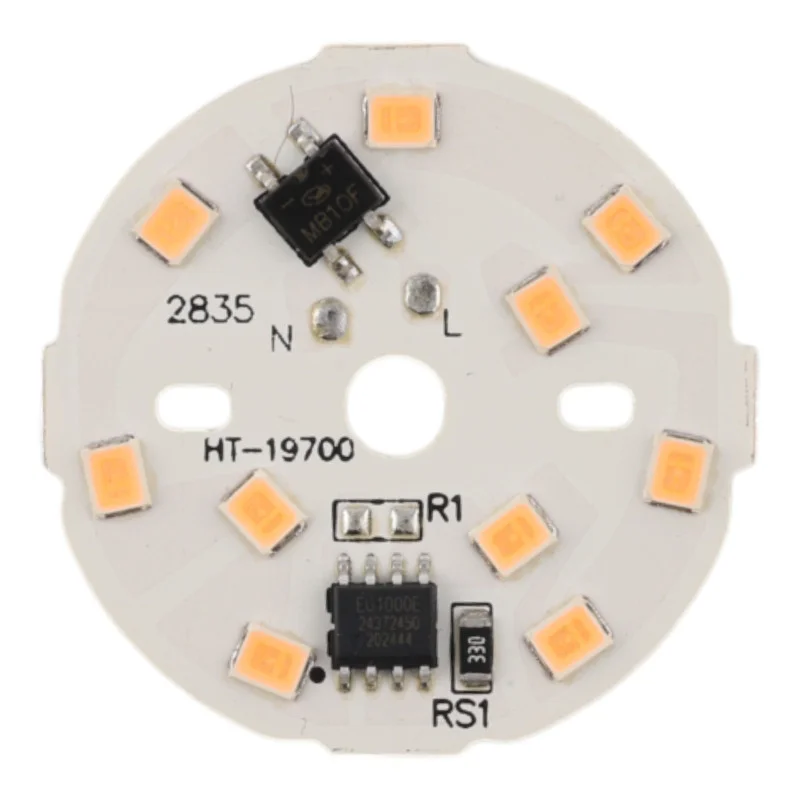

1x LED-modul rund Ø34 mm
Kablar och kopplingsplintar ingår inte i paketet.
Varför välja den här produkten?
Definierade grundläggande parametrar för design och integration (spänning, effekt, storlek, vinkel, ljusstyrka)
Flera färgalternativ för olika applikationskrav
Enkel mekanisk integration tack vare cirkulärt format
Installations- och bruksanvisning
Modulen innehåller inga kablar eller kopplingsplint; ledningarna måste lödas direkt på LED-modulens kretskort.
Innan lödning, kontrollera polariteten/märkningen av anslutningspunkterna på modulen och använd kablar med tillräcklig isolationstemperaturbeständighet.
Se till att modulen är ordentligt fastsatt under monteringen så att det inte uppstår någon mekanisk belastning på lödfogarna.
Efter installationen, kontrollera den elektriska hållfastheten och isolationsavstånden inom hela armaturen enligt kraven för nätspänningen.
För korrekt funktion är det nödvändigt att säkerställa tillräcklig värmeavledning i armaturens konstruktion.
Säkerhetsmeddelande
Modulen är konstruerad för 220240 V AC-strömförsörjning. Detta är en farlig nätspänning som kan orsaka elektriska stötar, brännskador eller brand.
Utför endast installation, anslutning och service när strömförsörjningen är frånkopplad och efter att ha kontrollerat att det inte finns någon spänning.
Vi rekommenderar att installation och anslutning anförtros en kvalificerad person med kunskap om arbete med lågspänningsutrustning i enlighet med gällande föreskrifter.
LED-modulen måste användas i en elektriskt säker kapsling/armatur som skyddar mot beröring av spänningsförande delar.
Använd inte en modul med skadat kretskort, lösa komponenter eller synliga tecken på överhettning.
Vid lödning, var noga med att undvika överbryggning av ledande banor, kalla skarvar eller mekaniska skador på plattorna; kontrollera anslutningarnas kvalitet efter lödning.
Säkerställ tillräckliga isoleringsavstånd, mekanisk avlastning av matningskablarna och skydd mot att ledningar drar ut ur lödpunkterna.
Placera inte modulen i en miljö med risk för kontakt med vatten eller kondens om inte tillräckligt skydd finns inuti armaturen.
Efter att installationen är klar, kontrollera hela enhetens funktion och säkerhet; om det uppstår några ovanliga symtom (lukt, rök, överdriven uppvärmning), koppla omedelbart bort enheten från elnätet.
