Descrizione

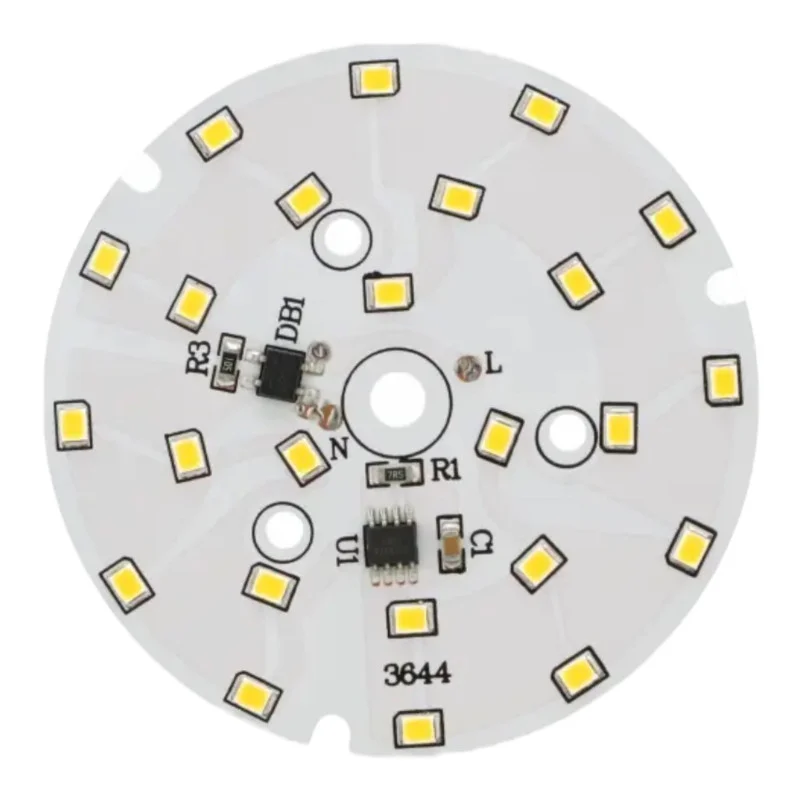

Rund LED-modul för direkt användning i nätanslutna armaturer. Tack vare sin kompakta diameter på 74 mm är den lämplig för reparation och produktion av armaturer där enkel integration av LED-kretskortet och en bred spridningsvinkel krävs.
Tekniska specifikationer
Kod: AM9702
Strömförbrukning: 12 W
Strömförsörjning: 170-275V AC
LED-typ: SMD 2835
Antal lysdioder: 24
Ytterdiameter: 74 mm
Strålvinkel: 120130°
Ljusstyrka: 9601080 lm
Ljusfärg (varianter): varmvit (30003500 K), kallvit (60006500 K)
Funktioner och egenskaper
LED-modul på kretskort för montering i armaturer
Bred spridningsvinkel lämplig för områdes- och diffus belysning
Möjlighet att välja färgtemperatur beroende på produktvariant
Viktigt: modulen innehåller inga kablar eller kopplingsplint; kablarna måste lödas direkt på LED-modulens kretskort.
Idealisk för
Reparationer och översyn av nätdrivna armaturer
Infällda och taklampor med begränsat utrymme (Ø74 mm)
Tekniska armaturer, verkstads- och verktygsbelysning
Produktion av prototyper och specialarmaturer
Paketinnehåll
1× LED-modul rund Ø74 mm
Varför välja den här produkten?
Definierade elektriska parametrar för nätströmförsörjning i intervallet 170275 V AC
Kompakt storlek och standard SMD 2835-montering för vanliga belysningstillämpningar
Bred spridningsvinkel för jämn ljusfördelning
Möjlighet att välja varm- eller kallvitt enligt tillämpningens krav
Installations- och bruksanvisning
Installera modulen på ett mekaniskt fast och termiskt lämpligt underlag; vid konstruktionen av armaturen är det nödvändigt att säkerställa värmeavledning i enlighet med strukturen och driftsförhållandena.
Anslut kablarna genom att löda fast dem på de avsedda plattorna på kretskortet; använd kablar med lämplig isolering för nätspänningen.
Kontrollera armaturens utrymmesmöjligheter (diameter 74 mm) före installation och undvik att modulen kommer i kontakt med ledande delar utan isolering.
Efter installationen, kontrollera den mekaniska infästningen, isoleringen och funktionen innan permanent driftsättning.
Säkerhetsmeddelande
Produkten är avsedd för nätström; den drivs med farliga spänningar i intervallet 170275 V AC. Felaktig hantering kan leda till elektriska stötar, brännskador eller brand.
Utför allt kabeldragnings- och installationsarbete endast med strömförsörjningen frånkopplad och efter att ha kontrollerat att enheten är spänningslös.
Installation och service bör utföras av en kvalificerad person med kunskap om arbete med lågspänningsutrustning.
Slå inte på modulen utanför armaturen eller utan tillräckligt mekaniskt skydd; det är nödvändigt att undvika att vidröra spänningsförande delar och lödpunkter.
Modulen innehåller inga kablar eller kopplingsplint; felaktig lödning eller otillräcklig isolering av anslutningarna kan orsaka kortslutning, överhettning eller elektrisk stöt.
Säkerställ tillräckliga isoleringsavstånd och mekanisk avlastning av de anslutna ledarna för att förhindra att lödfogarna lossnar.
Använd inte modulen i miljöer med hög luftfuktighet eller på platser där kondens kan uppstå om inte armaturens konstruktion ger tillräckligt skydd.
Täck inte modulen med värmeisoleringsmaterial och begränsa inte värmeavledningen; för hög temperatur kan leda till förkortad livslängd eller fel.
Om det finns några skador på kortet, lysdioderna eller ledningarna, använd inte modulen längre och ta den ur bruk.
