Descrizione

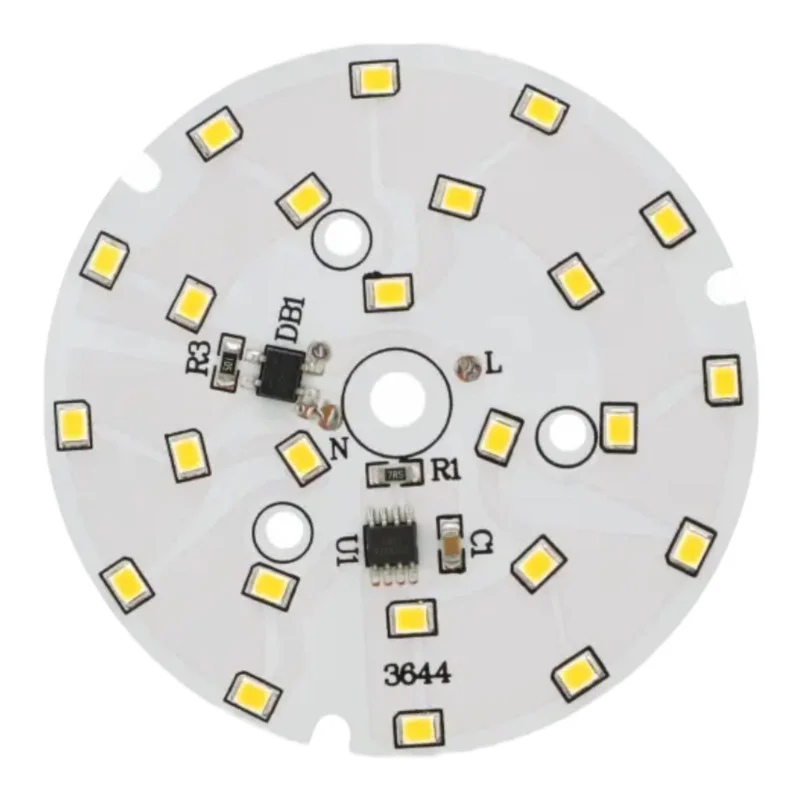

Okrugli LED modul za izravnu upotrebu u svjetiljkama napajanim iz mreže. Zahvaljujući kompaktnom promjeru od 74 mm, prikladan je za popravak i proizvodnju svjetiljki gdje je potrebna jednostavna integracija LED tiskane ploče i širok kut snopa.
Tehničke specifikacije
Kod: AM9702
Potrošnja energije: 12 W
Napajanje: 170-275 V AC
Vrsta LED diode: SMD 2835
Broj LED dioda: 24
Vanjski promjer: 74 mm
Kut snopa: 120130°
Svjetlosni intenzitet: 9601080 lm
Boja svjetla (varijante): toplo bijela (30003500 K), hladno bijela (60006500 K)
Funkcije i značajke
LED modul na tiskanoj ploči za montažu u rasvjetna tijela
Široki kut snopa pogodan za površinsku i difuznu rasvjetu
Mogućnost odabira temperature boje prema varijanti proizvoda
Važno: modul ne sadrži žice ili terminalni blok; žice se moraju izravno zalemiti na tiskanu ploču LED modula
Idealno za
Popravci i remont svjetiljki napajanih iz mreže
Ugradbene i stropne svjetiljke s ograničenim prostorom (Ø74 mm)
Tehničke svjetiljke, radionička i komunalna rasvjeta
Izrada prototipova i rasvjetnih tijela po narudžbi
Sadržaj paketa
1× LED modul okrugli Ø74 mm
Zašto odabrati ovaj proizvod?
Definirani električni parametri za napajanje iz mreže u rasponu od 170275 V AC
Kompaktna veličina i standardna SMD 2835 montaža za uobičajene primjene rasvjete
Široki kut snopa za ravnomjernu raspodjelu svjetlosti
Mogućnost odabira tople ili hladne bijele boje prema zahtjevima primjene
Upute za instalaciju i uporabu
Modul instalirajte na mehanički čvrstu i toplinski prikladnu podlogu; prilikom projektiranja svjetiljke potrebno je osigurati odvođenje topline prema konstrukciji i uvjetima rada.
Spojite žice lemljenjem na predviđene kontaktne pločice na tiskanoj pločici; koristite žice s odgovarajućom izolacijom za mrežni napon.
Prije ugradnje provjerite prostorne mogućnosti svjetiljke (promjer 74 mm) i izbjegavajte kontakt modula s vodljivim dijelovima bez izolacije.
Nakon ugradnje, prije puštanja u trajni pogon provjerite mehaničko pričvršćivanje, izolaciju i funkcionalnost.
Sigurnosna obavijest
Proizvod je namijenjen za napajanje iz mreže; radi s opasnim naponima u rasponu od 170-275 V AC. Nepravilno rukovanje može uzrokovati strujni udar, opekline ili požar.
Sve radove na ožičenju i instalaciji izvodite samo dok je napajanje isključeno i nakon što ste provjerili da je uređaj bez napona.
Instalaciju i servisiranje treba obavljati kvalificirana osoba sa znanjem rada na niskonaponskoj električnoj opremi.
Ne uključujte modul izvan svjetiljke ili bez odgovarajuće mehaničke zaštite; potrebno je izbjegavati dodirivanje dijelova pod naponom i mjesta lemljenja.
Modul ne sadrži žice ili terminalni blok; nepravilno lemljenje ili nedovoljna izolacija spojeva mogu uzrokovati kratki spoj, pregrijavanje ili strujni udar.
Osigurajte dovoljne izolacijske udaljenosti i mehaničko rasterećenje spojenih žica kako biste spriječili otpuštanje lemljenih spojeva.
Ne koristite modul u okruženjima s visokom vlagom ili na mjestima gdje može doći do kondenzacije, osim ako dizajn rasvjetnog tijela ne pruža odgovarajuću zaštitu.
Ne prekrivajte modul toplinskom izolacijom ili ne ograničavajte odvođenje topline; previsoka temperatura može dovesti do skraćenog vijeka trajanja ili kvara.
Ako postoje oštećenja na ploči, LED diodama ili vodovima, nemojte dalje koristiti modul i poništite ga iz upotrebe.
