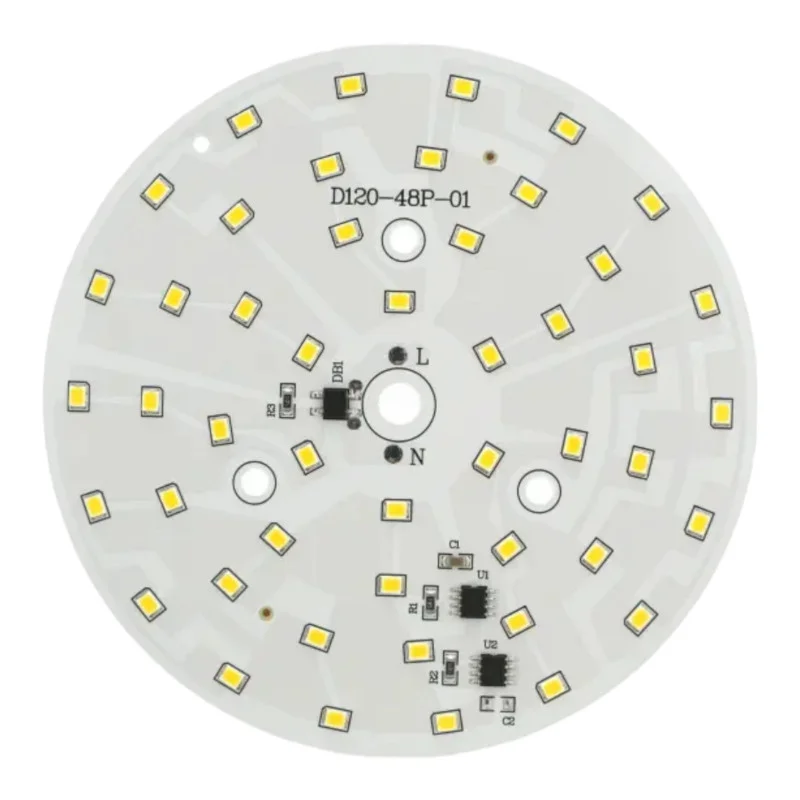

Okrúhly LED modul je určený ako svetelný zdroj pre svietidlá a prestavby osvetľovacích telies, kde je požadovaná kompaktná kruhová doska plošného spoja a napájanie priamo zo siete AC. Modul je dostupný vo variantoch farby svetla teplá biela (30003500K) a studená biela (60006500K).
Technické špecifikácie
Kód: AM6592
Typ LED: SMD 2835
Počet LED: 48
Menovitý výkon: 18 W
Napájanie: 170275 V AC
Vonkajší priemer: 120 mm
Uhol svitu: 120 130°
Svetelný tok: 14401620 lm
Farba svetla (kombinácia): teplá biela (30003500K) alebo studená biela (60006500K)
Funkcie a vlastnosti
Napájanie priamo z AC siete v širokom rozsahu 170275 V AC
Kruhové prevedenie pre integráciu do stropných a nástenných svietidiel
Široký vyžarovací uhol pre rovnomerné osvetlenie
Osadenie SMD 2835 pre kompaktnú konštrukciu modulu
Dôležité: modul neobsahuje vodiče ani svorkovnicu, vodiče je nutné pripájať priamo na dosku plošného spoja LED modulu
Ideálne pre
Opravy a repase svietidiel s kruhovým LED modulom
Stropné a nástenné svietidlá pre interiéry
Technické a účelové svietidlá s požiadavkou na napájanie zo siete AC
Zákazkové svietidlá a prototypy
Obsah balenia
1x LED modul (PCB) Ø120 mm
Bez vodičov a bez svorkovnice
Prečo zvoliť tento produkt
Definované parametre pre výkon, napájací rozsah a svetelný tok
Možnosť voľby farby svetla podľa aplikácie
Kompaktný kruhový formát vhodný pre bežné konštrukcie svietidiel
Široký uhol svitu pre plošné osvetlenie
Pokyny na inštaláciu a prevádzku
Inštaláciu vykonávajte do svietidla alebo zostavy, ktorá zaistí mechanickú fixáciu modulu a ochranu pred dotykom živých častí.
Vodiče pripájajte priamo na spájkovacie plôšky modulu; použite vodiče so zodpovedajúcou teplotnou odolnosťou a prierezom podľa prúdového zaťaženia.
Pri spájkovaní minimalizujte dobu ohrevu spájkovacích plôšok a zabráňte prehriatiu LED a PCB.
Zaistite odvod tepla podľa konštrukcie svietidla; prevádzka bez zodpovedajúceho chladenia môže skrátiť životnosť a spôsobiť poruchu.
Pred uvedením do prevádzky skontrolujte kvalitu spájkovaných spojov, mechanické uchytenie a elektrickú izoláciu.
Bezpečnostné upozornenie
Modul je určený na napájanie zo siete a pracuje s nebezpečným napätím 170275 V AC. Nesprávna manipulácia môže viesť k úrazu elektrickým prúdom, popáleniu alebo požiaru.
Montáž a servis smie vykonávať iba kvalifikovaná osoba so znalosťou práce na elektrických zariadeniach as dodržaním platných noriem a predpisov.
Pred akoukoľvek manipuláciou vždy odpojte zariadenie od napájania a overte beznapäťový stav. Nestačí vypnúť iba vypínač, je nutné zaistiť odpojenie od siete.
Modul neobsahuje vodiče ani svorkovnicu; pripojenie je realizované spájkovaním. Nedostatočne vykonané spájkované spoje, uvoľnené vodiče alebo nevyhovujúce izolácie môžu spôsobiť prehriatie, skrat a následné poškodenie alebo požiar.
Po pripojení musia byť všetky živé časti a spájkované spoje spoľahlivo zakrytované a zaistené proti dotyku. Modul nesmie byť prevádzkovaný voľne prístupný.
Dodržte dostatočné izolačné vzdialenosti a použite vhodné izolačné materiály odolné teplote vznikajúce pri prevádzke.
Neprevádzkujte v prostredí so zvýšenou vlhkosťou alebo v miestach, kde môže dôjsť ku kondenzácii, pokiaľ nie je modul súčasťou zodpovedajúcim spôsobom krytovaného svietidla.
Zaistite dostatočné chladenie. Prehriatie môže viesť k degradácii LED, zmene parametrov, poruche a zvýšeniu rizika poškodenia okolitých materiálov.
Pri akomkoľvek poškodení PCB, LED, spájkovacích plôšok alebo pri známkach prehrievania modul ďalej nepoužívajte.
