Descrizione

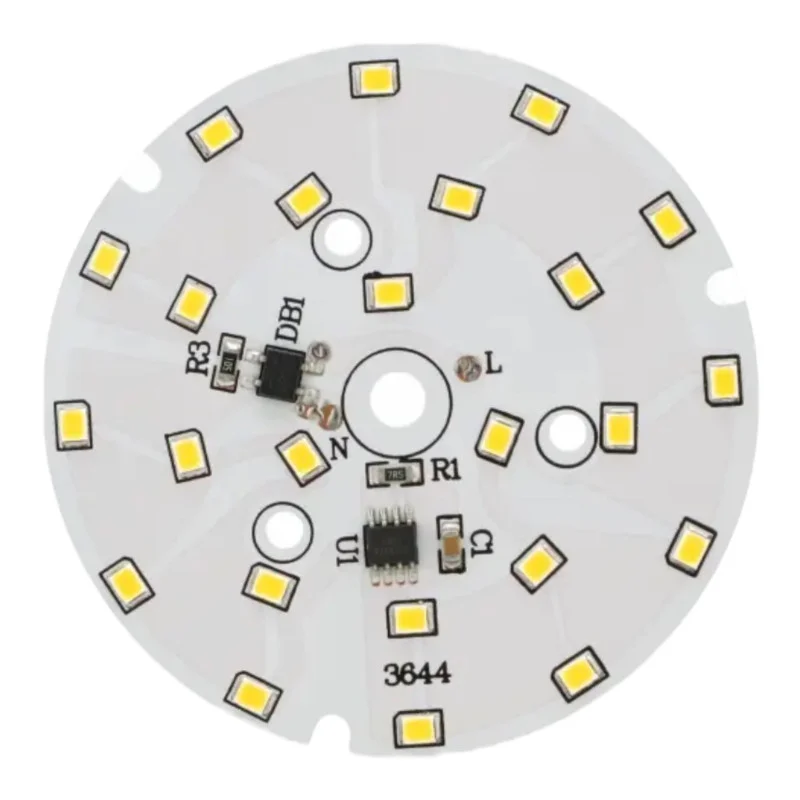

Okrúhly LED modul pre priame použitie v sieťovo napájaných svietidlách. Vďaka kompaktnému priemeru 74 mm je vhodný na opravy a výrobu svietidiel, kde je požadovaná jednoduchá integrácia LED dosky plošných spojov a široký vyžarovací uhol.
Technické špecifikácie
Kód: AM9702
Príkon: 12 W
Napájanie: 170275 V AC
Typ LED: SMD 2835
Počet LED: 24
Vonkajší priemer: 74 mm
Uhol svitu: 120 130°
Svietivosť: 9601080 lm
Farba svetla (varianty): teplá biela (30003500 K), studená biela (60006500 K)
Funkcie a vlastnosti
LED modul na doske plošného spoja pre montáž do svietidiel
Široký vyžarovací uhol vhodný pre plošné a difúzne osvetlenie
Možnosť voľby farebnej teploty podľa variantu produktu
Dôležité: modul neobsahuje vodiče ani svorkovnicu; vodiče je nutné pripájať priamo na dosku plošného spoja LED modulu
Ideálne pre
Opravy a repase sieťovo napájaných svietidiel
Vstavané a stropné svietidlá s obmedzeným priestorom (Ø74 mm)
Technické svietidlá, dielenské a úžitkové osvetlenie
Výrobu prototypov a zákazkových svietidiel
Obsah balenia
1× LED modul okrúhly Ø74 mm
Prečo zvoliť tento produkt
Definované elektrické parametre pre napájanie zo siete v rozsahu 170275 V AC
Kompaktný rozmer a štandardné osadenie SMD 2835 pre bežné aplikácie osvetlenia
Široký uhol svitu na rovnomerné rozloženie svetla
Možnosť voľby teplej alebo studenej bielej podľa požiadaviek aplikácie
Pokyny na inštaláciu a prevádzku
Modul inštalujte na mechanicky pevný a tepelne vhodný podklad; pri návrhu svietidla je nutné zaistiť odvod tepla podľa konštrukcie a prevádzkových podmienok.
Pripojenie vodičov vykonávajte spájkovaním na určené plôšky na PCB; použite vodiče so zodpovedajúcou izoláciou pre sieťové napätie.
Pred montážou overte priestorové možnosti svietidla (priemer 74 mm) a zabráňte kontaktu modulu s vodivými časťami bez izolácie.
Po inštalácii vykonajte kontrolu mechanického upevnenia, izolácie a funkcie pred uvedením do trvalej prevádzky.
Bezpečnostné upozornenie
Produkt je určený pre napájanie zo siete; pracuje s nebezpečným napätím v rozsahu 170275 V AC. Nesprávna manipulácia môže viesť k úrazu elektrickým prúdom, popáleniu alebo požiaru.
Všetky práce na zapojení a montáži vykonávajte iba pri odpojenom napájaní a po overení beznapäťového stavu.
Inštaláciu a servis by mala vykonávať kvalifikovaná osoba so znalosťou práce na elektrických zariadeniach nízkeho napätia.
Nezapínajte modul mimo svietidlo alebo bez zodpovedajúcej mechanickej ochrany; je nutné zabrániť dotyku živých častí a spájkovacích bodov.
Modul neobsahuje vodiče ani svorkovnicu; nesprávne vykonané spájkovanie alebo nedostatočná izolácia spojov môže spôsobiť skrat, prehriatie alebo úraz elektrickým prúdom.
Zaistite dostatočné izolačné vzdialenosti a mechanické odľahčenie pripojených vodičov tak, aby nedochádzalo k uvoľneniu spájkovaných spojov.
Neprevádzkujte modul v prostredí so zvýšenou vlhkosťou alebo v miestach, kde môže dôjsť ku kondenzácii, pokiaľ nie je konštrukciou svietidla zaistená zodpovedajúca ochrana.
Nezakrývajte modul tepelne izolačnými materiálmi a neobmedzujte odvod tepla; nadmerná teplota môže viesť k skráteniu životnosti alebo k poruche.
Pri akomkoľvek poškodení dosky, LED alebo prívodov modul ďalej nepoužívajte a vyraďte ho z prevádzky.
