Descrizione

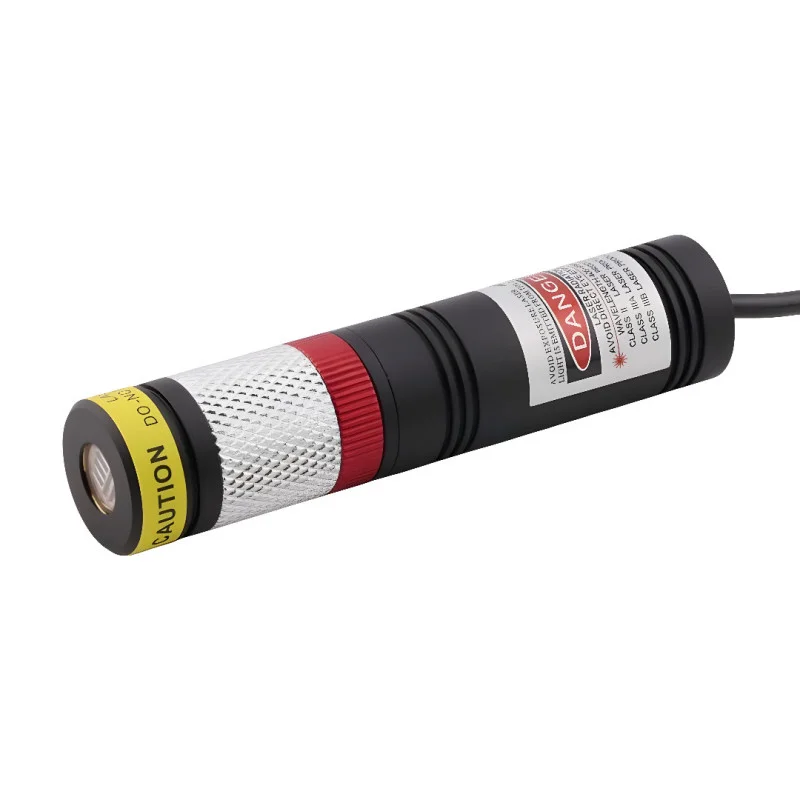

Laserski modul s crvenom valnom duljinom od 660 nm dizajniran je za projekciju mreže točaka (DOE) od 10×10 i koristi se uglavnom za pozicioniranje, ciljanje i kontrolu položaja tijekom rezanja i drugih industrijskih operacija. Dizajn u aluminijskom kućištu i mogućnost oštrenja omogućuju prilagodbu projekcije specifičnoj primjeni.
Tehničke specifikacije
Valna duljina: 660 nm (crvena)
Oblik grede: DOE 10×10
Kut snopa: 42×42°
Optička snaga (varijante): 50 mW, 100 mW, 150 mW, 200 mW
Stvarna izlazna snaga:
50 mW (3845 mW)
100 mW (7595 mW)
150 mW (100120 mW)
200 mW (130150 mW)
Način rada: CW (kontinuirano svjetlo)
Trenutna kontrola: APC
Napon napajanja: 5V DC
Radna struja: < 500 mA
Vrsta konektora: DC 5,5 × 2,1 mm / 5,5 × 2,5 mm
Duljina kabela: 100 cm
Materijal kućišta: aluminij
Materijal optike: PMMA
Dimenzije modula: promjer 20 mm × duljina 90 mm
Težina: 65 g
Zaštita: IP67
Radna temperatura: -10°C do +50°C
Temperatura skladištenja: -40°C do +85°C
Srednje vrijeme do kvara (MTTF):> 8.000 sati
Funkcije i značajke
Projekcija mreže 10×10 za brzo vizualno pozicioniranje
Fokusirajuća optika (podesivi fokus)
Kompaktno aluminijsko kućište za bolje odvođenje topline
Napajanje od 5 V DC za integraciju u strojne i upravljačke sustave
IP67 zaštita za upotrebu u zahtjevnijim radnim uvjetima
Idealno za
Pozicioniranje tijekom rezanja i označavanja u industrijskim strojevima
Postavljanje referentnih točaka i provjera položaja u montažnim priključcima
Vizualno vođenje u automatizaciji i proizvodnim linijama
Sadržaj paketa
Laserski modul s priključnom žicom i DC konektorom
Zašto odabrati ovaj proizvod?
Definirana projekcija mreže 10×10 korištenjem DOE optike
Standardni mehanički dizajn Ø20 × 90 mm za jednostavnu integraciju
Napajanje od 5 V DC i završeno DC završetak kabela 5,5 × 2,1 mm
Izdržljiv dizajn sa IP67 zaštitom
Upute za instalaciju i uporabu
Osigurajte stabilizirano napajanje od 5 V istosmjerne struje s dovoljnom rezervom struje za odabranu opciju napajanja.
Modul montirajte na način koji osigurava hlađenje kućišta i mehaničku stabilnost izbočine.
Nakon sastavljanja, podesite fokus prema željenoj veličini i oštrini projekcije na radnoj udaljenosti.
Spojite DC konektor od 5,5 × 2,1 mm kada je napajanje isključeno.
Sigurnosna obavijest
Ovo je laserski izvor. Ne usmjeravajte snop u oči niti promatrajte izravni ili reflektirani snop.
Tijekom instalacije i podešavanja koristite odgovarajuću zaštitnu opremu i pridržavajte se internih sigurnosnih propisa na radnom mjestu.
Modul koristite samo unutar specificiranih električnih i temperaturnih uvjeta.
