Descrizione

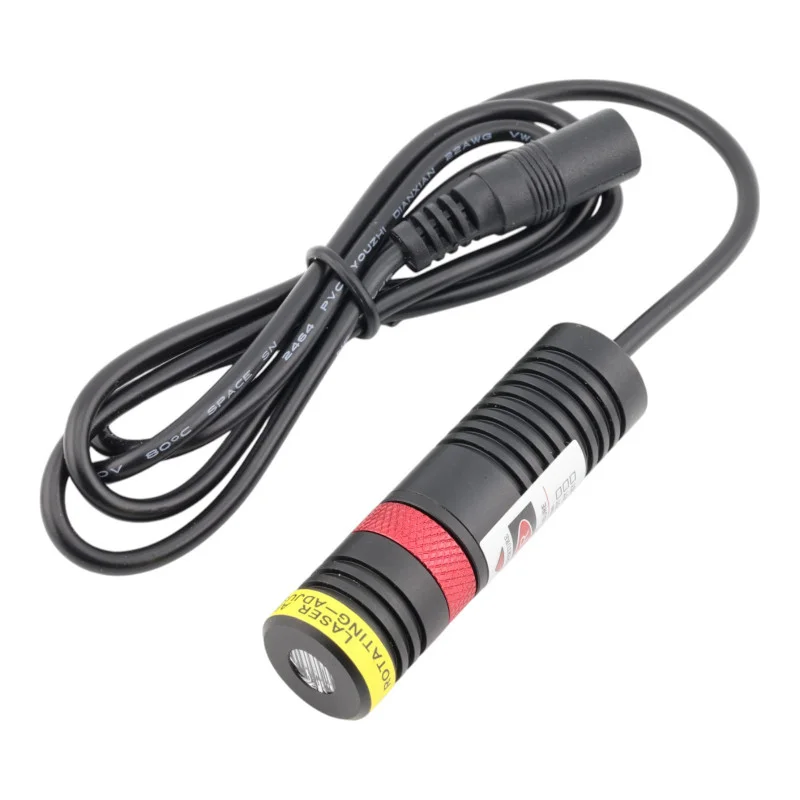

Crveni laserski modul od 650 nm s kružnom i križnom projekcijom dizajniran je za primjenu u ciljanju, pozicioniranju i optičkom navođenju u industriji, mjernoj tehnologiji i integraciji u uređaje. Modul koristi DOE optiku s podesivim fokusom i napaja se s 5 V DC. Metalno aluminijsko kućište podržava odvođenje topline i osigurava mehaničku otpornost tijekom normalnog rada.
Tehničke specifikacije
Vrsta proizvoda: laserski modul s kružnom projekcijom s križem
Boja lasera: crvena
Valna duljina: 650 nm
Dimenzije kućišta: Ø18 x 65 mm
Materijal kućišta: aluminij
Vrsta leće: PMMA
Vrsta optike: DOE
Fokus: podesiv
Način rada: APC/ACC
Napon napajanja: 5V DC
Priključak: kabel od 1 m s DC konektorom 5,5/2,1 mm
Radna temperatura: -10 do +50°C
Temperatura skladištenja: -40 do +85 °C
Prosječno vrijeme do kvara: više od 8000 sati
Tablica stvarne optičke snage
| Nazivna snaga | Prave optičke performanse |
| 10 mW | 7,5 do 8,5 mW |
| 30 mW | 18 do 24 mW |
| 50 mW | 38 do 45 mW |
| 100 mW | 75 do 95 mW |
| 150 mW | 100 do 120 mW |
| 200 mW | 130 do 150 mW |
Funkcije i značajke
Kružna projekcija s križićima za precizno optičko ciljanje
Crveni laser od 650 nm pogodan za opće vizualno navođenje i indikaciju
DOE optika za stvaranje definiranog uzorka
Podesivi fokus za prilagodbu projekcije određenoj udaljenosti i primjeni
Aluminijsko tijelo za bolju toplinsku stabilnost i mehaničku otpornost
5V DC napajanje za jednostavnu integraciju u uređaje i ispitne stolove
APC i ACC načini rada za odgovarajuće upravljanje laserskom diodom
Idealno za
Industrijsko snimanje i pozicioniranje
Sustavi za vođenje proizvodne linije
Optičko označavanje referentnih točaka
Integracija u mjerne i upravljačke uređaje
Laboratorijske i razvojne primjene
Podešavanje, postavljanje i provjera geometrije
Sadržaj paketa
1x laserski modul crveni 650nm, krug s križem
1x priključni kabel 1m s DC konektorom 5,5/2,1 mm
Zašto odabrati ovaj proizvod?
Kombinacija kompaktnih dimenzija i robusnog metalnog dizajna
Jasno definirani kružni i križni uzorak projekcije za tehničke primjene
Jasno određene nominalne i stvarne vrijednosti optičke snage
Standardno napajanje od 5V DC i gotov kabelski priključak
Prikladno rješenje za integraciju u industrijske, laboratorijske i razvojne sustave
Upute za instalaciju i uporabu
Tijekom instalacije osigurajte čvrsto mehaničko pričvršćivanje modula bez prijenosa vibracija.
Za pravilan rad potrebno je koristiti stabilizirano napajanje od 5V DC.
Nakon instalacije, podesite fokus prema željenoj radnoj udaljenosti i veličini projicirane slike.
Tijekom dugotrajnog rada preporučujemo osigurati odgovarajuće odvođenje topline prema odabranoj varijanti snage.
Koristite modul unutar navedenog raspona radne temperature.
Sigurnosna obavijest
Lasersko zračenje može biti opasno za vaš vid.
Ne gledajte izravno u izlazni snop ili u njegov odraz od sjajnih površina.
Prilikom integracije u uređaj preporučujemo korištenje odgovarajućih zaštitnih mjera koje odgovaraju varijanti napajanja modula.
Proizvod nije namijenjen za upotrebu bez odgovarajuće tehničke procjene u primjenama gdje bi kvar mogao rezultirati rizikom za zdravlje ili imovinu.
