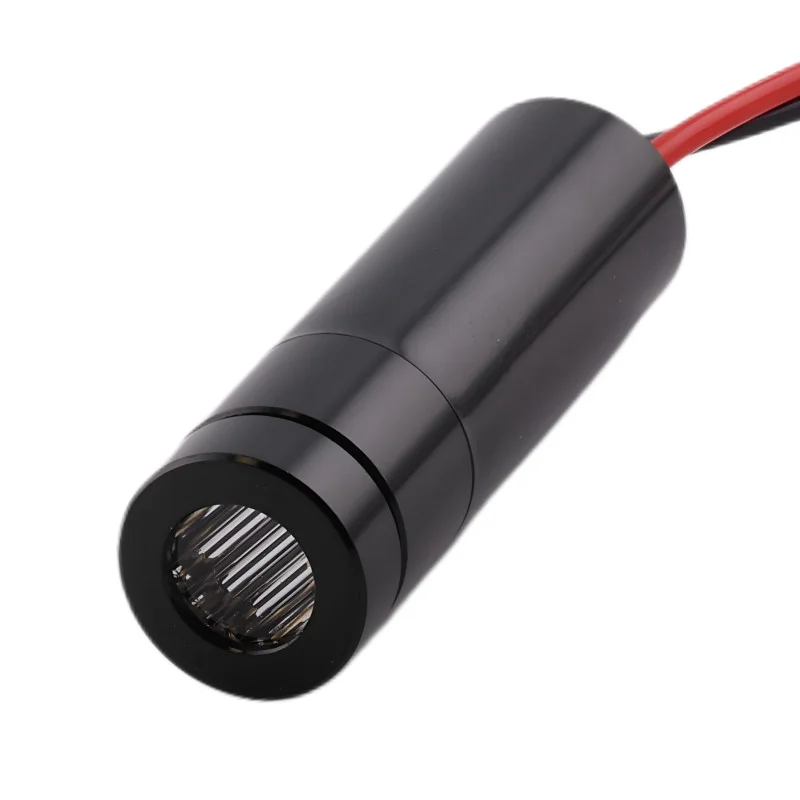

Výkonný laserový modul s vlnovou dĺžkou 405 nm, optickým výkonom 100 mW a širokým vyžarovacím uhlom 110 °. Variant s riadením výkonu pomocou APC zaisťuje stabilný optický výstup aj pri premennom napájacom napätí. Vďaka kompaktným rozmerom a možnosti napájania 35 V sa hodí pre priemyselné, laboratórne aj zobrazovacie systémy.
Technické špecifikácie
Vlnová dĺžka: 405 nm (modrá/fialová)
Optický výkon: 20 mW
Šošovka: PMMA
Vyžarovací uhol: 110°
Riadiaca elektronika: APC (Automatic Power Control)
Prevádzkové napätie: 35 V DC
Prevádzkový prúd: do 55mA
Krytie: IP20
Rozmery modulu: 13 × 13 × 42 mm
Dĺžka kábla: 100 mm
Prevádzková teplota: 10 až +40 °C
Skladovacia teplota: 40 až +85 °C
Certifikácia: CE, RoHS
Stredná doba do poruchy (MTTF):> 8 000 h
Hmotnosť: 18 g
Funkcie a vlastnosti
APC riadenie zaisťuje stabilný výkon nezávisle na zmenách napájacieho napätia.
Široký vyžarovací uhol 110 ° vhodný na projekciu, osvetlenie a optické senzory.
PMMA šošovka pre homogénny rozptyl lúča a nízku hmotnosť.
Stabilná prevádzka, nízke tepelné straty a dlhá životnosť.
Jednoduchá integrácia vďaka napájaniu 35 V.
Montáž
Laserový modul nesmie byť vodivo prepojený so žiadnou kovovou časťou ďalšieho zariadenia musí byť elektricky izolovaný.
Dôvodom je konštrukcia polovodičovej laserovej diódy, ktorej jeden pól je pripojený priamo na kovové puzdro.
Pri montáži používajte antistatické pomôcky, pretože laserová dióda môže byť poškodená aj malým elektrostatickým výbojom.
Vyhnite sa dotyku s radiátormi, vodovodnými rozvodmi a inými vodivými predmetmi môžu spôsobiť nežiaduce uzemnenie.
Nikdy nespájajte modul kovovo s iným kovovým komponentom zariadenia.
Chladenie
Laserový modul nevyžaduje dodatočné chladenie jeho tepelné straty sú nízke.
Pri správnom upevnení nedochádza k prehrievaniu ani k skráteniu životnosti.
Je možné ho bezpečne namontovať do držiaka alebo krytu bez nutnosti aktívneho odvodu tepla.
Ideálne pre
Priemyselné zameriavacie a indikačné systémy
Optické senzory a meraciu techniku
Laboratórne experimenty a fluorescencia
Projekčné a zobrazovacie aplikácie s veľkým pokrytím lúča
Obsah balenia
1× laserový modul 405 nm, 20 mW
Prečo zvoliť tento produkt
Stabilný výkon vďaka APC riadeniu.
Široký vyžarovací uhol 110 ° pre aplikácie vyžadujúce veľký optický rozptyl.
Kompaktná konštrukcia, jednoduchá integrácia a dlhá životnosť.
Certifikácia CE a RoHS, kvalitné prevedenie a spoľahlivá prevádzka.
