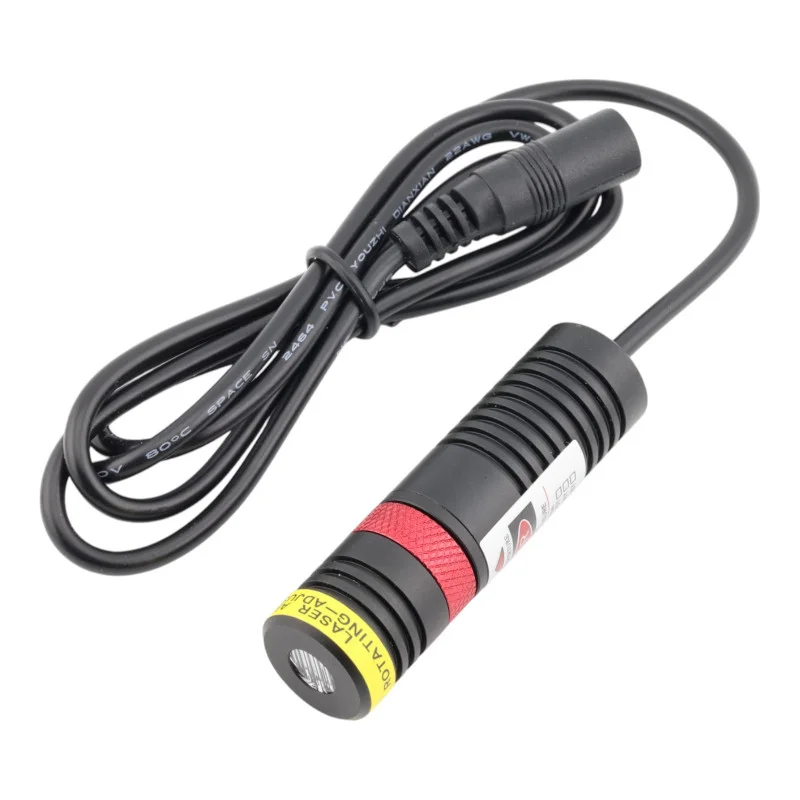

Laserový modul s červenou vlnovou dĺžkou 635 nm je určený pre aplikácie vyžadujúce kruhovú projekciu s centrálnym bodom pomocou optického prvku DOE. Modul je vhodný na zameriavanie, polohovanie, optické značenie, inšpekčné systémy a integráciu do zariadenia, kde je požadovaná kompaktná konštrukcia, napájanie 5 V DC a stabilné prevádzkové parametre.
Technické špecifikácie
Vlnová dĺžka: 635 nm
Typ projekcie: kruh s bodkou
Optický systém: DOE, nastaviteľný ostrenie
Menovitý optický výkon podľa variantu: 10 mW, 30 mW, 50 mW, 100 mW, 150 mW, 200 mW
Reálny optický výkon jednotlivých variantov je uvedený v tabuľke nižšie
Prevádzkový režim: APC
Napájacie napätie: 5 V DC
Pracovný prúd: < 280 mA
Rozmery: D18 x 65 mm
Materiál puzdra: hliník, v niektorých podkladoch mosadz / hliník
Materiál šošovky: PMMA
Konektor: kábel 1 ms DC konektorom 5.5 x 2.1 mm
Prevádzková teplota: -10 °C až +40 °C
Skladovacia teplota: -40 °C až +85 °C
Stredná doba do poruchy: viac ako 8 000 hodín
| Menovitý výkon | Reálny optický výkon |
| 10 mW | 7.5 až 8.5 mW |
| 30 mW | 18 až 24 mW |
| 50 mW | 38 až 45 mW |
| 100 mW | 75 až 95 mW |
| 150 mW | 100 až 120 mW |
| 200 mW | 130 až 150 mW |
Funkcie a vlastnosti
Červený laserový modul pre viditeľnú projekciu pri 635 nm
Optický prvok DOE vytvára kruhový obrazec s centrálnym bodom
Nastaviteľný fokus umožňuje prispôsobenie projekcie konkrétnej pracovnej vzdialenosti
Prevádzkové režimy APC a ACC podporujú stabilizáciu prevádzky podľa konštrukcie modulu
Kompaktné valcové puzdro je vhodné na zabudovanie do zariadení a montážnych prípravkov
Napájanie 5 V DC umožňuje ľahkú integráciu do nízkonapäťových systémov
Dlhá prevádzková životnosť podporuje použitie v priemyselných aj laboratórnych aplikáciách
Ideálne pre
Polohovacie a zameriavacie systémy
Optické značenie a vytyčovanie
Priemyselné prípravky a meracie pracoviská
Inšpekčné a kontrolné zariadenia
Laboratórne a vývojové aplikácie
Integráciu do strojov a automatizačných celkov
Obsah balenia
1x laserový modul červený 635 nm
Prečo zvoliť tento produkt
Kombinácia kompaktných rozmerov a presne definovanej optickej projekcie
Jasne špecifikovaná vlnová dĺžka 635 nm a napájanie 5 V DC
Možnosť výberu z viacerých výkonových variant podľa požiadaviek aplikácie
Uvedenie reálnych výkonových hodnôt pre presnejšie technické posúdenie
Vhodné prevedenie pre integráciu do technických a priemyselných systémov
Pokyny na inštaláciu a prevádzku
Pri inštalácii zaistite pevné uchytenie modulu a správne osové nastavenie vzhľadom k cieľovej ploche
Pre správnu funkciu je nutné použiť stabilizované napájanie 5 V DC
Pri nastavovaní fokusu odporúčame vykonávať nastavenie pri pracovnej vzdialenosti zodpovedajúcej konkrétnej aplikácii
Modul prevádzkujte v rozsahu povolených teplôt a zaistite zodpovedajúci odvod tepla
Neodporúča sa prekračovať stanovené elektrické parametre napájania a prúdového zaťaženia
Bezpečnostné upozornenie
Laserové žiarenie môže byť nebezpečné pre zrak
Nikdy sa nepozerajte priamo do výstupného lúča ani do jeho odrazu od lesklých povrchov
Modul inštalujte tak, aby lúč nesmeroval do priestoru pohybu osôb
Pri integrácii do zariadenia je nutné dodržať príslušné bezpečnostné predpisy pre laserové zariadenia
Produkt nie je určený ako hračka ani na použitie deťmi
