Descrizione

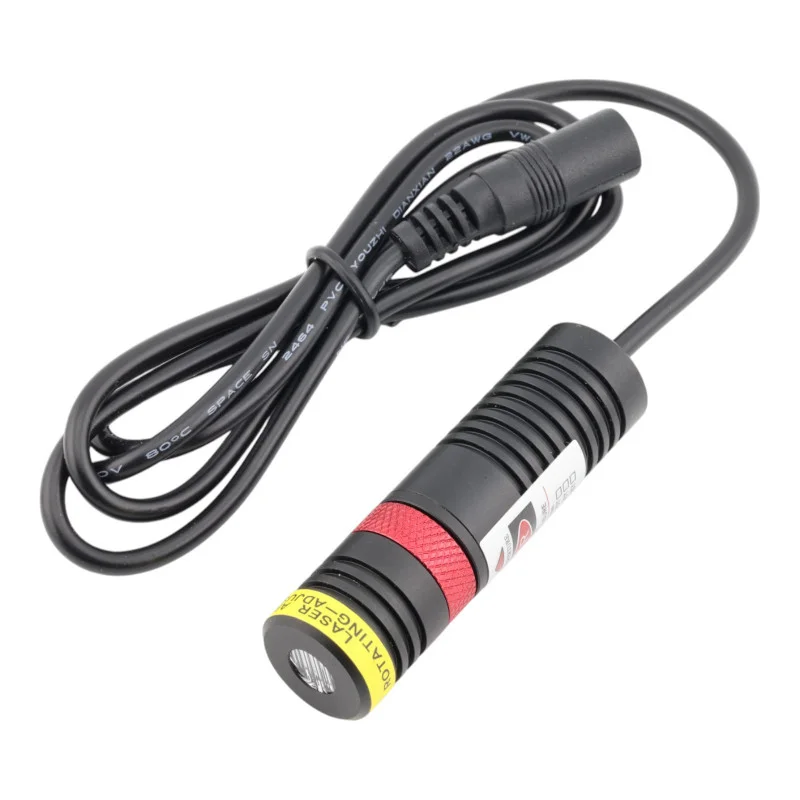

Punainen 650 nm:n lasermoduuli, jossa on ympyrä- ja ristiprojektio, on suunniteltu tähtäys-, paikannus- ja optisen ohjauksen sovelluksiin teollisuudessa, mittaustekniikassa ja laitteisiin integroinnissa. Moduuli käyttää DOE-optiikkaa säädettävällä tarkennuksella ja saa virtansa 5 V tasavirrasta. Metallinen alumiinikotelo tukee lämmönpoistoa ja varmistaa mekaanisen kestävyyden normaalin käytön aikana.
Tekniset tiedot
Tuotetyyppi: lasermoduuli, jossa on ympyräprojektio ristikkäin
Laserväri: punainen
Aallonpituus: 650 nm
Kotelon mitat: Ø18 x 65 mm
Kotelon materiaali: alumiini
Linssin tyyppi: PMMA
Optiikkatyyppi: DOE
Tarkennus: säädettävä
Käyttötila: APC/ACC
Syöttöjännite: 5 V DC
Liitäntä: 1 m kaapeli DC-liittimellä 5,5/2,1 mm
Käyttölämpötila: -10 – +50 °C
Säilytyslämpötila: -40 – +85 °C
Keskimääräinen vikaantumisaika: yli 8000 tuntia
Todellinen optinen tehotaulukko
| Nimellisteho | Todellinen optinen suorituskyky |
| 10 mW | 7,58,5 mW |
| 30 mW | 1824 mW |
| 50 mW | 3845 mW |
| 100 mW | 7595 mW |
| 150 mW | 100120 mW |
| 200 mW | 130150 mW |
Toiminnot ja ominaisuudet
Ympyräprojektio tähtäinristikolla tarkkaa optista tähtäystä varten
650 nm:n punainen laser sopii yleiseen visuaaliseen ohjaukseen ja ilmaisuun
DOE-optiikka määritellyn kuvion luomiseen
Säädettävä tarkennus heijastuksen mukauttamiseksi tiettyyn etäisyyteen ja käyttötarkoitukseen
Alumiinirunko paremman lämpöstabiilisuuden ja mekaanisen kestävyyden takaamiseksi
5 V:n tasavirtalähde helppoon integrointiin laitteisiin ja testipenkkeihin
APC- ja ACC-toimintatilat vastaavaa laserdiodiohjausta varten
Ihanteellinen
Teollisuuden mittaus ja paikannus
Tuotantolinjan ohjausjärjestelmät
Referenssipisteiden optinen merkintä
Integrointi mittaus- ja ohjauslaitteisiin
Laboratorio- ja kehityssovellukset
Geometrian säätö, asennus ja tarkistus
Pakkauksen sisältö
1x lasermoduuli punainen 650nm, ympyrä ristillä
1 x liitäntäkaapeli 1 m tasavirtaliittimellä 5,5/2,1 mm
Miksi valita tämä tuote?
Kompaktien mittojen ja kestävän metallirakenteen yhdistelmä
Selkeästi määritelty ympyrä- ja poikkiheijastuskuvio teknisiin sovelluksiin
Selkeästi määritellyt nimelliset ja todelliset optisen tehon arvot
Vakio 5 V DC -virtalähde ja valmis kaapeliliitäntä
Sopiva ratkaisu integroitavaksi teollisuus-, laboratorio- ja kehitysjärjestelmiin
Asennus- ja käyttöohjeet
Asennuksen aikana varmista moduulin tukeva mekaaninen kiinnitys ilman tärinän siirtymistä.
Oikean toiminnan varmistamiseksi on käytettävä stabiloitua 5 V:n tasavirtalähdettä.
Asennuksen jälkeen säädä tarkennus halutun työskentelyetäisyyden ja projisoidun kuvan koon mukaan.
Pitkäaikaisessa käytössä suosittelemme varmistamaan riittävän lämmönpoiston valitun tehoversion mukaisesti.
Käytä moduulia määritetyn käyttölämpötila-alueen sisällä.
Turvallisuushuomautus
Lasersäteily voi olla vaarallista näköllesi.
Älä katso suoraan valonsäteeseen tai sen heijastukseen kiiltävistä pinnoista.
Laitteeseen integroitaessa suosittelemme käyttämään moduulin tehoversiota vastaavia suojatoimenpiteitä.
Tuotetta ei ole tarkoitettu käytettäväksi ilman asianmukaista teknistä arviointia sovelluksissa, joissa vikaantuminen voi aiheuttaa terveys- tai omaisuusriskin.
