Descrizione

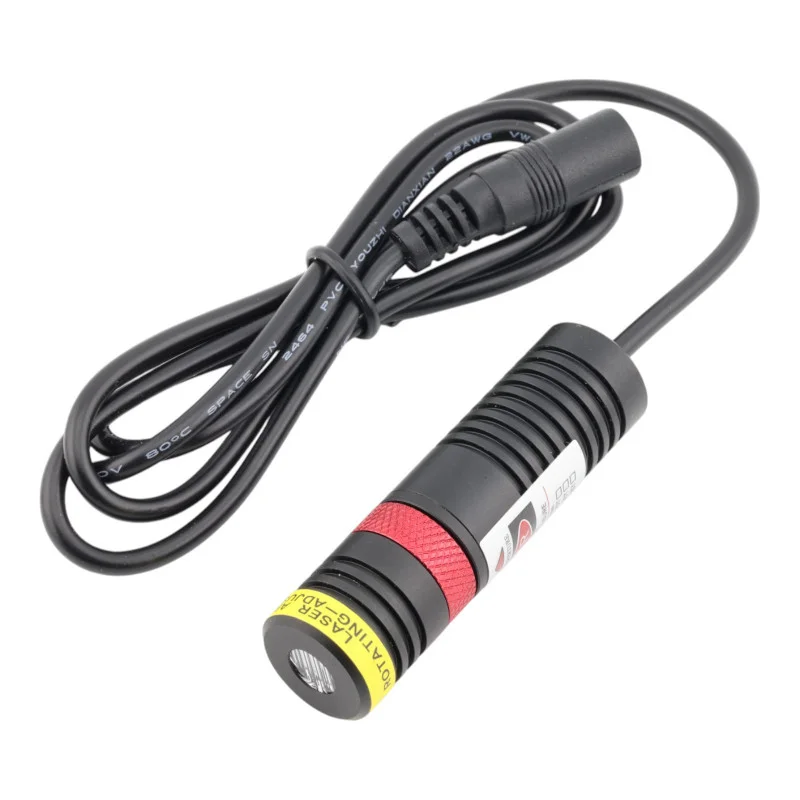

Das rote 650-nm-Lasermodul mit Kreis- und Kreuzprojektion ist für Ziel-, Positionierungs- und optische Führungsanwendungen in Industrie, Messtechnik und Geräteintegration konzipiert. Das Modul verwendet DOE-Optik mit einstellbarem Fokus und wird mit 5 V Gleichstrom betrieben. Das Aluminiumgehäuse dient der Wärmeableitung und gewährleistet mechanische Stabilität im Normalbetrieb.
Technische Spezifikationen
Produkttyp: Lasermodul mit Kreisprojektion und Kreuz
Laserfarbe: rot
Wellenlänge: 650 nm
Gehäuseabmessungen: Ø18 x 65 mm
Gehäusematerial: Aluminium
Linsentyp: PMMA
Optiktyp: DOE
Fokus: einstellbar
Betriebsmodus: APC/ACC
Versorgungsspannung: 5 V DC
Anschluss: 1 m Kabel mit DC-Stecker 5,5/2,1 mm
Betriebstemperatur: -10 bis +50 °C
Lagertemperatur: -40 bis +85 °C
Mittlere Zeit bis zum Ausfall: mehr als 8000 Stunden
Reale optische Leistungstabelle
| Nennleistung | Reale optische Leistung |
| 10 mW | 7,5 bis 8,5 mW |
| 30 mW | 18 bis 24 mW |
| 50 mW | 38 bis 45 mW |
| 100 mW | 75 bis 95 mW |
| 150 mW | 100 bis 120 mW |
| 200 mW | 130 bis 150 mW |
Funktionen und Merkmale
Kreisprojektion mit Fadenkreuz für präzises optisches Zielen
650-nm-Rotlaser, geeignet für allgemeine visuelle Orientierung und Anzeige
DOE-Optiken zur Erzeugung eines definierten Musters
Einstellbarer Fokus zur Anpassung der Projektion an spezifische Entfernungen und Anwendungen
Aluminiumgehäuse für bessere thermische Stabilität und mechanische Beständigkeit
5V-Gleichstromversorgung zur einfachen Integration in Geräte und Testumgebungen
APC- und ACC-Betriebsarten für die entsprechende Laserdiodensteuerung
Ideal für
Industrielle Vermessung und Positionierung
Produktionslinien-Leitsysteme
Optische Markierung von Referenzpunkten
Integration in Mess- und Steuergeräte
Anwendungen im Labor und in der Entwicklung
Geometrie anpassen, einrichten und überprüfen
Packungsinhalt
1x Lasermodul rot 650 nm, Kreis mit Kreuz
1x Anschlusskabel 1 m mit DC-Stecker 5,5/2,1 mm
Warum sollten Sie sich für dieses Produkt entscheiden?
Kombination aus kompakten Abmessungen und robustem Metalldesign
Klar definiertes Kreis- und Kreuzprojektionsmuster für technische Anwendungen
Klar spezifizierte Nenn- und Istwerte der optischen Leistung
Standardmäßiges 5V-Gleichstromnetzteil und vorkonfektionierter Kabelanschluss
Geeignete Lösung zur Integration in Industrie-, Labor- und Entwicklungssysteme
Installations- und Bedienungsanleitung
Achten Sie bei der Installation auf eine feste mechanische Befestigung des Moduls ohne Vibrationsübertragung.
Für einen ordnungsgemäßen Betrieb ist die Verwendung eines stabilisierten 5V-Gleichstromnetzteils erforderlich.
Nach der Installation stellen Sie den Fokus entsprechend dem gewünschten Arbeitsabstand und der Größe des projizierten Bildes ein.
Bei Langzeitbetrieb empfehlen wir, entsprechend der gewählten Leistungsvariante für eine ausreichende Wärmeableitung zu sorgen.
Verwenden Sie das Modul innerhalb des angegebenen Betriebstemperaturbereichs.
Sicherheitshinweis
Laserstrahlung kann gefährlich für Ihr Sehvermögen sein.
Schauen Sie nicht direkt in den austretenden Strahl oder auf dessen Reflexion von glänzenden Oberflächen.
Bei der Integration in ein Gerät empfehlen wir die Anwendung geeigneter Schutzmaßnahmen, die der Leistungsvariante des Moduls entsprechen.
Das Produkt ist nicht zur Verwendung ohne entsprechende technische Bewertung in Anwendungen vorgesehen, bei denen ein Versagen ein Risiko für Gesundheit oder Eigentum darstellen könnte.
