Descrizione

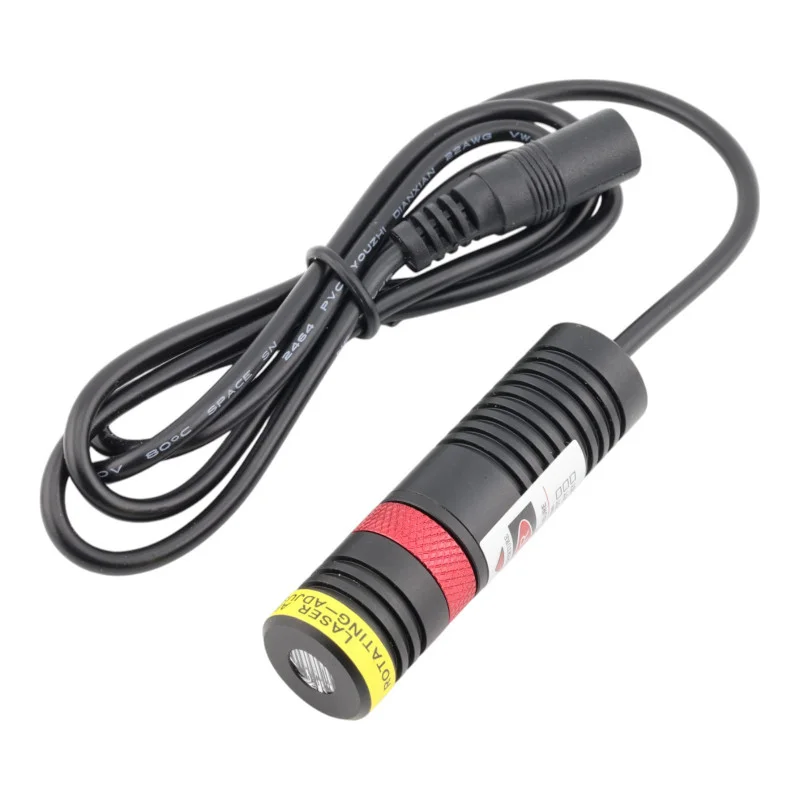

Den röda 650nm lasermodulen med cirkel- och korsprojektion är utformad för siktning, positionering och optisk styrning inom industri, mätteknik och integration i enheter. Modulen använder DOE-optik med justerbar fokus och drivs av 5V DC. Metall- och aluminiumhöljet stöder värmeavledning och säkerställer mekaniskt motstånd under normal drift.
Tekniska specifikationer
Produkttyp: lasermodul med cirkelprojektion med kors
Laserfärg: röd
Våglängd: 650 nm
Mått på höljet: Ø18 x 65 mm
Höljets material: aluminium
Linstyp: PMMA
Optiktyp: DOE
Fokus: justerbar
Driftläge: APC/ACC
Matningsspänning: 5V DC
Anslutning: 1m kabel med DC-kontakt 5,5/2,1mm
Arbetstemperatur: -10 till +50°C
Förvaringstemperatur: -40 till +85 °C
Genomsnittlig tid till fel: mer än 8000 timmar
Verklig optisk effekttabell
| Nominell effekt | Verklig optisk prestanda |
| 10 mW | 7,5 till 8,5 mW |
| 30mW | 18 till 24 mW |
| 50mW | 38 till 45 mW |
| 100mW | 75 till 95 mW |
| 150 mW | 100 till 120 mW |
| 200 mW | 130 till 150 mW |
Funktioner och egenskaper
Cirkelprojektion med hårkors för exakt optisk inriktning
650nm röd laser lämplig för allmän visuell vägledning och indikation
DOE-optik för att skapa ett definierat mönster
Justerbar fokus för att anpassa projektionen till specifikt avstånd och tillämpning
Aluminiumkropp för bättre termisk stabilitet och mekanisk motståndskraft
5V DC-strömförsörjning för enkel integration i enheter och testbänkar
APC- och ACC-driftlägen för motsvarande laserdiodstyrning
Idealisk för
Industriell mätning och positionering
Styrsystem för produktionslinjer
Optisk markering av referenspunkter
Integrering i mät- och styrenheter
Laboratorie- och utvecklingstillämpningar
Justering, uppställning och kontroll av geometri
Paketinnehåll
1x lasermodul röd 650nm, cirkel med kors
1x anslutningskabel 1m med DC-kontakt 5,5/2,1mm
Varför välja den här produkten?
Kombination av kompakta mått och robust metalldesign
Tydligt definierade cirkel- och korsprojektionsmönster för tekniska tillämpningar
Tydligt specificerade nominella och verkliga optiska effektvärden
Standard 5V DC-strömförsörjning och färdig kabelanslutning
Lämplig lösning för integration i industri-, laboratorie- och utvecklingssystem
Installations- och bruksanvisning
Säkerställ under installationen en stadig mekanisk infästning av modulen utan vibrationsöverföring.
För korrekt drift är det nödvändigt att använda en stabiliserad 5V DC-strömförsörjning.
Efter installationen, justera fokus efter önskat arbetsavstånd och storleken på den projicerade bilden.
Vid långvarig drift rekommenderar vi att säkerställa tillräcklig värmeavledning enligt vald effektvariant.
Använd modulen inom det angivna driftstemperaturintervallet.
Säkerhetsmeddelande
Laserstrålning kan vara farlig för din syn.
Titta inte direkt in i utstrålen eller på dess reflektion från blanka ytor.
Vid integration i en enhet rekommenderar vi att lämpliga skyddsåtgärder används som motsvarar modulens effektvariant.
Produkten är inte avsedd att användas utan lämplig teknisk bedömning i tillämpningar där fel kan leda till risk för hälsa eller egendom.
