Descrizione

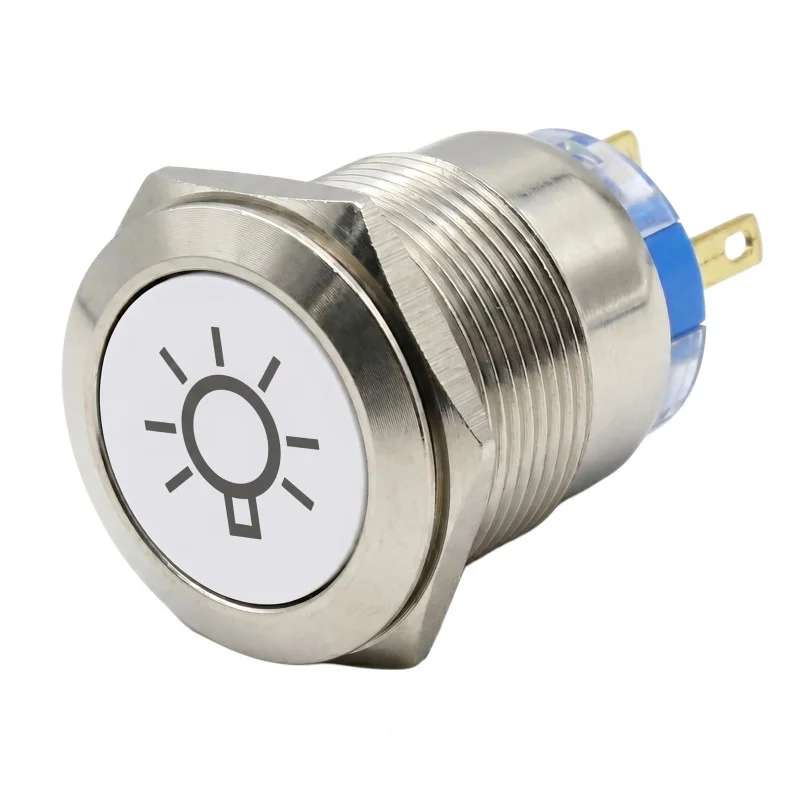

Kovinsko stikalo z rdečo LED osvetlitvijo je namenjeno za krmiljenje električnih tokokrogov v panelnih aplikacijah, krmilnih omaricah ali kot stikalo za osvetlitev. Zaskočna izvedba ohranja izbrano stanje po pritisku. Zaščita IP65 omogoča uporabo v okoljih s povečanimi zahtevami po zaščiti sprednjega dela pred prahom in vodo pri pravilni montaži.
Tehnične specifikacije
Vrsta izdelka: kovinsko tipčno stikalo z osvetlitvijo
Vrsta preklapljanja: zaskočno
Barva osvetlitve: rdeča
Največja napetost LED osvetlitve: 12 V
Največja preklopna obremenitev: 250 V / 5 A
Vrsta kontaktov: NO, NC
Montažni premer: 19 mm
Premer stikala: 22 mm
Zaščita: IP65
Barva izvedbe: srebrna
Funkcije in lastnosti
Kovinska izvedba, primerna za montažo v panel.
Rdeča osvetlitev za vizualno indikacijo ali orientacijo krmilnega elementa.
Zaskočni mehanizem ohranja sklenjeno ali razklenjeno stanje po pritisku.
Kontakti NO in NC omogočajo priključitev za vklopno in izklopno funkcijo.
Zaščita IP65 zagotavlja zaščito sprednjega dela stikala pri pravilni namestitvi v montažno odprtino.
Idealno za
Krmiljenje osvetlitve v notranjih in zaščitenih zunanjih aplikacijah.
Panelne krmilne elemente v električnih razdelilnikih in krmilnih panelih.
Aplikacije, ki zahtevajo zaskočno preklapljanje in optično indikacijo z rdečo osvetlitvijo.
Zamenjavo ali dopolnitev kovinskega tipčnega stikala z montažnim premerom 19 mm.
Vsebina paketa
1x kovinsko zaskočno stikalo z rdečo osvetlitvijo
Zakaj izbrati ta izdelek
Stikalo združuje zaskočno krmiljenje, LED osvetlitev in kontakte NO/NC v enem panelnem elementu.
Tehnični parametri vključujejo zaščito IP65, montažni premer 19 mm in največjo preklopno obremenitev 250 V / 5 A.
Kovinsko ohišje in srebrna izvedba ustrezata uporabi v krmilnih panelih in tehničnih inštalacijah.
Navodila za namestitev in delovanje
Stikalo namestite v panel z ustrezno montažno odprtino 19 mm.
Napajanja LED osvetlitve ne priključujte na napetost, višjo od 12 V.
Električno priključitev izvedite glede na funkcijo kontaktov NO in NC ter glede na zahtevan način krmiljenja.
Za ohranitev zaščite IP65 mora biti stikalo pravilno mehansko nameščeno in zategnjeno v panelu.
Varnostna opozorila
Stikalo je namenjeno za električne tokokroge z možno omrežno napetostjo do 250 V, zato je potrebna strokovna montaža.
Pred namestitvijo, vzdrževanjem ali spremembo priključitve vedno odklopite napajanje ustreznega tokokroga.
Ne presezite največje preklopne obremenitve 250 V / 5 A.
Nepravilna priključitev predstavlja tveganje za električni udar, kratek stik, pregrevanje ali poškodbo stikala in priključene naprave.
LED osvetlitev priključite samo na vir z ustrezno napetostjo.
