Descrizione

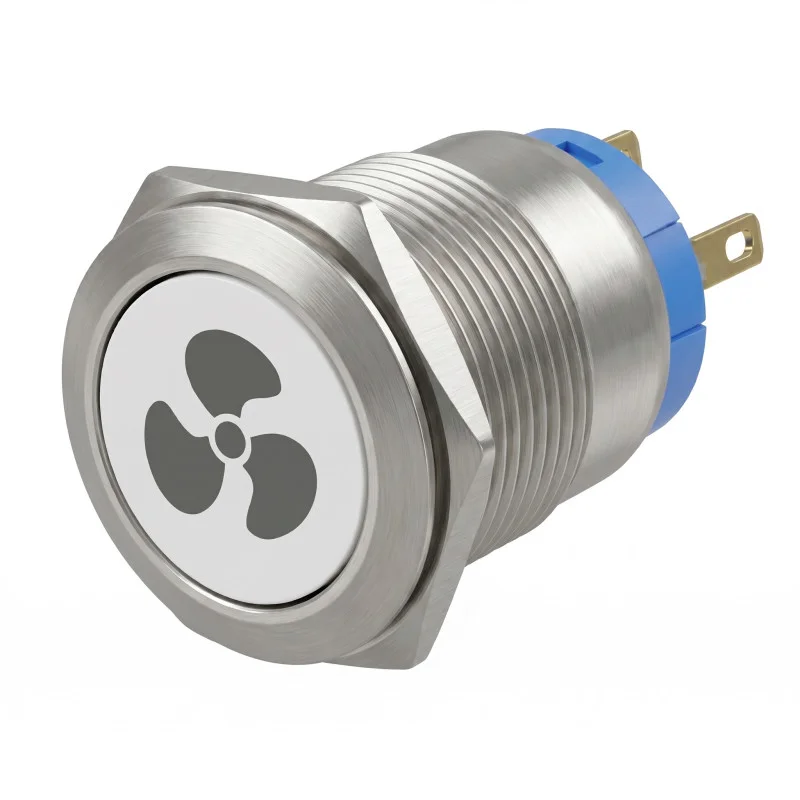

Kovinsko panelno stikalo z rdečo LED osvetlitvijo in simbolom ventilatorja je namenjeno za krmiljenje električnih tokokrogov v ploščah, razdelilnih omaricah, krmilnih omaricah in lastnih elektroinštalacijah. Konstrukcija z montažo v odprtino omogoča trdno namestitev v sprednjo ploščo in jasno označitev krmiljene funkcije.
Tehnične specifikacije
Vrsta izdelka: kovinsko panelno stikalo
Barva ohišja: srebrna
Osvetlitev: rdeča LED
Simbol na gumbu: ventilator
Premer stikala: 22 mm
Montažni premer: 19 mm
Stopnja zaščite: IP65
Največja napetost LED osvetlitve: 12 V
Največja preklopna napetost in tok: 250 V / 5 A
Vrsta kontaktov: NO, NC
Preklapljanje: z aretacijo
Dimenzije: 2,2 cm x 2,2 cm x 3,9 cm
Funkcije in lastnosti
Stikalo združuje mehansko krmiljenje električnega tokokroga in vizualno signalizacijo s pomočjo rdeče LED osvetlitve.
Kontakta NO in NC omogočata priključitev kot vklopni ali izklopni element glede na zahteve specifične aplikacije.
Aretacija drži stikalo v izbranem položaju po pritisku.
Kovinska izvedba je primerna za panelno montažo v krmilne elemente in ohišja naprav.
Stopnja zaščite IP65 zagotavlja zaščito pred prahom in curki vode pri pravilni montaži v ustrezno ploščo.
Simbol ventilatorja olajša identifikacijo krmiljene funkcije na sprednji plošči.
Idealno za
Krmilne plošče ventilatorjev in prezračevalnih sistemov.
Razdelilne omarice, krmilne omarice in tehnične plošče.
Lastne elektroinštalacijske projekte, ki zahtevajo panelno stikalo z osvetlitvijo.
Aplikacije, kjer se zahteva razlikovanje krmiljene funkcije s pomočjo simbola ventilatorja.
Vsebina paketa
1x Kovinsko stikalo z rdečo LED osvetlitvijo in simbolom ventilatorja
Zakaj izbrati ta izdelek
Vsebuje osvetlitev, ki omogoča vizualno indikacijo stanja ali funkcije glede na priključitev.
Ponuja kontakta NO in NC za širše možnosti priključitve v krmilnih tokokrogih.
Panelna izvedba z montažnim premerom 19 mm omogoča namestitev v pripravljeno odprtino.
Stopnja zaščite IP65 podpira uporabo v okoljih s povečanimi zahtevami za zaščito krmilnega elementa.
Simbol ventilatorja zmanjšuje tveganje zamenjave krmiljene funkcije na plošči.
Navodila za namestitev in delovanje
Pred namestitvijo preverite skladnost napetosti LED osvetlitve, preklopne napetosti, toka in vrste kontaktov s specifično priključitvijo.
Stikalo namestite v ploščo z ustrezno montažno odprtino.
Priključitev kontaktov NO in NC izvedite glede na zahtevano funkcijo krmiljenega tokokroga.
Za ohranitev stopnje zaščite IP65 mora biti stikalo pravilno nameščeno in zategnjeno v plošči ustrezne konstrukcije.
Montažo v električno napravo sme izvesti samo oseba z ustrezno elektrotehnično kvalifikacijo.
Varnostna opozorila
Izdelek se lahko uporablja v tokokrogih s preklopno napetostjo do 250 V, zato obstaja nevarnost električnega udara pri nepravilnem ravnanju.
Pred montažo, demontažo ali spremembo priključitve vedno odklopite napravo iz napajanja.
Ne presezite največje preklopne napetosti in toka, navedenih v specifikaciji.
Ne priključujte LED osvetlitve na višjo napetost, kot je navedena v specifikaciji.
Nepravilna priključitev lahko povzroči kratek stik, pregrevanje, poškodbo stikala ali poškodbo priključene naprave.
