Descrizione

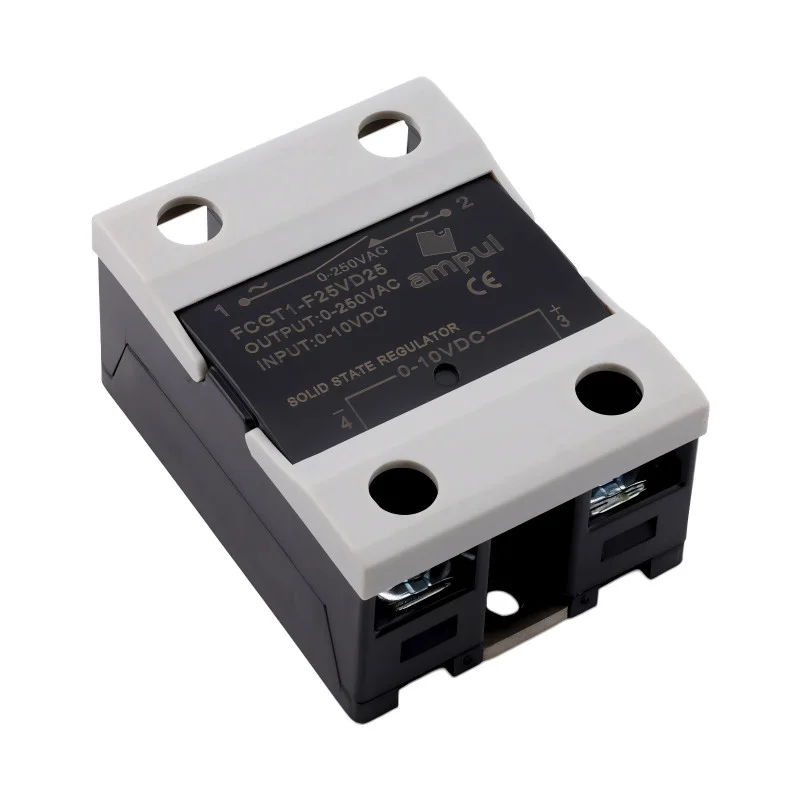

Solid-state effektregulatorn är avsedd för att styra effekten hos växelströmslaster med hjälp av en analog likströmsstyrsignal på 010 VDC. Den används för proportionell utgångsreglering i elcentraler och utrustning, där kontaktlös koppling eller steglös styrning av effektkretsen krävs.
Tekniska specifikationer
Enhetstyp: solid-state effektregulator
Styringång: 010 VDC
Utgång för VD25-versionen: 0250 VAC
Märkström beroende på vald variant: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Dielektrisk hållfasthet: 2500 Vrms
Isolationsresistans: 1000 M
Driftstemperaturområde: -30 till +75 °C
Förvaringstemperaturområde: -30 till +110 °C
Höljets material: ABS
Basens material: aluminium
Luftfuktighet enligt IEC60068-2-78: 93 %, icke-kondenserande
Livslängd vid 40 °C omgivningstemperatur: 4 704 120 timmar
Livslängd vid 60 °C omgivningstemperatur: 2 549 160 timmar
Belastningsström med kylfläns: 5 till 84 A beroende på modell (10 till 120 A)
Belastningsström utan kylfläns: max 4 till 9 A
Startström: 50 till 1000 A beroende på modell (10 till 120 A)
Plintanslutning för effektkrets och styringång
Plintmarkeringar på regulatorns hölje: 1, 2, 3, 4
Funktioner och egenskaper
Kontaktlös solid-state-styrning av effektutgången utan mekaniska kontakter.
Proportionell reglering av växelströmsutgången med hjälp av en analog ingångssignal.
Galvanisk isolering mellan styr- och effektdelen, specificerad till 2500 Vrms dielektrisk hållfasthet.
Aluminiumbasen leder bort värme från regulatorns effektdel.
Design med monteringshål för säker fastsättning på underlag eller kylfläns.
Plintarna möjliggör anslutning av kablar för både effektkretsen och styrsignalen.
Driftstemperaturområdet tillåter användning i elektrisk utrustning i vanliga industriella miljöer.
Perfekt för
Effektreglering av växelströmslaster i elektrisk utrustning.
Applikationer med analog styrning via en 010 VDC-signal.
Värmesystem och resistiva laster som kräver effektreglering.
Industriella elskåp, styrenheter och automationssystem.
Ersättning av mekaniska brytare där solid-state-styrning utan rörliga kontakter krävs.
Förpackningens innehåll
1× solid-state effektregulator i vald strömvariant
Varför välja denna produkt
Möjliggör direkt styrning av växelströmseffekten med en analog 010 VDC-signal.
Erbjuder strömvarianter från 10 A till 120 A för att möta olika effektkrav.
Solid-state-designen minskar slitage på brytardelen som annars orsakas av mekaniska kontakter.
De tekniska parametrarna inkluderar specificerad isolationshållfasthet, isolationsresistans, temperaturområde och motståndskraft mot icke-kondenserande fukt.
Konstruktionen med aluminiumbas stödjer värmeavledning vid montering på en lämplig kylfläns.
Installations- och driftinstruktioner
Montering och anslutning måste utföras av en person med lämpliga eltekniska kvalifikationer.
Före anslutning, kontrollera att regulatorns strömvariant stämmer överens med den anslutna lastens ström och egenskaper.
Vid drift med högre belastningsström, säkerställ lämplig värmeavledning via aluminiumbasen och en passande kylfläns.
Installera regulatorn på ett obrännbart och mekaniskt stabilt underlag.
Följ korrekt anslutning av effekt- och styrplintarna enligt märkningen på regulatorns hölje.
Anslut inte 010 VDC-styrkretsen till effektplintarna.
Säkerhetsanvisningar
Enheten arbetar med växelspänning upp till 250 VAC, vilket innebär risk för elstötar.
Koppla alltid bort strömförsörjningen till både effekt- och styrkretsen före montering, underhåll eller ändring av anslutningar.
Felaktig anslutning medför risk för kortslutning, överhettning, skador på regulatorn eller den anslutna lasten.
Vid otillräcklig kylning finns det risk för att regulatorns effektdel överhettas.
Överskrid inte märkströmmen för den valda varianten.
Använd inte regulatorn i miljöer med kondenserande luftfuktighet.
Produkten är inte avsedd att installeras under spänning.
