Descrizione

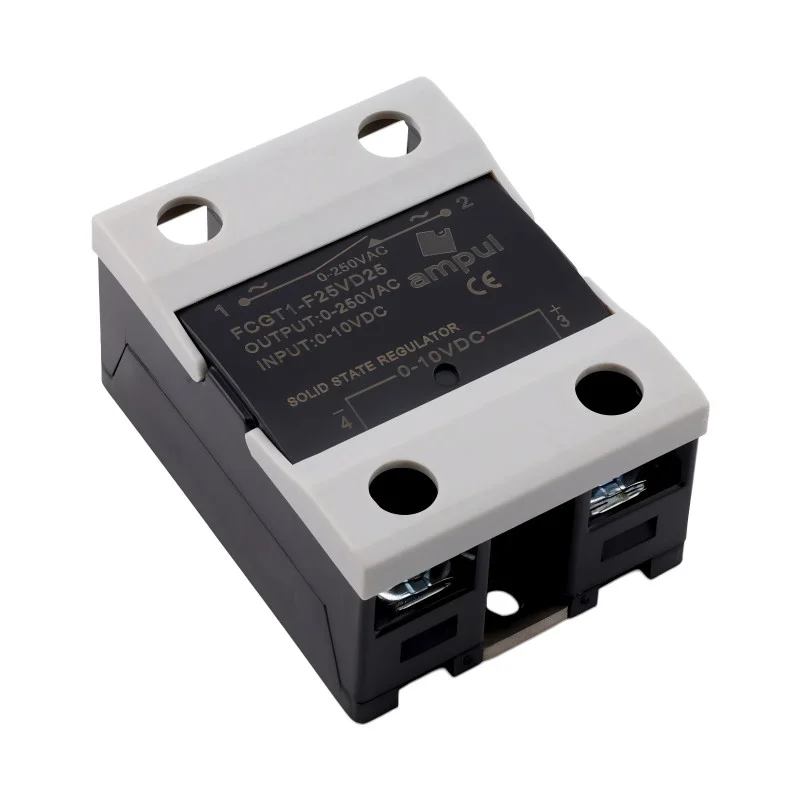

Der Halbleiter-Leistungsregler ist für die Leistungssteuerung von Wechselstromlasten mithilfe eines analogen Gleichstrom-Steuersignals von 010 VDC konzipiert. Er dient zur proportionalen Regelung des Ausgangs in elektrischen Verteilern und Anlagen, in denen ein kontaktloses Schalten oder eine stufenlose Steuerung des Leistungskreises erforderlich ist.
Technische Spezifikationen
Gerätetyp: Halbleiter-Leistungsregler
Steuereingang: 010 VDC
Ausgang bei Ausführung VD25: 0250 VAC
Nennstrom je nach gewählter Variante: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Spannungsfestigkeit: 2500 Vrms
Isolationswiderstand: 1000 M
Betriebsumgebungstemperatur: -30 bis +75 °C
Lagerumgebungstemperatur: -30 bis +110 °C
Gehäusematerial: ABS
Grundplattenmaterial: Aluminium
Luftfeuchtigkeit nach IEC60068-2-78: 93 %, nicht kondensierend
Lebensdauer bei 40 °C Umgebungstemperatur: 4.704.120 Stunden
Lebensdauer bei 60 °C Umgebungstemperatur: 2.549.160 Stunden
Laststrom mit Kühlkörper: 5 bis 84 A je nach Modell 10 bis 120 A
Laststrom ohne Kühlkörper: 4 bis 9 A MAX.
Einschaltstrom: 50 bis 1000 A je nach Modell 10 bis 120 A
Klemmenanschluss für Leistungskreis und Steuereingang
Klemmenbezeichnung am Reglergehäuse: 1, 2, 3, 4
Funktionen und Eigenschaften
Kontaktlose Halbleitersteuerung des Leistungsausgangs ohne mechanische Kontakte.
Proportionale Regelung des Wechselstromausgangs mittels analogem Eingangssignal.
Galvanische Trennung zwischen Steuer- und Leistungsteil, ausgedrückt durch eine Spannungsfestigkeit von 2500 Vrms.
Die Aluminium-Grundplatte dient zur Wärmeableitung aus dem Leistungsteil des Reglers.
Konstruktion mit Montagelöchern zur festen Befestigung an einer Unterlage oder einem Kühlkörper.
Klemmen ermöglichen den Anschluss von Leitungen für den Leistungskreis und das Steuersignal.
Der Betriebstemperaturbereich ermöglicht den Einsatz in elektrischen Anlagen in typischen Industrieumgebungen.
Ideal für
Leistungsregelung von Wechselstromlasten in elektrischen Anlagen.
Anwendungen mit analoger Steuerung durch ein 010 VDC Signal.
Heizsysteme und ohmsche Lasten, die eine Leistungsregelung erfordern.
Industrieschaltschränke, Regeleinheiten und Automatisierungssysteme.
Ersatz für mechanisches Schalten, wo eine Halbleitersteuerung ohne bewegliche Kontakte gewünscht ist.
Lieferumfang
1× Halbleiter-Leistungsregler in der gewählten Stromvariante
Warum Sie dieses Produkt wählen sollten
Ermöglicht die direkte Steuerung des Wechselstrom-Leistungsausgangs mit einem analogen 010 VDC Signal.
Bietet Stromvarianten von 10 A bis 120 A für unterschiedliche Leistungsanforderungen der Anwendung.
Die Halbleiterausführung reduziert den Verschleiß des Schaltteils, der durch mechanischen Kontakt entsteht.
Die technischen Parameter umfassen die angegebene Spannungsfestigkeit, den Isolationswiderstand, den Temperaturbereich und die Beständigkeit gegen nicht kondensierende Feuchtigkeit.
Die Konstruktion mit Aluminium-Grundplatte unterstützt die Wärmeableitung bei Montage auf einem entsprechenden Kühlkörper.
Installations- und Betriebsanweisungen
Montage und Anschluss müssen von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden.
Überprüfen Sie vor dem Anschluss, ob die Stromvariante des Reglers mit dem Strom und der Art der angeschlossenen Last übereinstimmt.
Sorgen Sie bei Betrieb mit höherem Laststrom für eine geeignete Wärmeableitung über die Aluminium-Grundplatte und einen entsprechenden Kühlkörper.
Installieren Sie den Regler auf einer nicht brennbaren und mechanisch stabilen Unterlage.
Beachten Sie den korrekten Anschluss der Leistungs- und Steuerklemmen gemäß der Markierung am Reglergehäuse.
Schließen Sie den 010 VDC Steuerkreis nicht an die Leistungsklemmen an.
Sicherheitshinweise
Das Gerät arbeitet mit einer Wechselspannung von bis zu 250 VAC, was die Gefahr eines Stromschlags birgt.
Trennen Sie vor Montage, Wartung oder Änderung der Verkabelung immer die Stromversorgung des Leistungs- und Steuerkreises.
Ein falscher Anschluss führt zu Kurzschluss-, Überhitzungs- und Beschädigungsgefahr für den Regler oder die angeschlossene Last.
Bei unzureichender Kühlung besteht die Gefahr einer Überhitzung des Leistungsteils des Reglers.
Überschreiten Sie nicht den Nennstrom der gewählten Variante.
Verwenden Sie den Regler nicht in Umgebungen mit kondensierender Feuchtigkeit.
Das Produkt ist nicht für die Installation unter Spannung vorgesehen.
