Konno stikalo YBLX-ME/8112, ravno valjno-Spedizione veloce

Descrizione

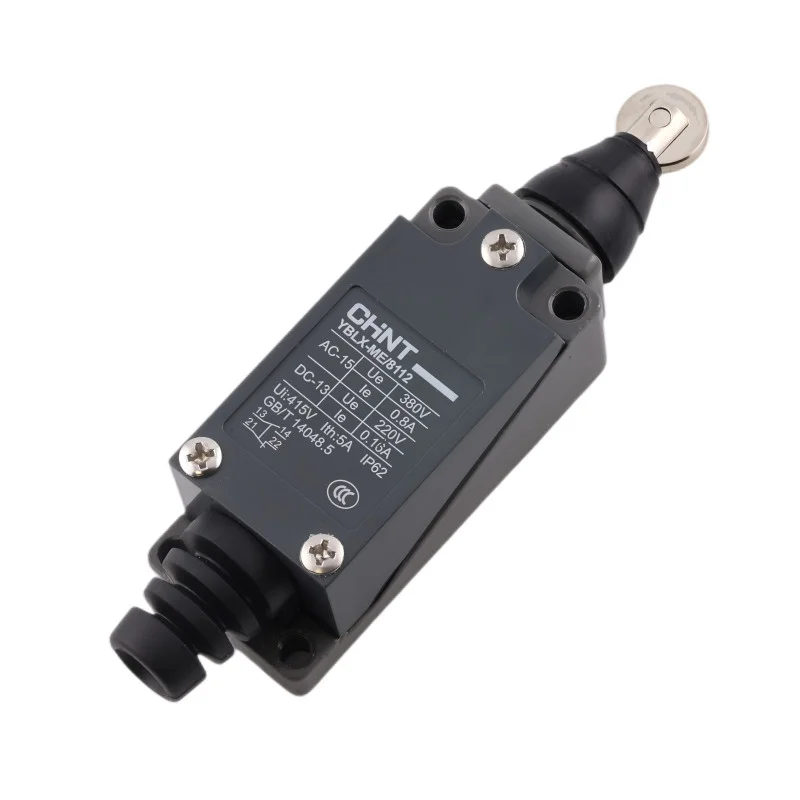

Končno stikalo CHND YBLX-ME/8112 je elektromehansko pozicijsko stikalo z ravnim valjčkom, zasnovano za zaznavanje končnih položajev in krmiljenje pozicijskega gibanja v industrijskih aplikacijah. Uporablja se za zanesljivo signalizacijo končnih položajev, blokiranje gibanja in krmiljenje zaporedja strojnih mehanizmov.

Tehnične specifikacije

Model: YBLX-ME/8112

Vrsta krmilne glave: ravna valjčna

Kontakti: 1NO + 1NC

Največja obratovalna sila (OF): 20 N

Največji delovni hod (PT): 5 mm

Minimalna razlika hoda (OT): 2 mm

Nazivna izolacijska napetost (Ui): 380 V

Kategorija uporabe AC-15: Ue 380 V, Ie 0,8 A

Kategorija uporabe DC-13: Ue 220 V, Ie 0,2 A

Stopnja zaščite: IP62

Dimenzije ohišja: višina 120 mm (maks.), širina 28,5 mm (maks.), globina 28 mm (maks.)

Montažni razmik: 56 mm

Pritrdilne luknje: 2x Ø4,1 mm

Navoji za montažo/komponente: 2x M5

Premer jermenice: Ø13 mm

Funkcije in lastnosti

Mehansko krmiljenje z ravnim valjem za zaznavanje gibanja odmikalnikov, omejevalnikov in drsnih delov

Kombinacija normalno zaprtega in normalno odprtega kontakta (1NC + 1NO) za krmiljenje in signalizacijo

Kompaktna kovinska zasnova, primerna za industrijska okolja

Primerno za krmilna vezja kategorij AC-15 in DC-13

Idealno za

Končni položaji linearnih in rotacijskih mehanizmov

Industrijski stroji, transporterji, oprema za pakiranje in montažo

Signalizacija položaja v avtomatizaciji in krmiljenju strojev

Aplikacije, kjer je potrebno mehansko zaznavanje gibanja

Vsebina paketa

Končno stikalo CHINT YBLX-ME/8112

Zakaj izbrati ta izdelek?

Standardizirana zasnova končnih stikal za industrijsko uporabo

Kontakta 1NO + 1NC omogočata fleksibilno ožičenje v krmilnih tokokrogih

Mehanska zasnova z ravnim valjčkom je primerna za večkratno zaznavanje položaja

Jasno opredeljeni kategoriji uporabe električne energije AC-15 in DC-13

Navodila za namestitev in uporabo

Stikalo namestite na trdno površino in zagotovite, da je krmilni element obremenjen v predpisani smeri gibanja mehanizma.

Pri priklopu preverite delovanje kontaktov 1NO in 1NC ter izberite pravilne priključke glede na zahtevano logiko krmiljenja.

Za preprečitev prekomerne obremenitve krmilnika zagotovite ustrezne mehanske omejevalnike.

Varnostno obvestilo

Namestitev in priključitev naj se izvedeta le, ko je napajanje odklopljeno, in to lahko stori le usposobljena oseba.

V tokokrogih z nevarnimi napetostmi lahko nepravilna namestitev povzroči električni udar ali poškodbo opreme.

Upoštevajte zahteve uporabe za varovalke in zaščito pred kratkimi stiki in preobremenitvami.
