Descrizione

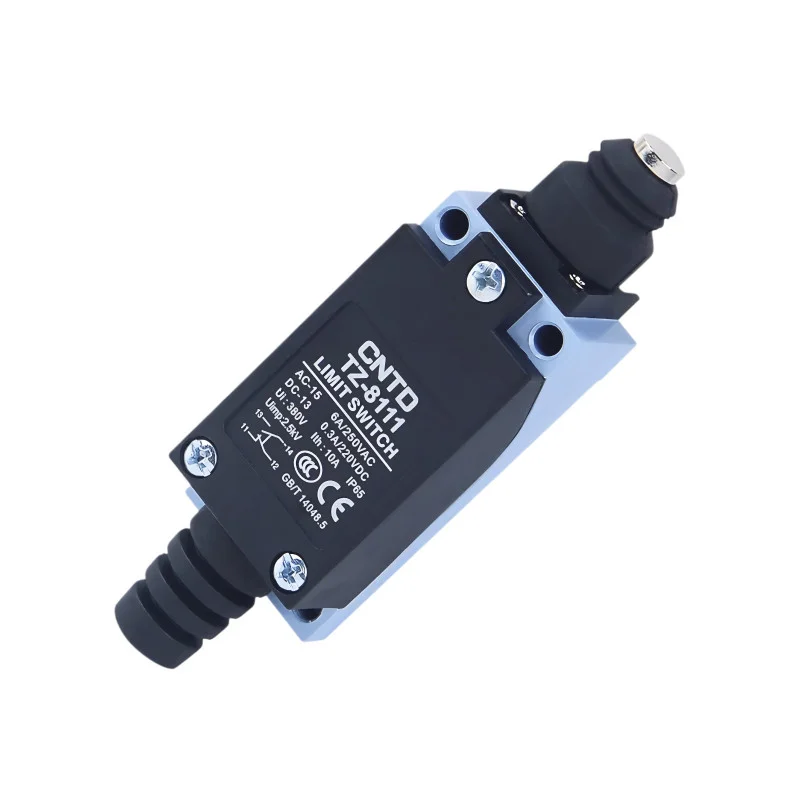

Končno stikalo CNTD TZ-8111 iz serije TZ-8 je industrijsko mehansko končno stikalo z batom s potiskom, zasnovano za natančno in zanesljivo zaznavanje končnih položajev in mehanskih omejevalnikov. Zasnova s čepom omogoča neposreden prenos sile brez elastičnega previsa, kar zagotavlja nedvoumno preklapljanje in visoko ponovljivost tudi pri pogostem preklapljanju.
Tehnične specifikacije
Tip: mehansko končno stikalo
Model: TZ-8111
Pogon: bat s potiskom zatiča
Razporeditev kontaktov: 1× NO + 1× NC (dvojni vezje)
Delovna hitrost: od 5 mm/s do 0,5 m/s
Kontaktna upornost: maks. 25 m
Izolacijska upornost: min. 100 M (pri 500 VDC)
Dielektrična trdnost: 1500 VAC / 1 minuta
Mehanska življenjska doba: 1.000.000 ciklov
Električna življenjska doba: več kot 500.000 preklopnih ciklov
Delovna temperatura: od -20 °C do +70 °C
Relativna vlažnost: 95 % relativne vlažnosti
Zaščita: IP65
Dimenzije: 29 × 27 × 114 mm
Teža: 140 g
Nazivne napetosti in tokovi
| Uporovni (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Uporovni (enosmerni) | 830 V enosmernega toka | 5 A | 5 A |
| 125 V enosmernega toka | 0,4 A | 0,4 A | |
| 250 V enosmernega toka | 0,2 A | 0,2 A | |
| Indukcija (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktivni (enosmerni tok) | 830 V enosmernega toka | 4 A | 4 A |
| 125 V enosmernega toka | 3 A | 3 A | |
| 250 V enosmernega toka | 3 A | 3 A | |
| Prenapetostni tok | 12 A | 24 A |
Funkcije in lastnosti
Zatič bata za natančno in nedvoumno preklapljanje
Visoka ponovljivost brez elastične deformacije
Dvojni vzmetni kontaktni mehanizem za dolgo življenjsko dobo
Robustno ohišje iz aluminijeve zlitine in ojačane plastike
Odporno na vodo, prah in olje (IP65)
Stabilni električni parametri za uporabo z izmeničnim in enosmernim tokom
Idealno za
Industrijska avtomatizacija
Transportni in pozicionirni sistemi
CNC stroji in obdelovalni centri
Montažne in pakirne linije
Natančno zaznavanje končnih položajev in mehanskih omejevalnikov
Vsebina paketa
Končno stikalo CNTD TZ-8111
Zakaj izbrati ta izdelek?
Pregledna tabela nazivnih napetosti in tokov
Visoka mehanska in električna vzdržljivost
Kompaktna in robustna industrijska zasnova
Zanesljivo delovanje tudi v zahtevnih pogojih
Dokazana kakovost serije CNTD TZ-8
