Koncov spna YBLX-ME/8112, priamy valek-Spedizione veloce

Descrizione

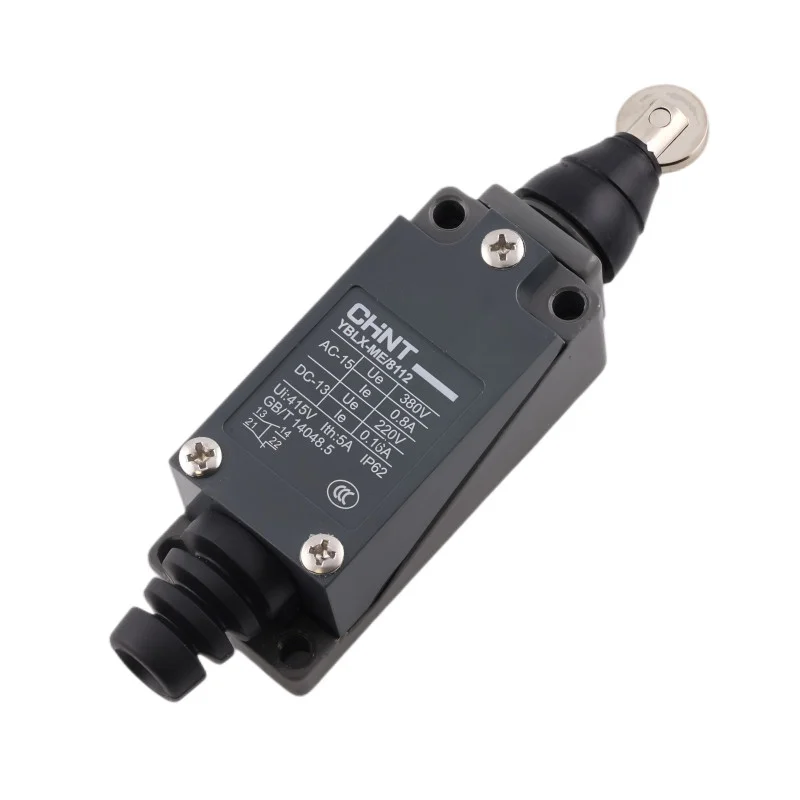

Koncový spínač CHND YBLX-ME/8112 je elektromechanický polohový spínač s priamym valčekom určený na snímanie koncových polôh a polohové riadenie pohybu v priemyselných aplikáciách. Používa sa na spoľahlivú signalizáciu dojazdu, blokovanie pohybu a riadenie sekvencií strojných mechanizmov.

Technické špecifikácie

Model: YBLX-ME/8112

Typ ovládacej hlavice: priamy valček

Kontakty: 1NO + 1NC

Maximálna ovládacia sila (OF): 20 N

Maximálny pracovný zdvih (PT): 5 mm

Minimálny rozdiel zdvihu (OT): 2 mm

Menovité izolačné napätie (Ui): 380 V

Kategória použitia AC-15: Ue 380 V, Ie 0,8 A

Kategória použitia DC-13: Ue 220 V, Ie 0,2 A

Stupeň krytia: IP62

Rozmery tela: výška 120 mm (max), šírka 28,5 mm (max), hĺbka 28 mm (max)

Montážny rozstup: 56 mm

Montážne otvory: 2x Ø4,1 mm

Závity na upevnenie/komponenty: 2x M5

Priemer kladky: Ø13 mm

Funkcie a vlastnosti

Mechanické ovládanie priamym valčekom na snímanie pohybu vačiek, dorazov a posuvných častí

Kombinácia rozpínacieho a spínacieho kontaktu (1NC + 1NO) pre riadenie aj signalizáciu

Kompaktné kovové prevedenie vhodné pre priemyselné prostredie

Vhodné pre riadiace obvody v kategóriách AC-15 a DC-13

Ideálne pre

Koncové polohy lineárnych a rotačných mechanizmov

Priemyselné stroje, dopravníky, baliace a montážne zariadenia

Polohovú signalizáciu v automatizácii a strojnom riadení

Aplikácia, kde je vyžadované mechanické snímanie dojazdu

Obsah balenia

Koncový spínač CHINT YBLX-ME/8112

Prečo zvoliť tento produkt

Štandardizované prevedenie koncového spínača pre priemyselné použitie

Kontakty 1NO + 1NC umožňujú flexibilné zapojenie v riadiacich obvodoch

Mechanické prevedenie s priamym valčekom je vhodné na opakované snímanie polohy

Jasne definované elektrické kategórie použitia AC-15 a DC-13

Pokyny na inštaláciu a prevádzku

Spínač montujte na pevný podklad a zaistite, aby ovládací prvok bol zaťažovaný v predpísanom smere pohybu mechanizmu.

Pri zapojení overte funkciu kontaktov 1NO a 1NC a zvoľte správne svorky podľa požadovanej logiky riadenia.

Zaistite vhodné mechanické dorazy tak, aby nedochádzalo k nadmernému namáhaniu ovládača.

Bezpečnostné upozornenie

Inštaláciu a zapojenie vykonávajte iba pri odpojenom napájaní a kvalifikovanou osobou.

V obvodoch s nebezpečným napätím môže nesprávna inštalácia spôsobiť úraz elektrickým prúdom alebo poškodenie zariadenia.

Dodržujte požiadavky aplikácie na istenie a ochranu proti skratu a preťaženiu.
