Descrizione

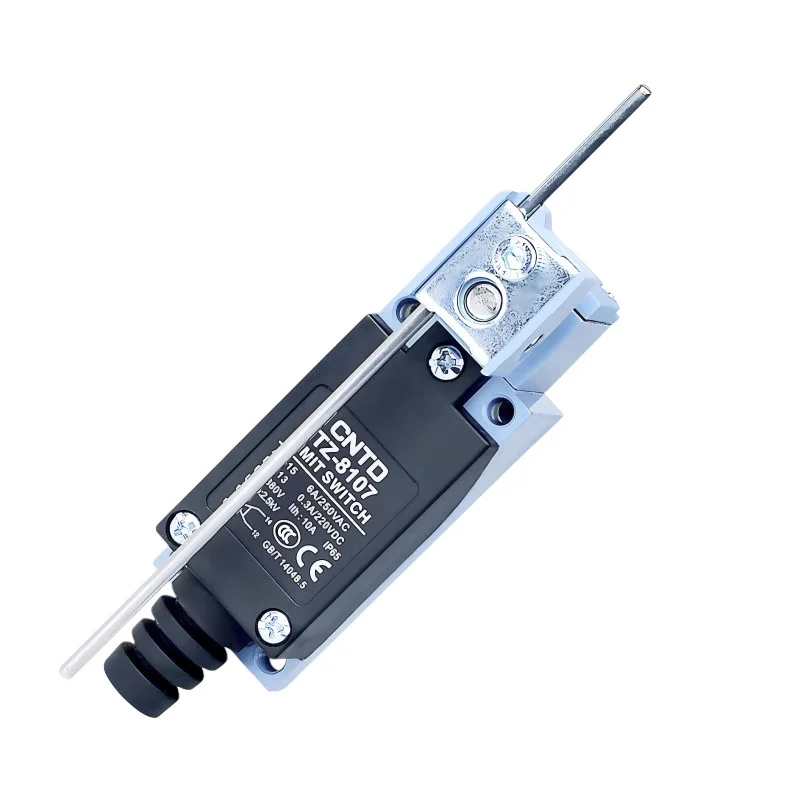

Koncový spínač CNTD TZ-8107 zo série TZ-8 je priemyselný mechanický koncový spínač s priamym ovládačom v podobe pevnej kovovej tyčky. Toto prevedenie je určené na presnú detekciu polohy a mechanických dorazov tam, kde je vyžadovaný priamy a jednoznačný kontakt bez pružného predsadenia. Vďaka robustnej konštrukcii a vysokej mechanickej odolnosti je vhodný na nepretržitú prevádzku v náročných priemyselných aplikáciách.
Technické špecifikácie
Typ: mechanický koncový spínač (limit switch)
Model: TZ-8107
Ovládač: pevná kovová tyčka
Kontaktné usporiadanie: 1× NO + 1× NC (dvojitý obvod)
Prevádzková rýchlosť: 5 mm/s až 0,5 m/s
Kontaktný odpor: max. 25 m
Izolačný odpor: min. 100 M (pri 500 VDC)
Dielektrická pevnosť: 1500 VAC / 1 minúta
Mechanická životnosť: 1 000 000 cyklov
Elektrická životnosť: viac ako 500 000 zopnutí
Prevádzková teplota: -20 °C až +70 °C
Relatívna vlhkosť: 95 % RH
Krytie: IP65
Rozmery: 29 × 27 × 129 mm
Hmotnosť: 180 g
Menovité napätie a prúdy
| Odporová (AC) | 125 VAC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Odporová (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Indukčné (AC) | 125 VAC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Indukčné (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Nárazový prúd | 12 A | 24 A |
Funkcie a vlastnosti
Pevná kovová tyčka na presný a opakovateľný prenos pohybu
Vysoká mechanická odolnosť bez pružného predsadenia
Dvojitý pružinový mechanizmus kontaktov pre dlhú životnosť
Konštrukcia z hliníkovej zliatiny a zosilneného plastu
Odolnosť voči vode, prachu a olejom (IP65)
Stabilné elektrické parametre pre AC aj DC obvody
Ideálne pre
Priemyselnú automatizáciu
Dopravníkové a polohovacie systémy
CNC stroje a obrábacie centrá
Montážne a baliace linky
Presnú detekciu koncových polôh a mechanických dorazov
Obsah balenia
Koncový spínač CNTD TZ-8107
Prečo zvoliť tento produkt
Presná a prehľadná špecifikácia menovitých napätí a prúdov
Robustná konštrukcia vhodná pre priemyselné prostredie
Dlhá mechanická aj elektrická životnosť
Spoľahlivé riešenie pre náročné aplikácie
Overená kvalita radu CNTD TZ-8
