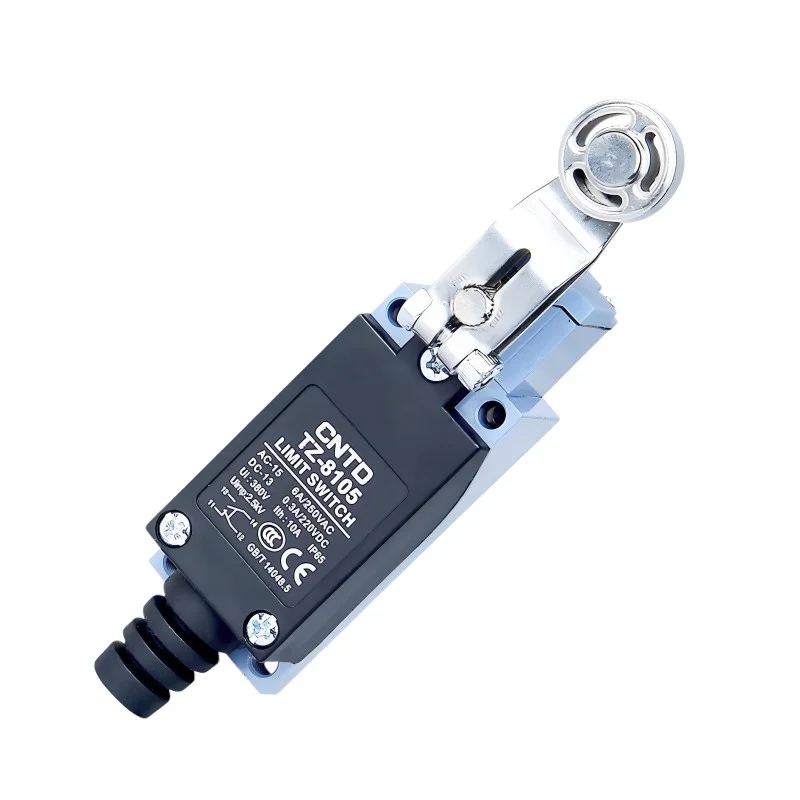

Koncový spínač CNTD TZ-8105 zo série TZ-8 je robustný priemyselný mechanický spínač s vertikálnou pákou zakončenou kovovým valčekom. Toto prevedenie je ideálne pre aplikácie s bočným alebo šikmým nájazdom, kde je vyžadovaný plynulý prenos pohybu, nízke trenie a vysoká mechanická odolnosť. Kovový valček výrazne znižuje opotrebenie pri častom cyklovaní a zaisťuje dlhú životnosť.
Technické špecifikácie
Typ: mechanický koncový spínač (limit switch)
Model: TZ-8105
Ovládač: vertikálna páka s kovovým valčekom
Kontaktné usporiadanie: 1× NO + 1× NC (dvojitý obvod)
Prevádzková rýchlosť: 5 mm/s až 0,5 m/s
Kontaktný odpor: max. 25 m
Izolačný odpor: min. 100 M (pri 500 VDC)
Dielektrická pevnosť: 1500 VAC / 1 minúta
Mechanická životnosť: 1 000 000 cyklov
Elektrická životnosť: viac ako 500 000 zopnutí
Prevádzková teplota: -20 °C až +70 °C
Relatívna vlhkosť: 95 % RH
Krytie: IP65
Rozmery: 29 × 27 × 127 mm
Hmotnosť: 155 g
Menovité napätie a prúdy
| Odporová (AC) | 125 VAC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Odporová (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Indukčné (AC) | 125 VAC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Indukčné (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Nárazový prúd | 12 A | 24 A |
Funkcie a vlastnosti
Vertikálna páka umožňujúca spoľahlivý prenos bočného pohybu
Kovový valček pre nízke trenie a vysokú mechanickú odolnosť
Plynulý chod pri šikmom aj bočnom nájazde
Dvojitý pružinový mechanizmus kontaktov pre dlhú životnosť
Pevné puzdro z hliníkovej zliatiny a zosilneného plastu
Odolnosť voči vode, prachu a olejom (IP65)
Ideálne pre
Priemyselnú automatizáciu
Dopravníkové a manipulačné systémy
CNC a obrábacie stroje
Baliace a montážne linky
Aplikácia s bočným alebo šikmým nájazdom
Obsah balenia
Koncový spínač CNTD TZ-8105
Prečo zvoliť tento produkt
Prehľadná tabuľka menovitých napätí a prúdov
Vysoká mechanická aj elektrická životnosť
Odolné priemyselné prevedenie
Spoľahlivá prevádzka aj v náročných podmienkach
Overená kvalita radu CNTD TZ-8
