Descrizione

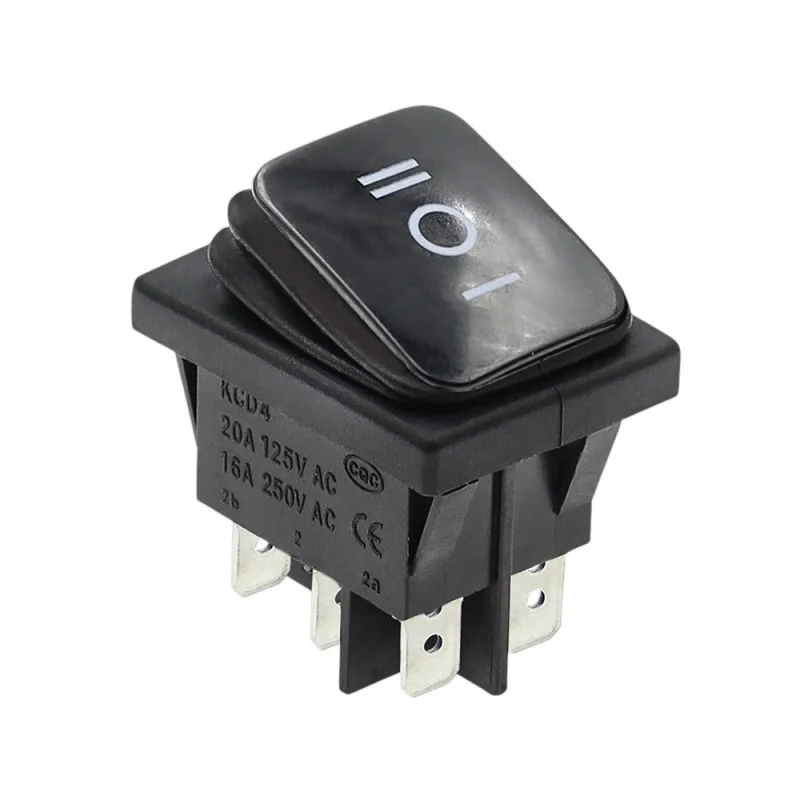

Obdĺžnikový kolískový vypínač typu KCD4 pre panelovú montáž je určený pre prepínanie obvodov v troch polohách (I/O/II). Vďaka krytiu IP65 je vhodný aj pre aplikácie so zvýšenými nárokmi na ochranu proti prachu a striekajúcej vode.
Technické špecifikácie
Typ: KCD4
Funkcia: ON-OFF-ON (poloha I / O / II)
Menovité zaťaženie: 16 A pri 250 V AC
Max. napätie: 250 V
Montážny otvor: 30 x 22 mm
Rozmery: 31 x 25 x 35 mm
Zástavbová výška (potrebná hĺbka v paneli): 28 mm
Prevádzková teplota: -25 až +80 °C
Krytie: IP65
Konektor: Faston 6,3 mm
Počet pinov: 6
Prevedenie: čierne
Funkcie a vlastnosti
Trojpolohové prevedenie pre prepínanie medzi dvoma okruhmi so stredovou vypnutou polohou
Aretácia polôh pre stabilné nastavenie spínacieho stavu
Piktogramy na kolíske: I / O / II
Panelová montáž do obdĺžnikového výrezu
Vývody na pripojenie pomocou plochých konektorov Faston 6,3 mm
Krytie IP65 pre použitie v prostredí so zvýšenou prašnosťou alebo výskytom striekajúcej vody
Ideálne pre
Ovládacie panely a rozvádzačové aplikácie
Priemyselné zariadenia a servisné ovládanie
Napájacie a prepínacie obvody s požiadavkou na trojpolohové ovládanie
Aplikácia vyžadujúca krytie IP65 na čelnej strane panelu
Obsah balenia
Kolískový vypínač KCD4
Prečo zvoliť tento produkt
Jasne definovaná funkcia ON-OFF-ON s označením I/O/II
Štandardizovaná panelová montáž do otvoru 30 x 22 mm
Jednoduché pripojenie cez Faston 6,3 mm
Krytie IP65 pre náročnejšie prevádzkové podmienky
Pokyny na inštaláciu a prevádzku
Pred montážou overte rozmer montážneho otvoru 30 x 22 mm a potrebnú hĺbku priestoru v paneli 28 mm.
Na pripojenie použite zodpovedajúce protikusy Faston 6,3 mm a vodiče dimenzované na prúdové zaťaženie aplikácie.
Zapojenie prispôsobte konkrétnu funkciu ON-OFF-ON podľa schémy zariadenia; odporúčame overiť rozloženie pinov pred uvedením do prevádzky.
Bezpečnostné upozornenie
Produkt je určený na prácu s nebezpečným napätím (až 250 V AC). Inštaláciu a servis vykonávajte iba pri odpojenom napájaní a osobou so zodpovedajúcou kvalifikáciou.
Dodržujte požiadavky na istenie a dimenzovanie vodičov podľa platných noriem a parametrov Vašej aplikácie.
