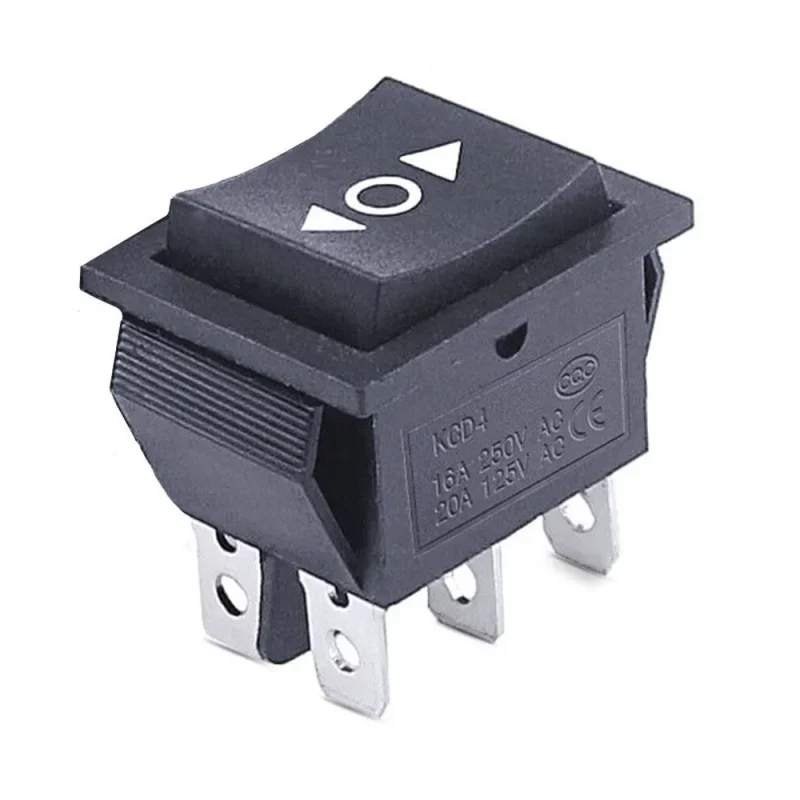

Obdĺžnikový kolískový prepínač typu KCD4 je určený pre panelovú montáž a prepínanie obvodov v troch polohách ON-OFF-ON. Prevedenie je bez aretácie (momentové), teda po uvoľnení sa páčka vracia do východiskovej polohy. Piktogramy šípok uľahčujú orientáciu obsluhy pri smerovom ovládaní.
Technické špecifikácie
Typ: KCD4
Funkcia kontaktov: ON-OFF-ON (prepínač)
Prevedenie: bez aretácie (momentový)
Menovité zaťaženie: max. 250 V / 15 A
Menovité zaťaženie (alternatívne): 125 V / 20 A
Počet pinov: 6-pin
Konektory: Faston 6,3 mm
Krytie: IP20
Farba: čierna
Označenie na kolíske: šípky
Montážny otvor (cut-out): 29,5 x 22,4 mm
Rozmery tela: 31 x 25 x 35 mm
Zástavbová výška (potrebná hĺbka v paneli): 28 mm
Funkcie a vlastnosti
Trojpolohové prepínanie ON-OFF-ON pre voľbu smeru alebo dvoch režimov s neutrálnou polohou
Momentové prevedenie bez aretácie pre krátkodobé ovládanie
Panelová montáž do obdĺžnikového výrezu
Vývody pre rýchle pripojenie pomocou plochých konektorov Faston 6,3 mm
Piktogramy na kolíske pre jednoznačné označenie polôh
Ideálne pre
Ovládacie panely a rozvádzačové skrine
Smerové ovládanie DC motorov (napr. vpred/vzad) v kombinácii s vhodným zapojením
Ovládanie režimov zariadení so stredovou vypnutou polohou
Priemyselné a dielenské aplikácie, testovacie prípravky
Obsah balenia
1x kolískový prepínač KCD4
Prečo zvoliť tento produkt
Štandardný formát KCD4 pre ľahkú zámenu v existujúcich paneloch
Momentové prevedenie vhodné na ovládanie, kde je požadovaný návrat do východiskovej polohy
Jednoduché pripojenie cez Faston 6,3 mm a rýchla montáž do panelu
Jasne definovaný montážny otvor a zástavbová hĺbka pre návrh panelu
Pokyny na inštaláciu a prevádzku
Pred montážou overte rozmer montážneho otvoru 29,5 x 22,4 mm a potrebnú hĺbku v paneli 28 mm.
Na pripojenie použite zodpovedajúce protikusy Faston 6,3 mm a vodiče dimenzované na prúdové zaťaženie aplikácie.
Zapojenie kontaktov overte meraním alebo podľa schémy Vašej aplikácie (ON-OFF-ON, 6 vývodov).
Bezpečnostné upozornenie
Pri použití na sieťovom napätí 220250 VAC je nutné dodržať zásady práce na elektrických zariadeniach. Montáž a servis vykonávajte iba pri odpojenom napájaní.
Dodržte požadované izolačné vzdialenosti, istenie a krytovanie podľa konkrétnej aplikácie. Krytie IP20 nechráni proti vniknutiu vody.
