Descrizione
Kolmivaiheinen nelijohtiminen verkkovirran EMI-suodatin sähkömagneettisten häiriöiden vaimentamiseen 3f-järjestelmien voimajohdoissa. Se on tarkoitettu suurvirtakuormitukseen asennuksissa, joissa on rajoitettava häiriöiden etenemistä sähköverkon ja siihen kytkettyjen laitteiden (esim. sähkökeskukset, teollisuusvirtalähteet, muuntimet ja muu tehoelektroniikka) välillä.
Tekniset tiedot
Tyyppi: kolmivaiheinen nelijohtiminen EMI-suodatin
Malli: CW4M-XXX-R
Nimellisvirta: 3A, 6A, 10A, 20A, 30A (versiosta riippuen)
Nimellisjännite (AC): 380 V AC
Käyttöverkon taajuus: 50/60 Hz
Kiinnitys: kiinnitys kiinnitysreikien kautta
Liitäntä: riviliitin
Vuotovirta: < 0,5 mA
Mitat: 97 x 55,5 x 45 mm
Käyttölämpötila: -25 – +85 °C
Kotelo: nikkelöity metallikotelo
Sertifiointi (asiakirjojen mukaan): CE, RoHS
Toiminnot ja ominaisuudet
Häiriösuodatus virransyöttöhaarassa 3-vaiheisissa + N-sovelluksissa (L1, L2, L3, N) suojajohtimella (G)
Metallisuojattu rakenne vähentää säteilyä ja parantaa kokoonpanon EMC-suorituskykyä
Liitinliitäntä soveltuu kiinteään asennukseen ohjauskaappeihin
Ruuvikiinnitys kiinnitysreikien kautta mekaanisesti vakaata kiinnitystä varten
Ihanteellinen
Teollisuuskeskukset ja jakokaapit
Hakkurivirtalähteet ja virtalähdehaarat
Taajuusmuuntimet, servomoottorit ja muut 3-vaiheiset teholaitteet
Sovellukset, joissa on lisääntyneet EMC-vaatimukset ja verkon ja kuorman välinen häiriöiden poisto
Pakkauksen sisältö

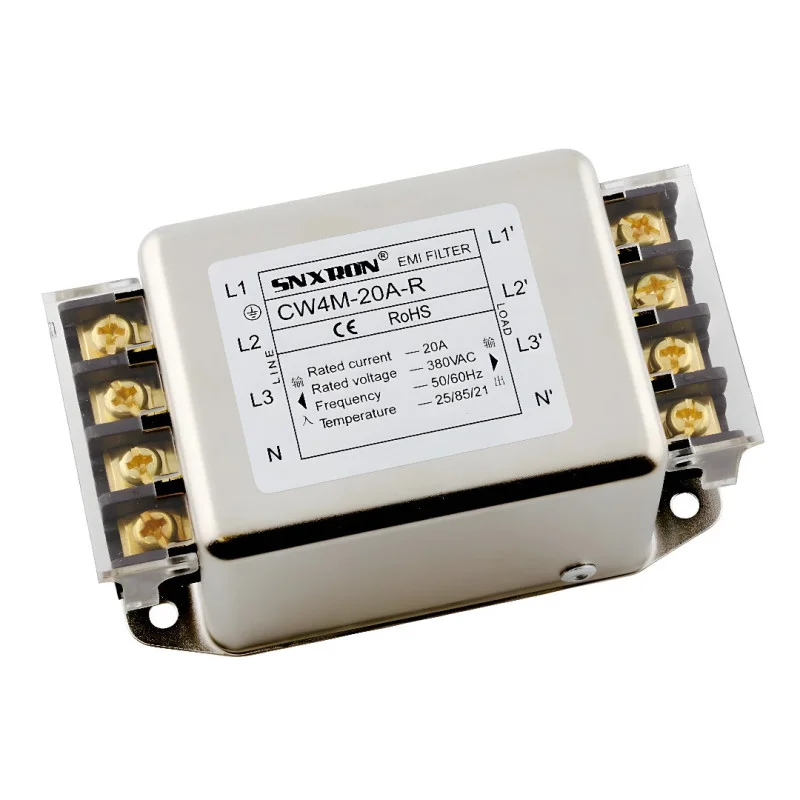

1× EMI-suodatin CW4M-20A-R
Miksi valita tämä tuote?
Selkeästi määritellyt sähköiset parametrit 3-vaiheverkolle 380 VAC ja virralle 20 A
Teollinen muotoilu metallikotelolla ja liitinrimalla kiinteää asennusta varten
Sopiva ratkaisu suurtaajuisten häiriöiden etenemisen vähentämiseen sähkölinjoissa
Asennus- ja käyttöohjeet
Kytke liittimet merkintöjen mukaisesti: tulo (LINE) ja lähtö (LOAD) L1:lle, L2:lle, L3:lle ja N:lle; kytke suojajohdin liittimeen G.
Tehokkaan suodatuksen saavuttamiseksi asenna suodatin mahdollisimman lähelle laitetta, josta virta tulee laitteeseen, ja minimoi suojaamattomien johtojen pituus.
Varmista tukeva mekaaninen kiinnitys kiinnitysreikien kautta ja metallikotelon luotettava maadoitus.
Turvallisuushuomautus
Laite on suunniteltu toimimaan vaarallisella 380 VAC:n verkkojännitteellä. Asennuksen saa suorittaa vain pätevä henkilö.
Irrota aina virtalähde ja varmista, että jännitettä ei ole ennen kokoamista, johdotusta tai huoltoa.
Suojamaadoitus (G/PE) on kytkettävä oikein ja matalalla impedanssilla; virheellinen maadoitus voi heikentää suodatustehokkuutta ja lisätä loukkaantumisriskiä.
