Descrizione

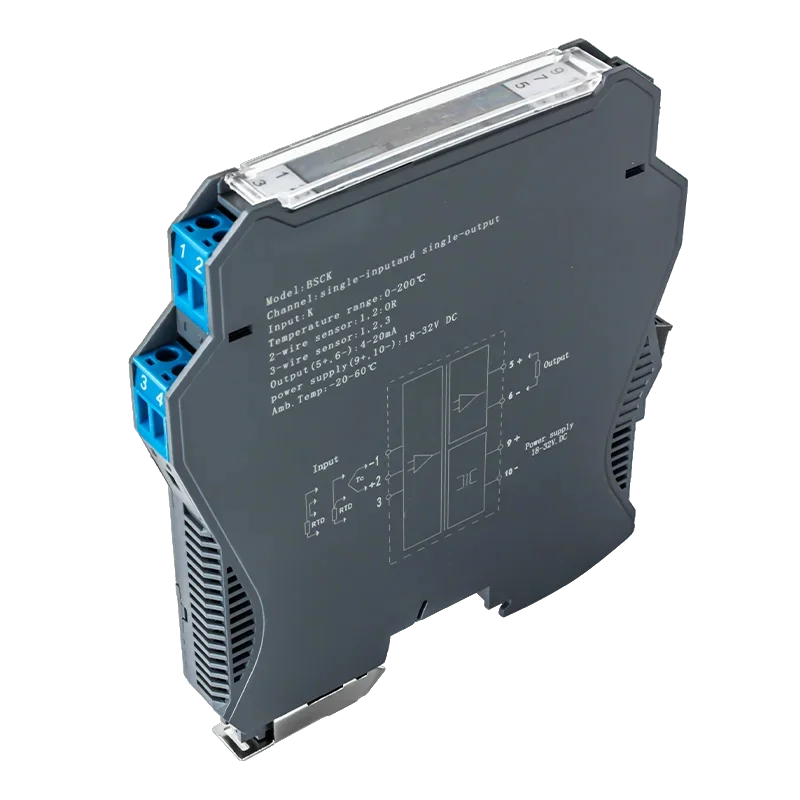

Convertor de semnal de temperatură de înaltă precizie pentru termocupluri (K, E, S, B, J, T, R, N) și senzori de rezistență (Pt100, Cu50, Cu100). Dispozitivul convertește semnalul de temperatură într-un curent sau o tensiune de ieșire standard (4-20 mA / 0-10 V) și asigură izolare galvanică între intrare, ieșire și sursa de alimentare. Potrivit pentru control industrial, măsurare și automatizare.
Specificații tehnice
Semnal de intrare: Termocuplu K, E, S, B, J, T, R, N / senzor de rezistență Pt100, Cu50 (în funcție de variantă)
Semnal de ieșire: 420 mA, 010 V, 05 V, 010 mA, 020 mA (programabil) (în funcție de variantă)
Izolare: 3 căi intrare/ieșire/alimentare
Alimentare: CC 24 V ± 10%
Consum de curent: 70 mA (1 intrare / 1 ieșire), 100 mA (2 intrări / 2 ieșiri)
Precizie: ± 0,2% din scala completă (opțional până la 0,1%)
Abatere de temperatură: 0,005% FS/°C (20°C ~ +55°C)
Tensiune de izolație: 1500 V AC / 1 min
Rezistență de izolație: 100 M (între intrare, ieșire și alimentare)
Temperatura și umiditatea de funcționare: 20 °C ~ +55 °C, RH 80%
Dimensiuni:
1 intrare 1 ieșire, 1 intrare 2 ieșiri: 12,5 x 110 x 118,9 mm
1 intrare 4 ieșiri, 1 intrare 4 ieșiri, 2 intrări 2 ieșiri: 17,7 x 110 x 118,9 mm
Greutate: 0,3 kg
Montare: șină DIN de 35 mm
Carcasă: Plastic ABS
Certificare: CE, FCC, RoHS, Conform cu GB/T 18268 (IEC 61326-1)
Funcții și caracteristici
Suport pentru termocuple și detectoare de temperatură cu rezistență (RTD)
Interval de intrare și ieșire programabil
Izolarea galvanică pe trei căi garantează stabilitatea măsurătorii
Răspuns rapid (aprox. 0,3 s) și precizie ridicată a semnalului
Control digital, complet inteligent și imunitate ridicată la interferențe
Indicare stare LED: PWR (verde), ALM (roșu – supraîncărcare sau eroare de intrare)
Montare pe o șină DIN standard de 35 mm
Ideal pentru
Sisteme de control PLC și DCS
Măsurare și automatizare industrială
Monitorizarea temperaturii în laboratoare și procese de producție
Integrare aplicații cu izolare galvanică a semnalului
Conținutul pachetului
1× convertor de semnal de temperatură
Variante
1 intrare 1 ieșire
1 Intrare 2 Ieșire
2 In 2 Out
De ce să alegeți acest produs?
Precizie și stabilitate ridicată a măsurătorilor
Izolare galvanică pentru o siguranță sporită a sistemului
Asamblare și configurare ușoară
Compatibilitate cu o gamă largă de senzori și sisteme industriale
