Descrizione

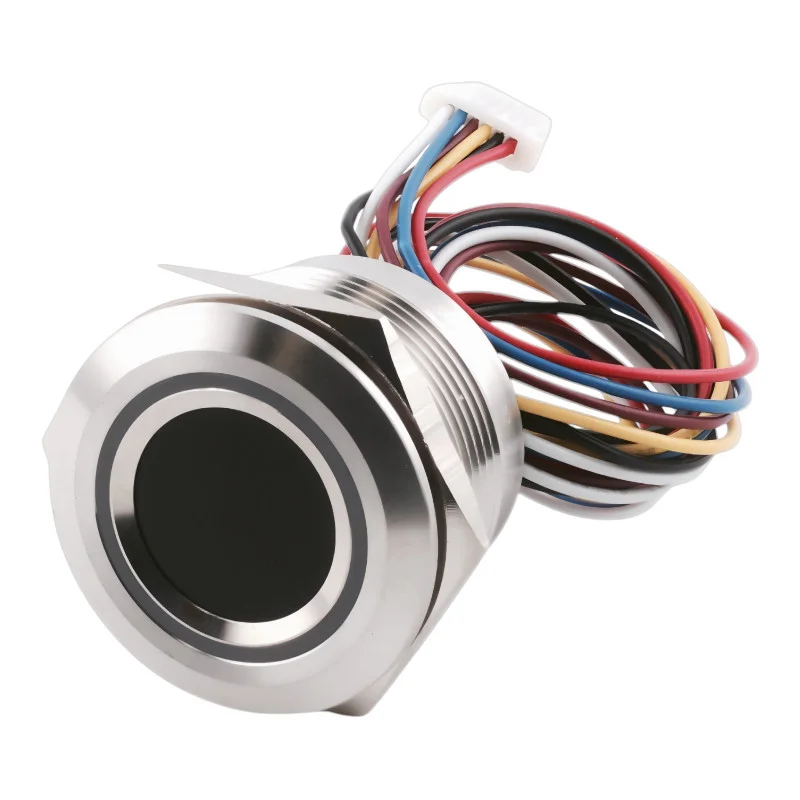

Modul R503 je kompaktan, visokoprecizan senzor otiska prsta koji kombinira optički senzor i snažan algoritam za obradu otiska prsta. Zahvaljujući brzom prepoznavanju, velikom kapacitetu memorije i podršci za UART (TTL 3.3V) komunikaciju, pogodan je za integraciju u sustave kontrole pristupa, kontrolne ploče (npr. K202) i druge sigurnosne aplikacije.
Tehničke specifikacije
Napajanje: DC 3,3 V (glavno napajanje); detekcija dodira: 3-5 V
Struja skeniranja: cca. 20 mA
Struja u stanju pripravnosti: prosječno 2 A
Brzina skeniranja: < 0,2 s
Brzina usporedbe: 1:N < 10 ms/otisak prsta
Rezolucija senzora: 508 dpi
Područje mjerenja: Ø 15 mm
Matrica senzora: 192 × 192 piksela
Kapacitet memorije: do 200 otisaka prstiju
Veličina predloška: 1536 bajtova
Stopa FAR pogreške: < 0,001%; FRR: < 1%
Komunikacija: UART (3,3 V TTL), zadana brzina prijenosa 57.600 bps
Radno okruženje: -20 do +60 °C
Dimenzije: promjer 28 mm (unutarnji 25 mm), visina 19 mm (također varijante 15 mm/32 mm)
Materijal kućišta: legura cinka (opcionalno crni aluminij)
Funkcije i značajke
Podrška za načine rada 1:1 (autentifikacija) i 1:N (pretraga baze podataka)
Spremanje otisaka prstiju u internu memoriju modula
Automatsko učenje otiska prsta šest slika za izradu predloška
LED indikator statusa (crvena, zelena, plava, bijela, žuta, ljubičasta, tirkizna)
Mogućnost promjene razine sigurnosti (1-5)
Podrška za naredbe za učitavanje/preuzimanje predložaka, provjeru valjanosti i brisanje baze podataka
Funkcije rukovanja, resetiranja i dijagnostike senzora
Niska potrošnja pogodno za sustave za uštedu energije
Idealno za
Upravljačke ploče (npr. K202) i sustavi pristupa
Elektroničke brave i sigurnosni uređaji
Sustavi za evidenciju prisutnosti i identifikaciju
IoT projekti i ugrađeni uređaji
Sadržaj paketa
Senzor otiska prsta R503
Kabel s SH konektorom 1,0 mm (6 pinova)
Korisnički priručnik
Zašto odabrati ovaj proizvod?
Kompaktan i robustan dizajn (legura cinka)
Brzo i pouzdano prepoznavanje otiska prsta
Jednostavna integracija putem UART-a (3,3 V TTL)
Mogućnost prilagodbe LED indikacije
Podržava do 200 pohranjenih otisaka prstiju
Upute za uporabu
1. Priključak: Modul se spaja putem 1,0 mm SH konektora (6 pinova).
Pin 1: VCC (3,3 V)
Pin 2: Uzemljenje
Pin 3: TXD (izlaz podataka, spajanje na RX glavnog računala)
Pin 4: RXD (ulaz podataka, spajanje na TX hosta)
Pin 5: BUĐENJE (izlazni signal kada se otkrije prst)
Pin 6: 3,3-5 V (napajanje za detekciju dodira)
2. Registracija otiska prsta (Automatski upis): Postavite prst šest puta za stvaranje predloška. LED lampica označava napredak (plava – skeniranje, žuta – slika uspješno snimljena, zelena – predložak stvoren, crvena – greška).
3. Provjera otiska prsta (AutoIdentify): Modul snima otisak prsta i uspoređuje ga s pohranjenom bazom podataka. Rezultat (uspjeh/pogreška) signalizira LED dioda i šalje se putem UART-a.
4. Upravljanje bazom podataka: Bazu podataka o otiscima prstiju možete dodati, izbrisati ili potpuno izbrisati pomoću naredbi (Pohrani, Izbriši, Isprazni).
5. LED indikacija (AuraLedConfig): Mogućnost podešavanja boje (crvena, plava, zelena, žuta, ljubičasta, bijela, tirkizna) i efekta (treptanje, disanje, konstantno svjetlo).
6. Način rada za uštedu energije: Modul podržava način rada s niskom potrošnjom energije, gdje se napaja samo detekcija dodira (prosječno 2 A). Kada se prst dotakne, generirat će signal za buđenje hosta.
Napomena: Prilikom spajanja potrebno je osigurati stabilno napajanje s niskim šumom (valovanje < 50 mV). Prilikom prvog pokretanja, modul automatski šalje bajt 0x55 kao potvrdu usklađenosti.
