Descrizione

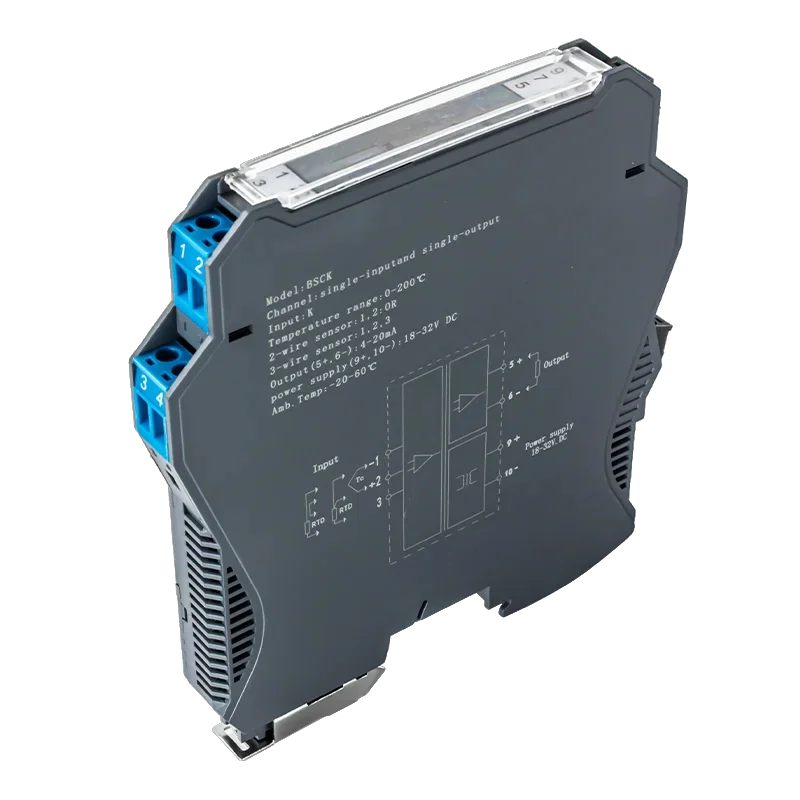

Convertisseur de signal de température haute précision pour thermocouples (K, E, S, B, J, T, R, N) et capteurs de résistance (Pt100, Cu50, Cu100). Ce dispositif convertit le signal de température en une sortie standard en courant ou en tension (4-20 mA / 0-10 V) et assure une isolation galvanique entre l’entrée, la sortie et l’alimentation. Convient au contrôle industriel, à la mesure et à l’automatisation.
Spécifications techniques
Signal d’entrée : Thermocouple K, E, S, B, J, T, R, N / capteur de résistance Pt100, Cu50 (selon la variante)
Signal de sortie : 420 mA, 010 V, 05 V, 010 mA, 020 mA (programmable) (selon la variante)
Isolation : 3 voies entrée/sortie/alimentation
Alimentation : DC 24 V ± 10 %
Consommation de courant : 70 mA (1 entrée / 1 sortie), 100 mA (2 entrées / 2 sorties)
Précision : ± 0,2 % de la pleine échelle (en option jusqu’à 0,1 %)
Dérive de température : 0,005 % FS/°C (20 °C ~ +55 °C)
Tension d’isolement : 1500 V AC / 1 min
Résistance d’isolement : 100 M (entre entrée, sortie et alimentation)
Température et humidité de fonctionnement : 20 °C ~ +55 °C, HR 80 %
Dimensions:
1 entrée 1 sortie, 1 entrée 2 sorties : 12,5 x 110 x 118,9 mm
1 entrée 4 sorties, 1 entrée 4 sorties, 2 entrées 2 sorties : 17,7 x 110 x 118,9 mm
Poids : 0,3 kg
Montage : rail DIN 35 mm
Boîtier : plastique ABS
Certifications : CE, FCC, RoHS, conforme à GB/T 18268 (IEC 61326-1)
Fonctions et caractéristiques
Prise en charge des thermocouples et des détecteurs de température à résistance (RTD)
Plage d’entrée et de sortie programmable
L’isolation galvanique à trois voies garantit la stabilité de la mesure
Réponse rapide (environ 0,3 s) et haute précision du signal
Contrôle numérique entièrement intelligent et haute immunité aux interférences
Indication d’état par LED : PWR (vert), ALM (rouge surcharge ou erreur d’entrée)
Montage sur rail DIN standard de 35 mm
Idéal pour
Systèmes de contrôle PLC et DCS
Mesure et automatisation industrielles
Surveillance de la température dans les laboratoires et les processus de production
Intégration d’applications avec isolation galvanique du signal
Contenu du colis
1× convertisseur de signal de température
Variantes
1 entrée 1 sortie
1 entrée 2 sorties
2 entrées 2 sorties
Pourquoi choisir ce produit ?
Haute précision et stabilité de mesure
Isolation galvanique pour une sécurité accrue du système
Montage et configuration faciles
Compatibilité avec une large gamme de capteurs et de systèmes industriels
