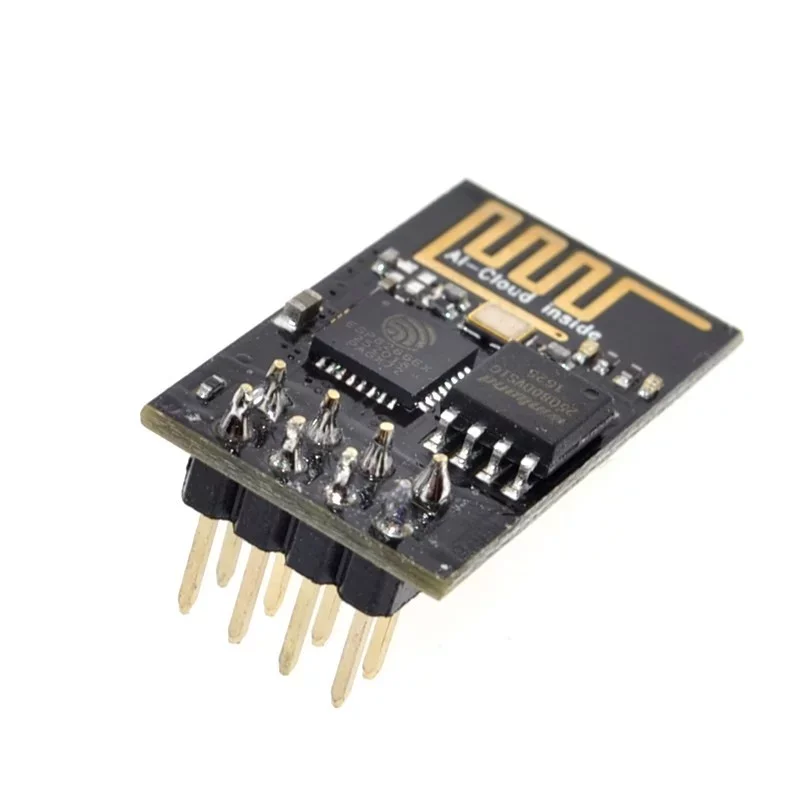

Modul s čipom ESP8266 je vysoko integrovaný čip určený pre potreby nového prepojenia so svetom. Ponúka kompletné a ucelené Wi-Fi sieťové riešenie, čo umožňuje buď hostiť aplikáciu alebo využívať všetky sieťové funkcie z inej bezdrôtovej implementácie.
V použitom čipe ESP8266 je integrovaný mikrokontrolér, ktorý môžete / nemusíte využiť. Pokiaľ ho použijete, nemusíte vôbec arduino pripájať. Táto doska má 2 IO porty a UART (RXD TXD).
Pokiaľ pripojte k tomuto modulu digitálny teplomer/vlhkomer, nastavte WIFI ako DHCP client a zobrazte si teplotu na mobile, na počítači alebo kdekoľvek na internete!
Špecifikácia:
SDIO 2.0, SPI, UART
32-pin QFN púzdro
Extrémne malé rozmery DPS
Na DPS je integrovaná anténa
Integrovaný RF prepínač, balun, 24dBm PA, DCXO, a PMU
Integrovaný RISC procesor, on-chip pamäť a externé pamäťové rozhranie
Modul obsahuje program pre komunikáciu cez sériovú linku pomocou jednoduchých AT príkazov.?
QOS manažment
I2S rozhranie
Integrované šifrovanie a zabezpečenie WEP, TKIP, AES, a WAPI
Podporuje APSD pre VoIP aplikácie
Žiadne externé komponenty RF
Sieť:
802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Integrovaný TCP/IP stack
Integrovaný TR switch, balun, LNA
Integrované PLLs, regulátory, DCXO a jednotky pre správu napájania
+ 19.5dBm výstupný výkon v režime 802.11b
Integrovaný 32-bit CPU môže byť použitý ako procesor aplikácie
SDIO 1.1/2.0, SPI, UART
STBC, 1 × 1 MIMO, 2 × 1 MIMO
A-MPDU & A-MSDU agregácie a 0.4ms ochranný interval
Spotreba v pohotovostnom režime Podpora 3 režimov: AP, STA, AP + STA
Prenosová vzdialenosť: Až 400m (v otvorenom priestore)
Napájacie napätie: 3.3V DC
Prevádzkový prúd: až 300 mA
Prevádzková teplota: -10 až 60 °C
Rozmery: 25x15x11 mm
Váha: 2g
Upozornenie:
POZOR! nepripájať priamo na 5V RX a TX signály UART (napr z USB-UART prevodníkov) – dôjde k poškodeniu modulu.
Ide o výkonnú verziu WIFI s dobrou priepustnosťou prostredím. V špičkách môže byť príkon pomerne vysoký. Potrebuje aspoň 300mA. Napájanie 3,3 V na Arduino Uno nie je dostatočné pre napájanie tohto modulu. Musíte zaistiť samostatne.
