Descrizione

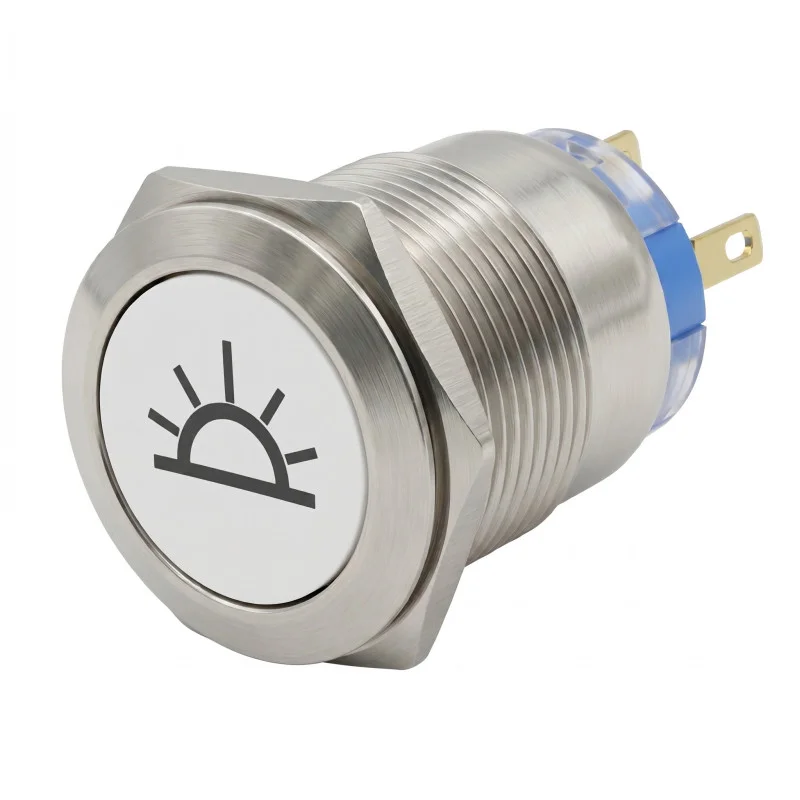

L’interruttore a pulsante metallico AM2416 con ritenuta è destinato al controllo di circuiti elettrici e per installazioni dove è richiesta una retroilluminazione LED rossa visibile. La struttura con corpo metallico e protezione IP65 permette l’uso in pannelli di controllo, gruppi di installazione elettrica e illuminazione di interni nel rispetto dei parametri elettrici indicati.
Specifiche tecniche
Tipo di prodotto: interruttore a pulsante metallico con retroilluminazione LED
Tipo di commutazione: con ritenuta
Colore della retroilluminazione: rosso
Tensione massima per retroilluminazione LED: 12 V
Carico di commutazione massimo: 250 V / 5 A
Tipo di contatti: NO, NC
Diametro di montaggio: 19 mm
Diametro della parte frontale: 22 mm
Protezione: IP65
Esecuzione: corpo metallico argento
Funzioni e caratteristiche
Il meccanismo di ritenuta permette di mantenere lo stato chiuso o aperto dopo la pressione.
I contatti NO e NC permettono il collegamento per la funzione di chiusura e apertura secondo il progetto del circuito.
La retroilluminazione LED rossa serve per la segnalazione visiva o l’orientamento dell’elemento di controllo.
L’esecuzione metallica è adatta per il montaggio in pannelli di controllo e piastre frontali.
La protezione IP65 fornisce protezione contro la polvere e contro i getti d’acqua con un montaggio corretto.
Ideale per
Pannelli di controllo di dispositivi elettrici.
Commutazione e segnalazione nell’illuminazione di interni.
Circuiti di controllo e ausiliari con richiesta di interruttore a ritenuta.
Installazioni a pannello dove è richiesto un pulsante metallico con retroilluminazione.
Contenuto della confezione
1x Interruttore metallico con retroilluminazione rossa
Perché scegliere questo prodotto
Il prodotto combina la commutazione a ritenuta, la retroilluminazione LED e i contatti NO e NC in un unico elemento da pannello.
I parametri indicati permettono l’uso in circuiti elettrici con un limite di carico di commutazione chiaramente definito.
Il diametro di montaggio di 19 mm e il diametro frontale di 22 mm facilitano l’inserimento in applicazioni a pannello corrispondenti a queste dimensioni.
La protezione IP65 è adatta per ambienti dove è richiesta una maggiore protezione della parte frontale dell’interruttore.
Istruzioni per l’installazione e il funzionamento
Prima del montaggio verificare la conformità del collegamento dei contatti NO e NC con la funzione richiesta del circuito controllato.
Collegare la retroilluminazione LED solo a una tensione non superiore a 12 V.
Il carico di commutazione non deve superare il valore di 250 V / 5 A.
Per mantenere la protezione IP65, l’interruttore deve essere inserito in un pannello adeguatamente preparato e serrato correttamente.
Avvertenze di sicurezza
In caso di utilizzo in reti in corrente alternata con tensione fino a 250 V sussiste il rischio di scossa elettrica.
Il montaggio in circuiti con tensione di rete deve essere effettuato solo da una persona con adeguata qualifica elettrotecnica.
Prima dell’installazione, del collegamento o della manutenzione, il circuito deve essere scollegato dall’alimentazione.
Il collegamento errato dei contatti o della retroilluminazione LED può causare cortocircuito, surriscaldamento o danneggiamento dell’interruttore.
Non utilizzare il prodotto al di fuori dei limiti elettrici indicati.
