Descrizione
Interruttore Magnetotermico Differenziale Trifase 16A 30mA Tipo A Curva C

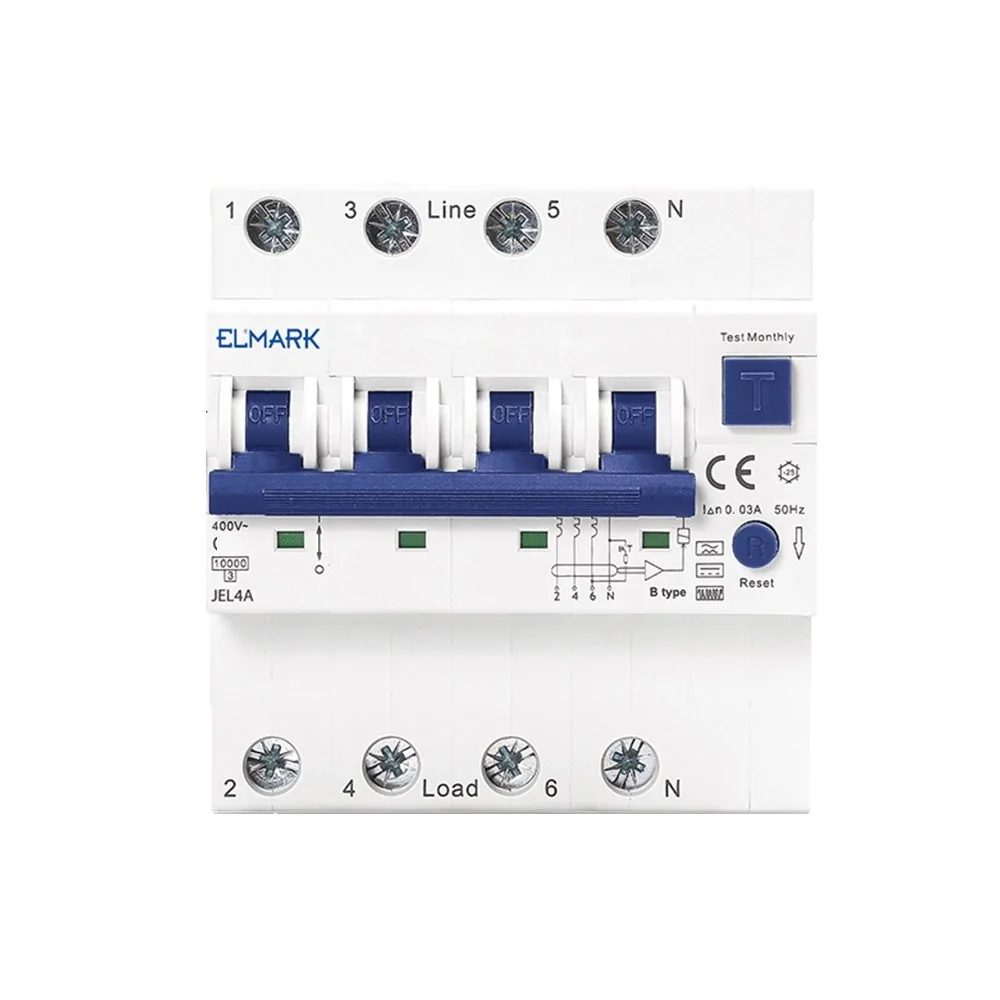

L’interruttore magnetotermico differenziale trifase 16A 30mA (0,03A) tipo A ELMARK 40472A è un RCBO progettato per proteggere impianti elettrici trifase a 400V. Combina in un unico dispositivo la protezione differenziale (salvavita), magnetica (cortocircuiti) e termica (sovraccarichi) per tutte e tre le fasi più il neutro.
Con una portata di 16A per fase a 400V trifase, questo dispositivo può proteggere carichi fino a circa 11 kW. La sensibilità di 30mA garantisce la protezione delle persone dalle scosse elettriche, intervenendo in meno di 0.1 secondi quando rileva una dispersione verso terra.
Il tipo A rileva sia le correnti alternate sinusoidali che le correnti pulsanti unidirezionali generate da inverter, azionamenti a velocità variabile e apparecchiature con elettronica di potenza. La curva C tollera i picchi di corrente all’avvio tipici dei motori elettrici.
Questo modello è di tipo elettronico, il che significa che richiede la presenza della tensione di rete per funzionare. Per applicazioni dove è necessaria la protezione anche in assenza di tensione, considera i modelli elettromagnetici.
Quando Usare un Magnetotermico Differenziale Trifase 16A 30mA
Il magnetotermico differenziale trifase 16A 30mA è ideale per proteggere carichi trifase di piccola e media potenza:
Piccoli motori trifase Motori fino a 7-8 kW per ventilatori, nastri trasportatori, piccole macchine utensili e attrezzature da officina.
Pompe di circolazione Elettropompe trifase per impianti di riscaldamento, irrigazione e ricircolo acqua in ambito residenziale e terziario.
Compressori piccoli Compressori d’aria trifase per officine, autocarrozzerie e laboratori artigianali.
Macchinari da laboratorio Centrifughe, agitatori, forni da laboratorio e altre apparecchiature scientifiche trifase.
Per potenze maggiori consulta i modelli da 32A o 40A trifase.
Perché Scegliere Tipo A e Curva C per Impianti Trifase
Il tipo A è essenziale negli impianti moderni con inverter e azionamenti a velocità variabile. Questi dispositivi generano correnti di dispersione con componente continua pulsante che i differenziali tipo AC non riescono a rilevare. Il tipo A garantisce la protezione anche in presenza di queste correnti.
La curva C è la scelta standard per i motori elettrici. All’avvio, un motore può assorbire una corrente 5-10 volte superiore a quella nominale per alcuni istanti. La curva C tollera questi picchi senza scattare intempestivamente, garantendo protezione affidabile senza falsi interventi.
Installazione nel Quadro Elettrico
L’interruttore magnetotermico differenziale trifase 16A 30mA si monta su guida DIN da 35mm e occupa 5 moduli (90mm di larghezza). È un dispositivo 3P+N: le tre fasi (L1, L2, L3) e il neutro (N) entrano dall’alto ed escono dal basso.
I cavi devono essere dimensionati per almeno 16A (sezione minima 2.5mm²). L’impianto deve avere il conduttore di protezione (PE) separato dal neutro (sistemi TN-S o TT). Il pulsante di test va premuto periodicamente per verificare il corretto funzionamento.
L’installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per i circuiti monofase consulta i magnetotermici differenziali 1P+N.
Domande Frequenti Quanti kW regge un magnetotermico differenziale trifase 16A?
A 400V trifase, un 16A può proteggere carichi fino a circa 11 kW (16A × 400V × 3 = 11.085W). È adatto per piccoli motori, pompe e compressori trifase.
