Descrizione
Interruttore Magnetotermico Differenziale 20A 300mA Tipo A Curva C

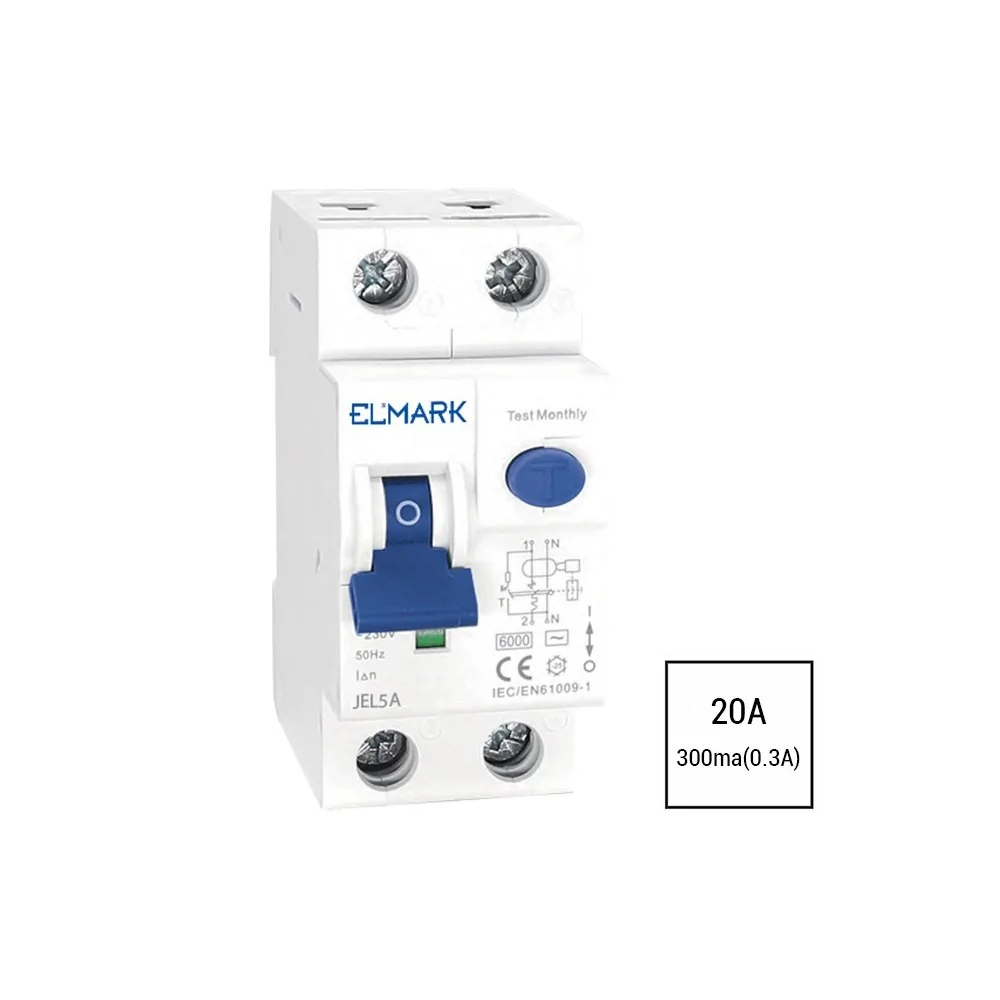

L’interruttore magnetotermico differenziale 20A 300mA (0,3A) tipo A ELMARK 40019A è un RCBO pensato per la protezione generale dell’impianto elettrico. A differenza del 30mA che protegge le persone, il 300mA rileva dispersioni di corrente elevate che potrebbero causare surriscaldamenti, archi elettrici e potenziali incendi.
Con una portata di 20A (circa 4.6 kW a 230V), questo dispositivo è ideale per proteggere sottoquadri importanti, linee principali e circuiti dedicati in ambito terziario e industriale leggero.
Il tipo A rileva anche le correnti pulsanti generate da inverter, climatizzatori e pompe di calore moderne, mentre la curva C tollera i picchi di corrente all’avvio di compressori e motori. L’installazione su guida DIN in soli 2 moduli permette di risparmiare spazio nel quadro.
Certificato secondo IEC/EN 61009-1 e testato per funzionare da -10°C a +65°C. Il potere di interruzione di 6kA lo rende adatto alla maggior parte degli impianti civili e commerciali.
Quando Usare un Interruttore Magnetotermico Differenziale 20A 300mA
Il magnetotermico differenziale 20A 300mA ha applicazioni specifiche in impianti strutturati:
Linee climatizzazione terziario Protegge la linea che alimenta più unità di climatizzazione in uffici o negozi, dove la protezione 30mA non è richiesta sui circuiti di alimentazione delle macchine esterne.
Sottoquadri importanti Alimentazione di quadri secondari fino a 4.6 kW garantendo selettività con i 30mA installati a valle sui circuiti terminali.
Pompe e motori Circuiti dedicati a pompe di circolazione, estrattori e ventilatori industriali dove non c’è contatto diretto con le persone.
Protezione antincendio La normativa CEI 64-8 richiede in alcuni casi una protezione differenziale 300mA per prevenire incendi da correnti di dispersione elevate.
Per la protezione delle persone nei circuiti terminali, usa sempre il 30mA.
Differenza tra 30mA e 300mA
30mA (0,03A) = Salvavita Protegge le persone dalle scosse elettriche. Interviene con dispersioni molto piccole, prima che la corrente attraverso il corpo diventi pericolosa. Obbligatorio per i circuiti terminali secondo la norma CEI 64-8.
300mA (0,3A) = Protezione generale/antincendio NON protegge le persone (la soglia è troppo alta). Protegge l’impianto da dispersioni elevate che potrebbero causare incendi. Si usa a monte dell’impianto o per linee non accessibili.
Installazione nel Quadro Elettrico
L’interruttore magnetotermico differenziale 20A 300mA si monta su guida DIN da 35mm e occupa 2 moduli (36mm di larghezza). È un dispositivo 1P+N: fase e neutro entrano dall’alto ed escono dal basso.
Il cavo deve essere dimensionato per almeno 20A (sezione minima 2.5mm², consigliata 4mm² per tratte lunghe). Il pulsante di test va premuto periodicamente per verificare il corretto funzionamento.
L’installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per la protezione delle persone sui circuiti terminali, abbina sempre un magnetotermico differenziale 30mA.
Domande Frequenti Il 300mA protegge dalle scosse elettriche?
No, il 300mA NON protegge le persone. La soglia di 300mA è troppo alta per prevenire l’elettrocuzione. Per la protezione delle persone serve il 30mA (0,03A). Il 300mA serve per la protezione generale dell’impianto e la prevenzione incendi.
