Interruttore Magnetotermico Differenziale 16A 30mA 1 Modulo Tipo A Curva C

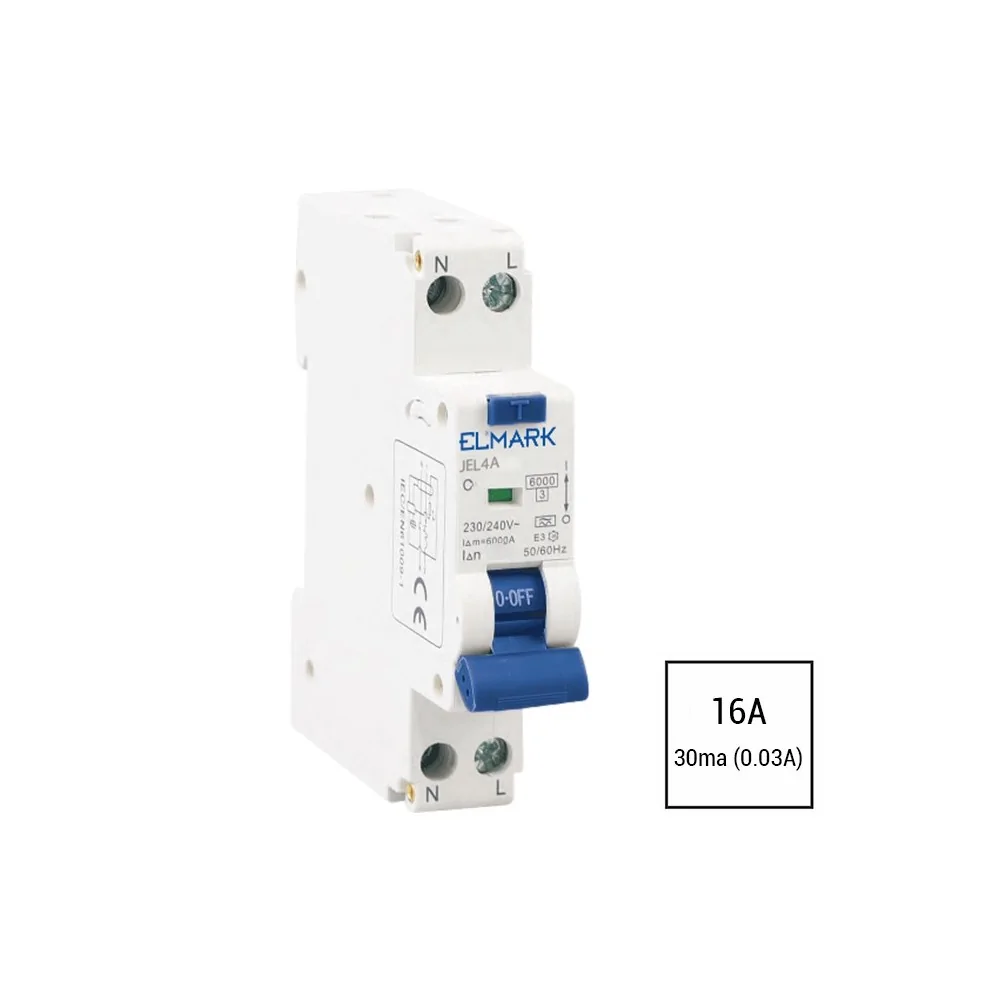

L’interruttore magnetotermico differenziale 16A 30mA (0,03A) tipo A ELMARK 40502A è un RCBO compatto che occupa solo 1 modulo DIN (18mm). Combina in un unico dispositivo salvaspazio la protezione differenziale (salvavita), magnetica (cortocircuiti) e termica (sovraccarichi).
Con una portata di 16A a 230V, questo dispositivo può proteggere carichi fino a circa 3.7 kW. È l’amperaggio standard per i circuiti prese domestici secondo la norma CEI 64-8. La sensibilità di 30mA garantisce la protezione delle persone dalle scosse elettriche.
Il tipo A rileva sia le correnti alternate sinusoidali che le correnti pulsanti unidirezionali generate da alimentatori switching, caricabatterie, lavatrici e lavastoviglie moderne. La curva C tollera i normali picchi di inserzione degli elettrodomestici.
Questo modello è di tipo elettronico, il che significa che richiede la presenza della tensione di rete per funzionare. Per applicazioni dove è necessaria la protezione anche in assenza di tensione, considera i modelli elettromagnetici.
Quando Usare un Magnetotermico Differenziale 16A 1 Modulo
Il magnetotermico differenziale 16A 1 modulo è la scelta ideale per i circuiti prese standard:
Circuiti prese standard L’amperaggio classico per le prese domestiche, può alimentare aspirapolvere, phon, piccoli elettrodomestici da cucina.
Lavatrice e lavastoviglie Protezione dedicata per questi elettrodomestici che richiedono tipo A per le correnti pulsanti dei loro inverter.
Ampliamenti quadro Quando devi aggiungere un circuito prese protetto ma hai solo 1 modulo libero nel quadro esistente.
Quadri compatti Nei quadri da incasso piccoli dove ogni modulo è prezioso, permette di proteggere più circuiti singolarmente.
Per carichi più pesanti consulta i modelli da 20A o 25A.
Vantaggi del Formato 1 Modulo
Il formato da 1 modulo (18mm) offre vantaggi concreti rispetto ai classici RCBO da 2 moduli:
Risparmio spazio 50% Occupa la metà dello spazio, permettendo di proteggere più circuiti nello stesso quadro.
Stessa protezione Offre identica protezione differenziale 30mA tipo A, magnetica e termica dei modelli più grandi.
Selettività totale Ogni circuito ha il suo RCBO dedicato: un guasto su una linea non toglie corrente alle altre.
Installazione nel Quadro Elettrico
L’interruttore magnetotermico differenziale 16A 1 modulo si monta su guida DIN da 35mm e occupa solo 18mm di larghezza. Il collegamento è 1P+N: fase (L) e neutro (N) entrano dall’alto ed escono dal basso.
I cavi devono essere dimensionati per almeno 16A (sezione minima 2.5mm²). L’impianto deve avere il conduttore di protezione (PE) separato dal neutro. Il pulsante di test va premuto periodicamente.
L’installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per maggiori informazioni sui magnetotermici differenziali da 2 moduli consulta la categoria dedicata.
Domande Frequenti Quanti kW regge un magnetotermico differenziale 16A?
A 230V monofase, un 16A può proteggere carichi fino a circa 3.7 kW (16A × 230V = 3.680W). È l’amperaggio standard per i circuiti prese domestici.
