Descrizione

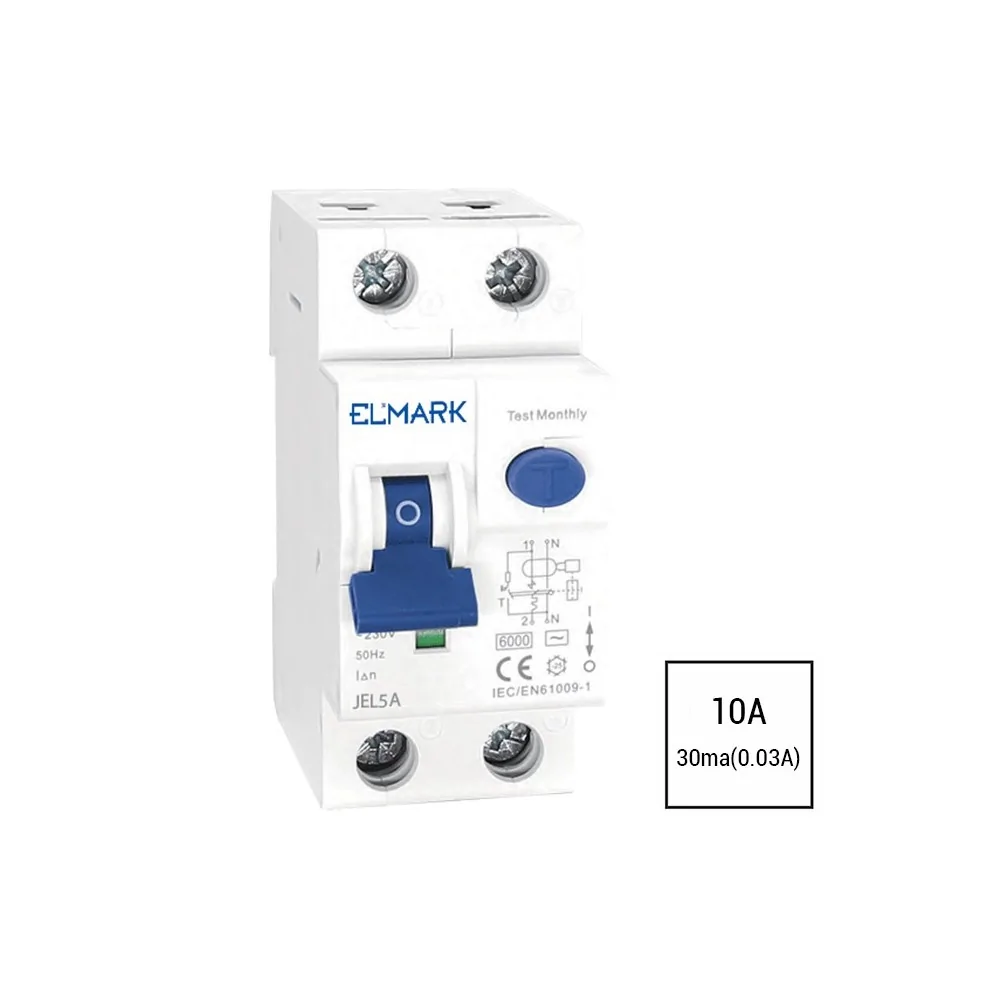

Interruttore Magnetotermico Differenziale 10A 30mA (0,03A) Tipo A Curva C
L’interruttore magnetotermico differenziale 10A 30mA (0,03A) tipo A ELMARK 40010A è pensato per chi vuole proteggere una linea luce dedicata o un gruppo di punti luce in modo sicuro e nel rispetto delle norme. Unisce in un unico dispositivo compatto (RCBO) la funzione di salvavita e quella di protezione contro sovraccarichi e cortocircuiti.
Evita scatti continui e protegge l’impianto da dispersioni verso terra, riducendo il rischio di danni a persone e apparecchi. La sensibilità di 30mA interviene rapidamente quando rileva una perdita di corrente pericolosa, mentre la parte magnetotermica blocca sovraccarichi prolungati e cortocircuiti istantanei.
La curva C è ideale per lampade LED, trasformatori per faretti e alimentatori elettronici che hanno un piccolo picco di corrente all’accensione. Il tipo A rileva anche le correnti pulsanti generate da apparecchi moderni come driver LED, dimmer elettronici e alimentatori switching. L’installazione su guida DIN in soli 2 moduli permette di sostituire facilmente vecchi salvavita senza rifare il quadro.
Certificato secondo IEC/EN 61009-1 e testato per funzionare da -10°C a +65°C, è adatto sia per abitazioni sia per uffici, negozi e locali commerciali. Il potere di interruzione di 6kA lo rende idoneo alla maggior parte degli impianti civili.
Quando Usare un Interruttore Magnetotermico Differenziale 10A
Il magnetotermico differenziale 10A è dimensionato per circuiti fino a circa 2.3 kW a 230V. È la scelta più comune per le linee luce in ambito residenziale e terziario:
Linee luce principali Protegge l’illuminazione di più stanze, corridoi, ingressi e zone giorno. Se una lampada o un portalampada hanno un difetto di isolamento, il salvavita interviene prima che qualcuno prenda la scossa.
Faretti e strip LED I trasformatori e i driver per faretti da incasso o strip LED hanno consumi contenuti ma meritano una protezione dedicata. Un RCBO 10A 30mA gestisce tranquillamente decine di punti luce LED.
Uffici e negozi L’illuminazione di un piccolo ufficio o di un negozio raramente supera i 2 kW. Una linea luce dedicata con il suo interruttore garantisce che un guasto non spenga anche computer e casse.
Scale e parti comuni Nei condomini le luci scale hanno bisogno di un magnetotermico differenziale dedicato che garantisca sicurezza senza interferire con gli altri appartamenti.
Ogni linea protetta dal proprio interruttore garantisce selettività: se scatta, si ferma solo quel circuito senza togliere corrente al resto dell’impianto. Per altri amperaggi consulta gli interruttori magnetotermici differenziali 2 moduli.
Perché Scegliere Tipo A e Curva C
Tipo A Rileva sia le correnti alternate (AC) sia le correnti pulsanti unidirezionali generate da apparecchi elettronici: driver LED, dimmer, alimentatori switching, trasformatori elettronici. La normativa CEI 64-8 richiede il tipo A per le nuove installazioni.
Curva C Tollera picchi di corrente all’accensione fino a 5-10 volte la corrente nominale senza scattare inutilmente. È la curva più usata negli impianti civili, adatta a lampade, trasformatori e piccoli motori di ventilatori.
Potere di interruzione 6kA Indica la massima corrente di cortocircuito che l’interruttore può interrompere in sicurezza. 6kA è adatto alla stragrande maggioranza degli impianti domestici e dei piccoli locali commerciali.
Installazione nel Quadro Elettrico
L’interruttore magnetotermico differenziale 10A 30mA si monta su guida DIN da 35mm e occupa 2 moduli (36mm di larghezza). Risparmia spazio rispetto alla combinazione tradizionale differenziale puro + magnetotermico separato che occupa 3 moduli.
È un dispositivo 1P+N: fase e neutro entrano dall’alto ed escono dal basso verso il circuito protetto. Il pulsante di test va premuto periodicamente (consigliato una volta al mese) per verificare che la parte differenziale funzioni correttamente.
L’installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per completare il quadro con altri amperaggi, consulta gli interruttori magnetotermici differenziali 2 moduli.
Domande Frequenti Quante lampade LED posso collegare a un magnetotermico 10A?
Con 10A a 230V puoi gestire fino a circa 2300W. Le lampade LED consumano pochissimo (5-15W ciascuna), quindi puoi collegare tranquillamente 50-100 punti luce LED a un singolo RCBO 10A 30mA, a patto che il cablaggio sia dimensionato correttamente.
