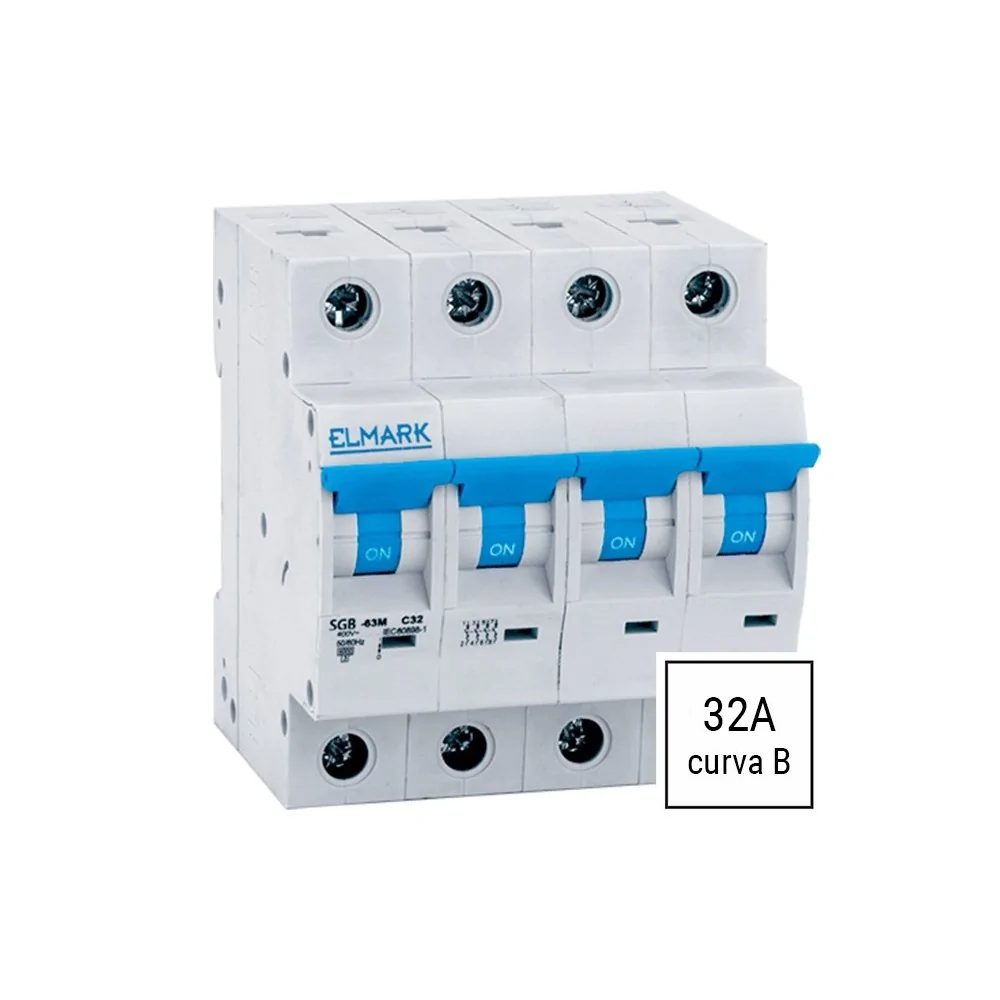

Interruttore magnetotermico curva B 4P 32A: linee trifase principali con spunti contenuti
Questo interruttore magnetotermico da 32A tetrapolare appartiene alla serie C60N ELMARK con curva B. La curva B scatta magneticamente tra 3 e 5 volte la corrente nominale più sensibile della curva C (5-10 volte) ed è la scelta corretta per linee lunghe, generatori, trasformatori e carichi con correnti di spunto contenute. A 32A protegge linee trifase importanti: quadri di distribuzione secondari, linee principali di piccoli locali commerciali o impianti industriali leggeri. Il modello 4P interrompe contemporaneamente le tre fasi e il neutro, isolando completamente il circuito a valle.
Curva B vs curva C: quale interruttore magnetotermico scegliere
La differenza tra curva B e curva C riguarda la soglia di scatto magnetico quella che interviene istantaneamente sui cortocircuiti. La curva C (5-10 volte In) è la più comune per uso domestico e commerciale standard. La curva B (3-5 volte In) di questo interruttore magnetotermico è più sensibile e si usa dove le correnti di spunto sono basse: linee molto lunghe, generatori, trasformatori di piccola taglia, circuiti elettronici. Se installata su un carico con spunti elevati, la curva B rischia di scattare per falso allarme all’avvio.
Consiglio dell’elettricista: la scelta tra curva B e curva C deve essere fatta dal tecnico in base alle caratteristiche del carico e alla corrente di spunto prevista. In caso di dubbio, va verificato da un tecnico se sia necessario rivedere la taglia dell’interruttore, la curva di intervento o le caratteristiche del carico.
