Descrizione

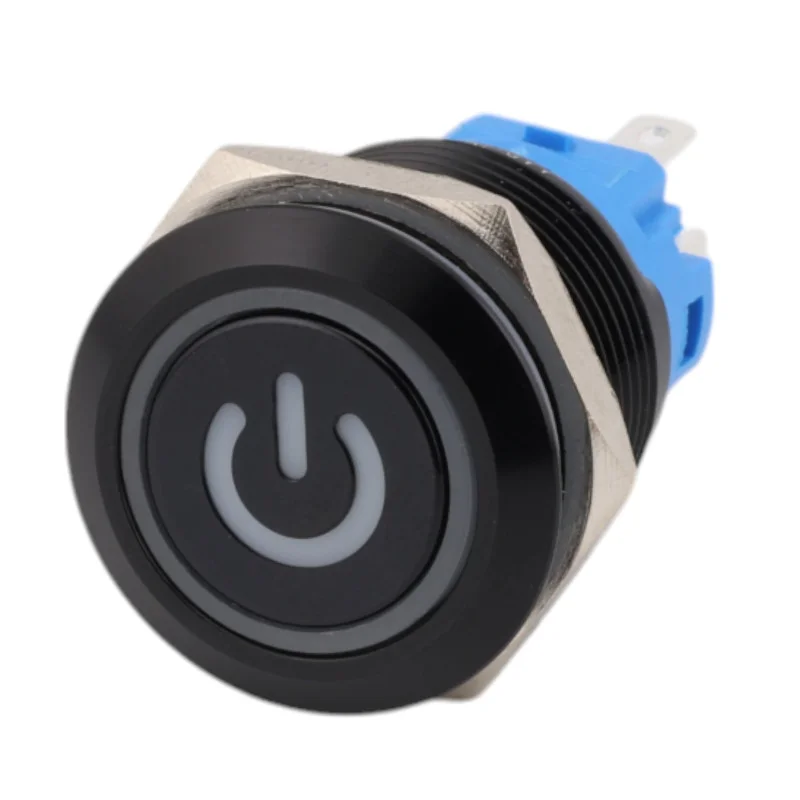

Interruptor pulsador metálico para montaje en panel con cabezal plano e indicador LED integrado en un anillo. Diseñado para aplicaciones que requieren un diseño resistente, una clara indicación de estado y un montaje estándar en un orificio de 19 mm. El diseño es negro con un pictograma de encendido/apagado y se suministra sin cables de conexión.
Especificaciones técnicas
Tipo: interruptor pulsador de metal (panel)
Número de modelo: HY-NY-19
Color: negro
Arresto: sí
Orificio de montaje: 19 mm
Hilo: M19x1
Contactos: 1NO1NC
Corriente máxima: 4 A
Voltaje máximo: 265 V
Nivel de protección: IP65
Indicación: Anillo LED (Ring LED) + pictograma
Variantes de color del LED (según el diseño): blanco, amarillo, rojo, azul, verde
Voltaje del LED (según la versión): 36 V, 1224 V o 110220 V
Material de contacto: contactos de plata
Material del cuerpo: carcasa metálica, funda niquelada (cobre)
Base: diseño autoextinguible
Temperatura de trabajo: -25 °C a +80 °C
Conexión: terminales sin cables
Marcado en la frente: pictograma ON/OFF
Funciones y características
Cabeza plana con anillo iluminado para una indicación clara.
Diseño metálico adecuado para instalaciones sometidas a esfuerzos mecánicos.
Montaje en panel con tuerca, tamaño estándar 19 mm
Combinación de contactos 1NO1NC para cableado flexible
Protección IP65 para uso en entornos polvorientos y cuando se pulveriza con agua.
Ideal para
Paneles de control de máquinas y equipos
Armarios y envolventes industriales
Control de potencia y función con requisito de indicación de estado
Automatización, equipamiento de taller y bancos de pruebas
Contenido del paquete
1x botón de panel HY-NY-19 (sin cables de conexión)
¿Por qué elegir este producto?
Montaje estándar de 19 mm y rosca M19x1 para aplicaciones de panel comunes
Indicación LED integrada en un anillo, opciones de voltaje y color de LED seleccionables según el diseño.
Carcasa metálica duradera y protección IP65 para condiciones de funcionamiento más exigentes
Combinación de contactos 1NO1NC para uso universal en circuitos de control
Instrucciones de instalación y funcionamiento
Antes de la instalación, verifique que el diámetro del orificio sea de 19 mm y que haya suficiente espacio para el cuerpo del interruptor y los terminales.
Apriete la tuerca adecuadamente para evitar dañar el panel o la rosca.
Antes de conectar, verificar el voltaje LED requerido y la correcta asignación de los terminales NO/NC según la marca en el cuerpo del interruptor.
Aviso de seguridad
Existe riesgo de descarga eléctrica al trabajar con voltajes de 220-250 V CA o superiores a 60 V CC. La instalación y el mantenimiento solo deben realizarse con la alimentación desconectada y por personal cualificado.
Respete las distancias de aislamiento, los fusibles y los requisitos de las normas pertinentes para la aplicación.
Diagrama de cableado
