Descrizione

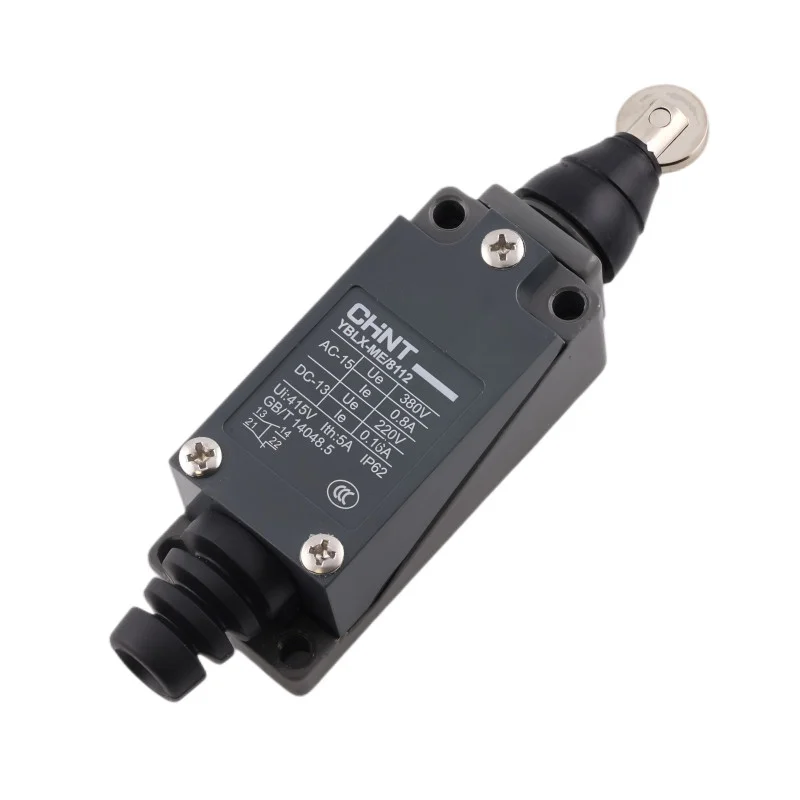

El interruptor de límite CHND YBLX-ME/8112 es un interruptor de posición electromecánico con rodillo recto, diseñado para la detección de posiciones finales y el control de movimiento posicional en aplicaciones industriales. Se utiliza para la señalización fiable de final de carrera, el bloqueo de movimiento y el control de secuencia de mecanismos de máquinas.
Especificaciones técnicas
Modelo: YBLX-ME/8112
Tipo de cabezal de control: rodillo recto
Contactos: 1NO + 1NC
Fuerza máxima de operación (OF): 20 N
Carrera máxima de trabajo (PT): 5 mm
Diferencia mínima de carrera (OT): 2 mm
Tensión de aislamiento nominal (Ui): 380 V
Categoría de utilización AC-15: Ue 380 V, Ie 0,8 A
Categoría de utilización DC-13: Ue 220 V, Ie 0,2 A
Nivel de protección: IP62
Dimensiones del cuerpo: altura 120 mm (máx.), ancho 28,5 mm (máx.), profundidad 28 mm (máx.)
Distancia de montaje: 56 mm
Orificios de montaje: 2x Ø4,1 mm
Roscas para montaje/componentes: 2x M5
Diámetro de la polea: Ø13 mm
Funciones y características
Control mecánico con rodillo recto para detectar el movimiento de levas, topes y piezas deslizantes.
Combinación de contacto normalmente cerrado y normalmente abierto (1NC + 1NO) para control y señalización
Diseño metálico compacto adecuado para entornos industriales.
Adecuado para circuitos de control en categorías AC-15 y DC-13
Ideal para
Posiciones finales de mecanismos lineales y rotativos
Maquinaria industrial, transportadores, equipos de embalaje y montaje
Señalización de posición en automatización y control de máquinas
Aplicaciones donde se requiere detección de recorrido mecánico
Contenido del paquete
Interruptor de límite CHINT YBLX-ME/8112
¿Por qué elegir este producto?
Diseño de interruptor de límite estandarizado para uso industrial
Los contactos 1NO + 1NC permiten un cableado flexible en circuitos de control
El diseño mecánico con rodillo recto es adecuado para la detección de posición repetida.
Categorías de uso eléctrico claramente definidas AC-15 y DC-13
Instrucciones de instalación y funcionamiento
Monte el interruptor sobre una superficie sólida y asegúrese de que el elemento de control esté cargado en la dirección de movimiento prescrita del mecanismo.
Al realizar la conexión, verifique el funcionamiento de los contactos 1NO y 1NC y seleccione los terminales correctos según la lógica de control requerida.
Proporcionar topes mecánicos adecuados para evitar una tensión excesiva en el controlador.
Aviso de seguridad
La instalación y conexión sólo deben realizarse con la fuente de alimentación desconectada y por una persona cualificada.
En circuitos con voltajes peligrosos, una instalación incorrecta puede provocar descargas eléctricas o daños al equipo.
Siga los requisitos de aplicación para fusibles y protección contra cortocircuitos y sobrecargas.
