Descrizione

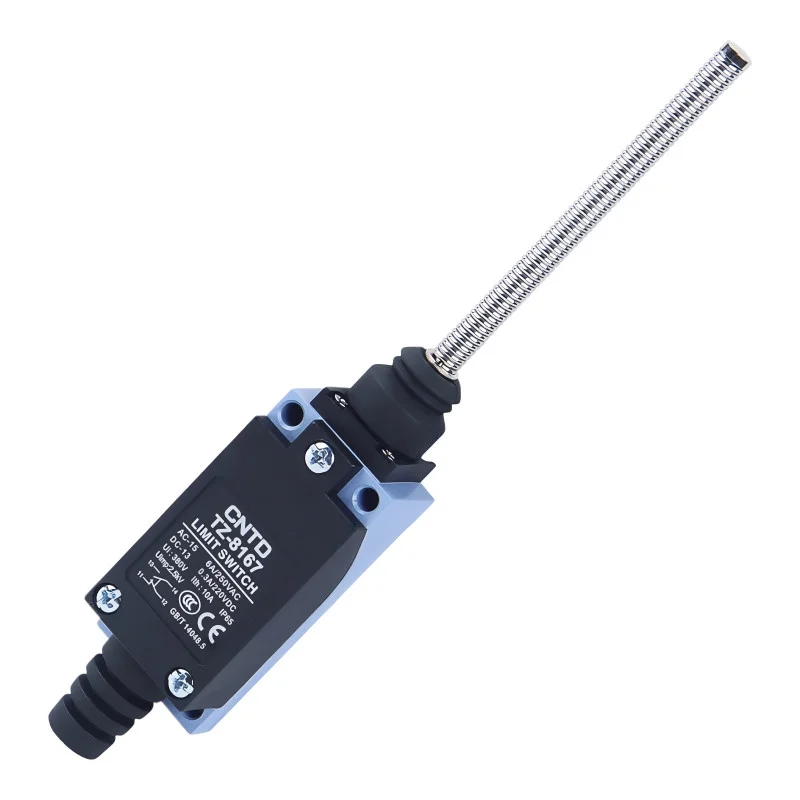

El interruptor de límite CNTD TZ-8167 de la serie TZ-8 es un robusto interruptor mecánico industrial con actuador de resorte, diseñado para la detección fiable de posiciones finales, topes y movimientos lineales. El diseño de resorte permite una conmutación suave con suficiente solapamiento de carrera, protegiendo así la mecánica del interruptor y aumentando su vida útil incluso en condiciones de funcionamiento adversas.
Especificaciones técnicas
Tipo: interruptor de límite mecánico
Modelo: TZ-8167
Actuador: resorte
Disposición de contactos: 1× NO + 1× NC (circuito doble)
Velocidad de funcionamiento: 5 mm/s a 0,5 m/s
Resistencia de contacto: máx. 25 m
Resistencia de aislamiento: mín. 100 M (a 500 VCC)
Rigidez dieléctrica: 1500 VCA / 1 minuto
Vida mecánica: 1.000.000 de ciclos
Vida eléctrica: más de 500.000 ciclos de conmutación
Temperatura de funcionamiento: -20°C a +70°C
Humedad relativa: 95% HR
Protección: IP65
Dimensiones del cuerpo: 29 × 27 × 175 mm
Peso: 140g
Tensiones y corrientes nominales
| Resistiva (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistiva (CC) | 830 VCC | 5 A | 5 A |
| 125 VCC | 0,4 A | 0,4 A | |
| 250 VCC | 0,2 A | 0,2 A | |
| Inducción (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductivo (CC) | 830 VCC | 4 A | 4 A |
| 125 VCC | 3 A | 3 A | |
| 250 VCC | 3 A | 3 A | |
| Corriente de sobretensión | 12 A | 24 A |
Funciones y características
Actuador de resorte que permite una conmutación suave y una mayor tolerancia mecánica
Alta repetibilidad de conmutación durante el movimiento lineal
Mecanismo de contacto de doble resorte para una larga vida útil.
Aleación de aluminio resistente y carcasa de plástico reforzado.
Resistente al agua, al polvo y al aceite gracias a la protección IP65
Parámetros eléctricos estables para aplicaciones de CA y CC
Ideal para
Automatización industrial
Sistemas de transporte y manipulación
CNC y máquinas herramientas
Líneas de montaje y embalaje
Detección de posiciones finales y topes mecánicos
Contenido del paquete
Interruptor de límite CNTD TZ-8167
¿Por qué elegir este producto?
Tensiones y corrientes nominales claramente definidas en forma de tabla
Alta durabilidad mecánica y eléctrica
Operación confiable en entornos industriales exigentes
Uso universal en circuitos de CA y CC.
Calidad probada de la serie industrial CNTD TZ-8
