Descrizione

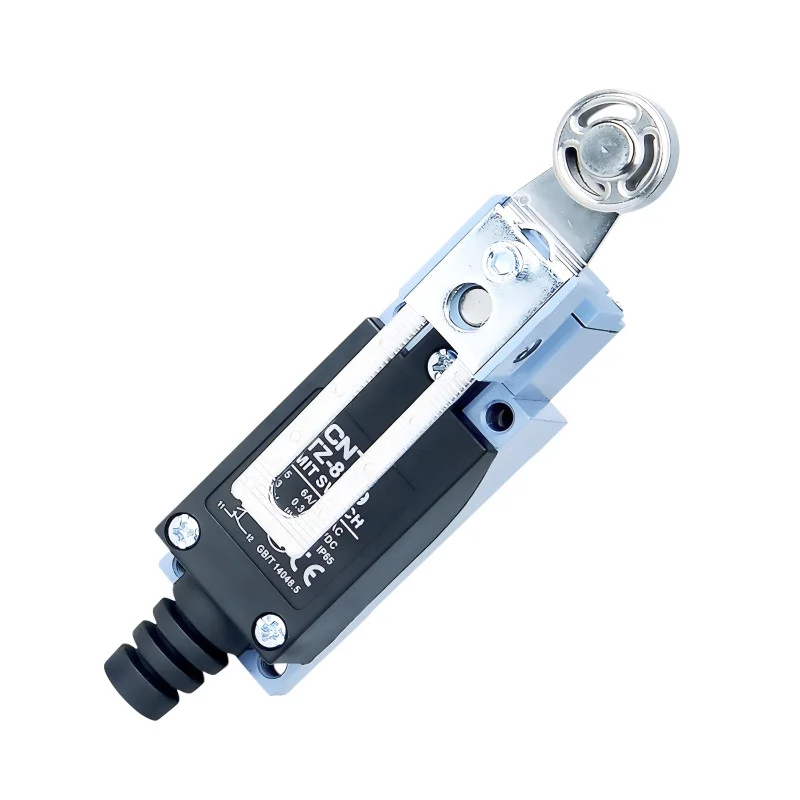

El interruptor de límite CNTD TZ-8109 de la serie TZ-8 es un robusto interruptor de límite mecánico industrial con un brazo ajustable que termina en un rodillo metálico. Este diseño está diseñado para la detección precisa de la posición durante la aproximación lateral u oblicua, donde se requiere un contacto suave, baja fricción y alta resistencia mecánica. El brazo ajustable permite ajustar fácilmente el punto de conmutación para adaptarse a la aplicación específica.
Especificaciones técnicas
Tipo: interruptor de límite mecánico
Modelo: TZ-8109
Controlador: brazo ajustable con rodillo metálico
Disposición de contactos: 1× NO + 1× NC (circuito doble)
Velocidad de funcionamiento: 5 mm/s a 0,5 m/s
Resistencia de contacto: máx. 25 m
Resistencia de aislamiento: mín. 100 M (a 500 VCC)
Rigidez dieléctrica: 1500 VCA / 1 minuto
Vida mecánica: 1.000.000 de ciclos
Vida eléctrica: más de 500.000 ciclos de conmutación
Temperatura de funcionamiento: -20°C a +70°C
Humedad relativa: 95% HR
Protección: IP65
Dimensiones del cuerpo: 29 × 27 × 129 mm
Peso: 160g
Tensiones y corrientes nominales
| Resistiva (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistiva (CC) | 830 VCC | 5 A | 5 A |
| 125 VCC | 0,4 A | 0,4 A | |
| 250 VCC | 0,2 A | 0,2 A | |
| Inducción (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductivo (CC) | 830 VCC | 4 A | 4 A |
| 125 VCC | 3 A | 3 A | |
| 250 VCC | 3 A | 3 A | |
| Corriente de sobretensión | 12 A | 24 A |
Funciones y características
El brazo ajustable permite un ajuste preciso del punto de conmutación.
Rodillo metálico de baja fricción y alta resistencia mecánica.
Funcionamiento suave durante abordajes laterales y oblicuos
Mecanismo de contacto de doble resorte para una larga vida útil.
Aleación de aluminio resistente y carcasa de plástico reforzado.
Resistente al agua, al polvo y al aceite (IP65)
Ideal para
Automatización industrial
Sistemas de transporte y manipulación
CNC y máquinas herramientas
Líneas de embalaje y montaje
Aplicaciones con aproximación lateral o en ángulo
Contenido del paquete
Interruptor de límite CNTD TZ-8109
¿Por qué elegir este producto?
Tabla clara de tensiones y corrientes nominales
Alta durabilidad mecánica y eléctrica
Diseño ajustable para un uso flexible.
Operación confiable en entornos industriales exigentes
Calidad probada de la serie CNTD TZ-8
