Descrizione

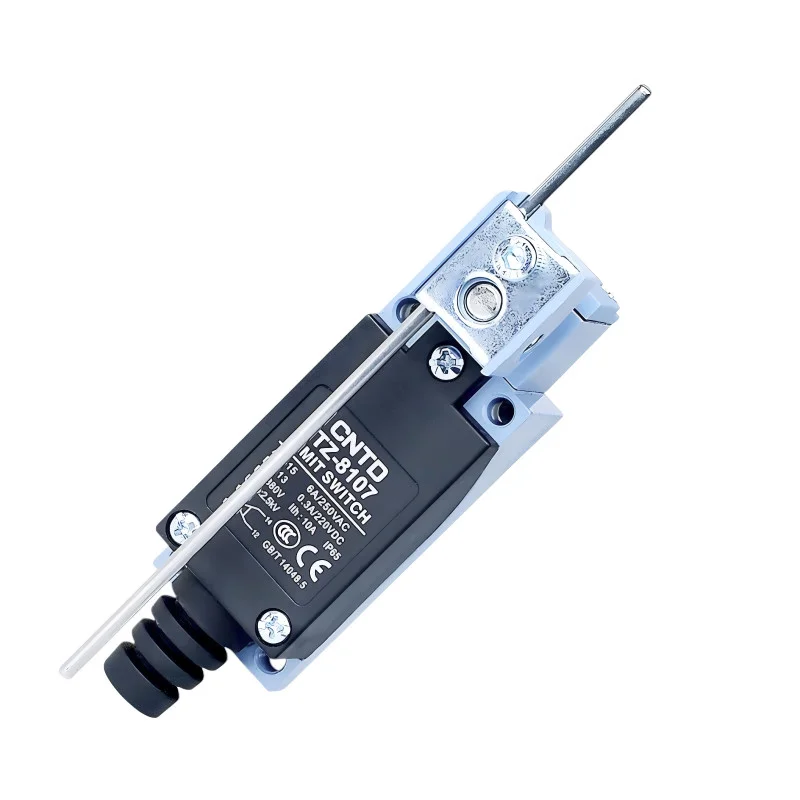

El interruptor de límite CNTD TZ-8107 de la serie TZ-8 es un interruptor de límite mecánico industrial con actuador directo en forma de varilla metálica sólida. Este diseño está diseñado para la detección precisa de posiciones y topes mecánicos donde se requiere un contacto directo e inequívoco sin voladizo elástico. Gracias a su robusta construcción y alta resistencia mecánica, es apto para funcionamiento continuo en aplicaciones industriales exigentes.
Especificaciones técnicas
Tipo: interruptor de límite mecánico
Modelo: TZ-8107
Controlador: varilla de metal sólido
Disposición de contactos: 1× NO + 1× NC (circuito doble)
Velocidad de funcionamiento: 5 mm/s a 0,5 m/s
Resistencia de contacto: máx. 25 m
Resistencia de aislamiento: mín. 100 M (a 500 VCC)
Rigidez dieléctrica: 1500 VCA / 1 minuto
Vida mecánica: 1.000.000 de ciclos
Vida eléctrica: más de 500.000 ciclos de conmutación
Temperatura de funcionamiento: -20°C a +70°C
Humedad relativa: 95% HR
Protección: IP65
Dimensiones: 29 × 27 × 129 mm
Peso: 180g
Tensiones y corrientes nominales
| Resistiva (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistiva (CC) | 830 VCC | 5 A | 5 A |
| 125 VCC | 0,4 A | 0,4 A | |
| 250 VCC | 0,2 A | 0,2 A | |
| Inducción (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductivo (CC) | 830 VCC | 4 A | 4 A |
| 125 VCC | 3 A | 3 A | |
| 250 VCC | 3 A | 3 A | |
| Corriente de sobretensión | 12 A | 24 A |
Funciones y características
Varilla de metal sólido para una transmisión de movimiento precisa y repetible
Alta resistencia mecánica sin voladizo elástico
Mecanismo de contacto de doble resorte para una larga vida útil.
Construcción de aleación de aluminio y plástico reforzado.
Resistente al agua, al polvo y al aceite (IP65)
Parámetros eléctricos estables para circuitos de CA y CC
Ideal para
Automatización industrial
Sistemas transportadores y de posicionamiento
Máquinas CNC y centros de mecanizado
Líneas de montaje y embalaje
Detección precisa de posiciones finales y topes mecánicos
Contenido del paquete
Interruptor de límite CNTD TZ-8107
¿Por qué elegir este producto?
Especificación precisa y clara de tensiones y corrientes nominales
Diseño robusto adecuado para entornos industriales.
Larga vida mecánica y eléctrica.
Solución confiable para aplicaciones exigentes
Calidad probada de la serie CNTD TZ-8
