Descrizione

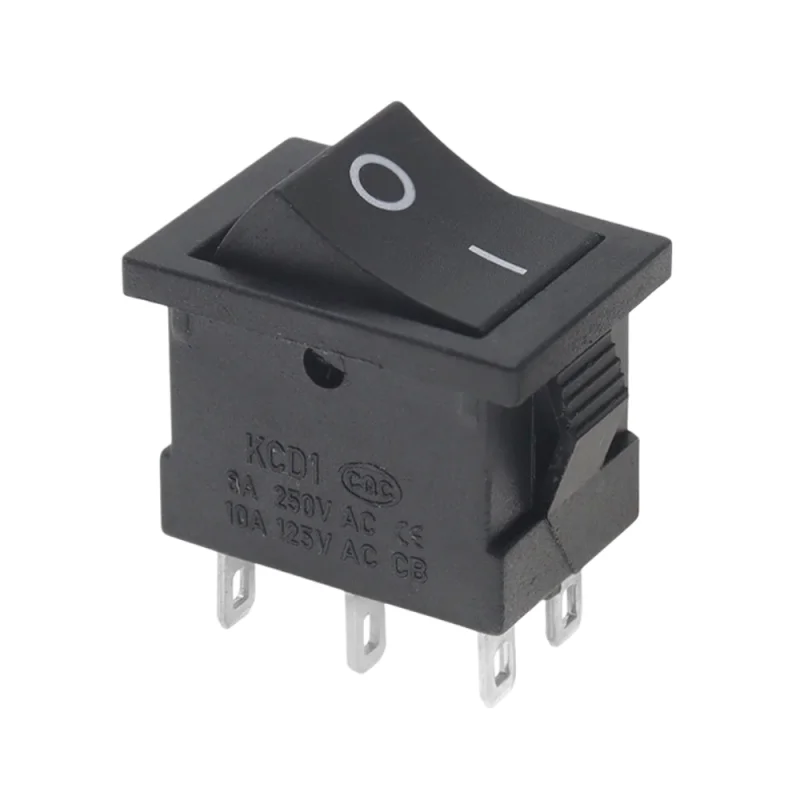

El interruptor basculante KCD1-203 es un interruptor de panel diseñado para conmutar dos circuitos independientes. Su diseño de 6 terminales y la indicación de las posiciones I y II corresponden a la función ON1-ON2, no a una simple conmutación ON-OFF. Es adecuado para su montaje en un panel o carcasa de dispositivo donde se requiera la conmutación mecánica entre dos estados de funcionamiento.
Especificaciones técnicas
Tipo: KCD1-203
Diseño: interruptor basculante
Número de pines: 6
Función: ON1-ON2
Tensión y corriente nominales: 250 V CA / 6 A
Orificio de montaje: 20 x 13 mm
Dimensiones: 21 x 15 x 19 mm
Color: negro
Funciones y características
Diseño de 6 pines para dos circuitos independientes.
Control basculante con indicación de las posiciones I y II.
Cuerpo rectangular para montaje en un hueco de panel.
Los terminales están destinados a la conexión eléctrica al circuito del dispositivo.
El diseño es adecuado para su uso como interruptor de panel en equipos eléctricos y electrónicos.
Ideal para
Panel de control de dispositivos eléctricos.
Conmutación de dos circuitos en dispositivos y cuadros eléctricos.
Reparación y sustitución de interruptores basculantes compatibles del mismo tipo y tamaño.
Instalación en carcasas de plástico o metal con el orificio de montaje correspondiente.
Contenido del paquete
1 interruptor basculante KCD1-203
¿Por qué elegir este producto?
Diseño claramente designado de 6 pines para la función ON1-ON2.
Dimensiones compactas del panel para un recorte rectangular estándar.
Una solución adecuada para aplicaciones en las que no se requiere un simple interruptor de encendido/apagado, sino la conmutación entre dos estados.
Los parámetros eléctricos y dimensionales básicos que se enumeran permiten comprobar la compatibilidad al sustituir el elemento original.
Instrucciones de instalación y funcionamiento
Antes de la instalación, verifique las dimensiones del orificio del panel y la disposición de los pines de conexión en el cableado específico.
Instale el interruptor únicamente en un dispositivo cuyos parámetros eléctricos coincidan con los valores nominales del interruptor.
Al realizar la conexión, es necesario identificar correctamente cada contacto según el diagrama de la aplicación específica.
El montaje y la conexión deben realizarse de forma que se evite que los terminales se aflojen o que se produzca un cortocircuito entre los contactos.
Aviso de seguridad
El producto está diseñado para funcionar con voltajes eléctricos, incluyendo 250 V CA. Una conexión incorrecta puede provocar descargas eléctricas o daños al dispositivo.
Realice el montaje y la conexión únicamente cuando la fuente de alimentación esté desconectada.
La conexión deberá ser realizada por una persona con la cualificación eléctrica adecuada.
No exceda la carga eléctrica nominal de 250 V CA / 6 A.
No utilice el interruptor si está dañado mecánicamente o si los terminales de conexión están dañados.
