Descrizione

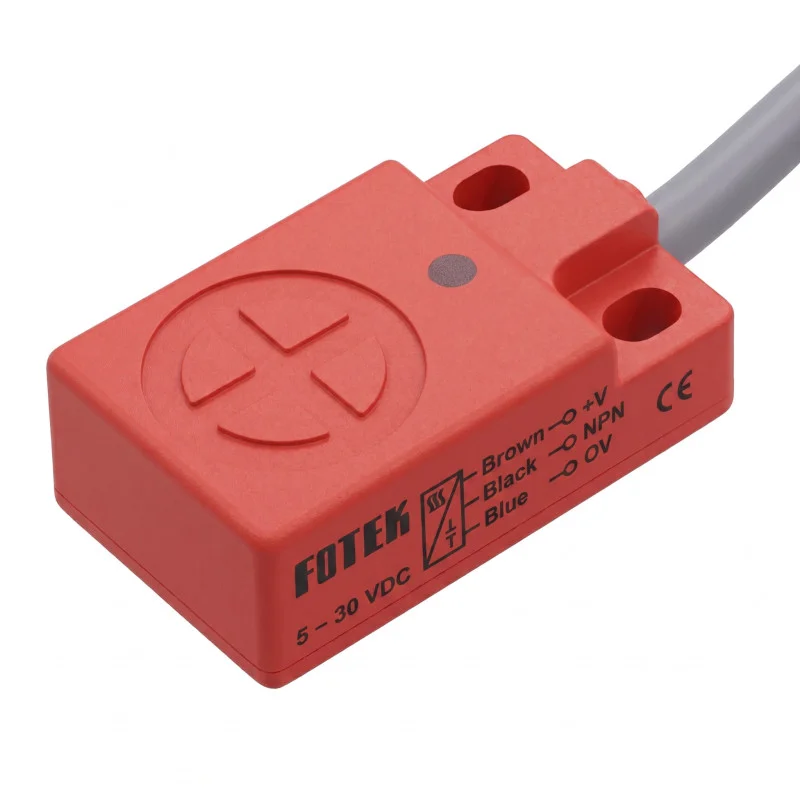

Az SP-05NB egy panelre szerelhető induktív közelségérzékelő fémtárgyak érintésmentes érzékelésére. Fix mechanikus egységekbe való beépítésre szolgál, ahol a beállított érzékelési távolság elérésekor kimeneti kapcsolás szükséges. A kábeles és téglalap alakú, rögzítőfuratokkal ellátott házzal ellátott kialakítás megkönnyíti a gépekbe, szerelvényekbe és automatizálási egységekbe való beépítést.
Műszaki adatok
Modell: SP-05NB
Sorozat: PS sorozatú induktív közelségérzékelő
Kialakítási típus: lemezes típus, lemezes kivitel
Kimeneti mód: NPN
Kimeneti állapot: NC
Érzékelési távolság: 5,0 mm
Szerelési mód: süllyesztett
Szkennelési irány: függőleges
Tápfeszültség: 1030 VDC
Válasz: 800 Hz
Maximális kimeneti áram: 150 mA
Maximális áramfelvétel: 10 mA
Maradékfeszültség: kevesebb, mint 0,1 V
Teljesítményhullám-levezető: kevesebb, mint 20% Vp-p
Hiszterézis: az érzékelési távolság kevesebb, mint 10%-a
Hőmérséklet-eltolódás: kevesebb, mint 10 µm/°C
Feszültségeltérés: kevesebb, mint 1 µm/V
Védő áramkörök: rövidzárlat és fordított polaritás elleni védelem
Üzemi hőmérséklet: -25 °C és +80 °C között
Üzemi páratartalom: 35% – 95% relatív páratartalom
Védelem: IP67
NPN érzékelő felület színe: piros
Test méretei: 30,5 × 18,0 mm
Testhossz kábel nélkül: 10,0 mm
Kábelhossz: 200 cm
Rögzítőfuratok: 2 furat
Funkciók és jellemzők
Fémtárgyak érintésmentes induktív detektálása az érzékelő rész mechanikai kopása nélkül.
Csavarokkal rögzíthető téglalap alakú lemezkialakítás.
Süllyesztett érzékelő kialakítás a környező anyaggal egy síkban történő szereléshez.
NC kimenet olyan alkalmazásokhoz, ahol nyugalmi állapotban zárt állapot szükséges.
Háromvezetékes egyenáramú csatlakozás az NPN változat kapcsolási rajza szerint.
Kábelkivezetés az érzékelőtestből a telepítésben való fix csatlakozáshoz.
IP67 védelem ipari környezetben való használatra.
Ideális a következőkhöz:
Fém alkatrészek detektálása az automatizálási technológiában.
Pozíciószabályozás szerelvényekben, szállítószalagokban és gépekben.
Végpont- és jelenlétérzékelés ipari alkalmazásokban.
Korlátozott szerelési hellyel rendelkező telepítések, ahol a hengeres érzékelő kialakítása nem alkalmas.
A csomag tartalma
Induktív közelségérzékelő SP-05NB kábellel.
Miért válassza ezt a terméket?
1030 V-os egyenáramú tápegység ellenőrzött műszaki paraméterei.
Lemezes test, süllyesztett szerelés és függőleges érzékelés kombinációja a precíz mechanikai integráció érdekében.
NC NPN változat a vezérlő- és jelzőáramkörök speciális követelményeihez.
Az integrált rövidzárlat- és fordított polaritásvédelem növeli a vezetékek tartósságát.
Az IP67 védelem és a széles üzemi hőmérséklet-tartomány támogatja az ipari műveletekben való alkalmazást.
Telepítési és üzemeltetési utasítások
Kövesse az NPN DC érzékelő bekötési rajzát.
A deklarált érzékelési tulajdonságok megőrzése érdekében az érzékelőt süllyesztett kivitelben kell beszerelni.
A tápfeszültségnek 1030 VDC tartományban kell lennie.
A terhelést az NPN kimeneti csatlakozásnak megfelelően csatlakoztassa, és ne lépje túl a maximális kimeneti áramot.
A telepítés során ügyeljen a kábel mechanikai stabilitására és védelmére a húzódás, hajlítás és sérülés ellen.
Biztonsági figyelmeztetés
A termék egy megfelelően tervezett egyenáramú áramkörökhöz tervezett elektromos érzékelő.
A helytelen bekötés érzékelőkárosodást, rövidzárlatot vagy kimeneti hibát okozhat.
A telepítést és a csatlakoztatást kikapcsolt tápellátás mellett végezze.
Ipari létesítményben történő telepítés esetén gondoskodjon a kábel és az érzékelő testének mechanikai sérülésekkel szembeni védelméről.
A professzionális telepítés különösen alkalmas vezérlőrendszerekhez és gépekhez való csatlakoztatásra.
