Descrizione

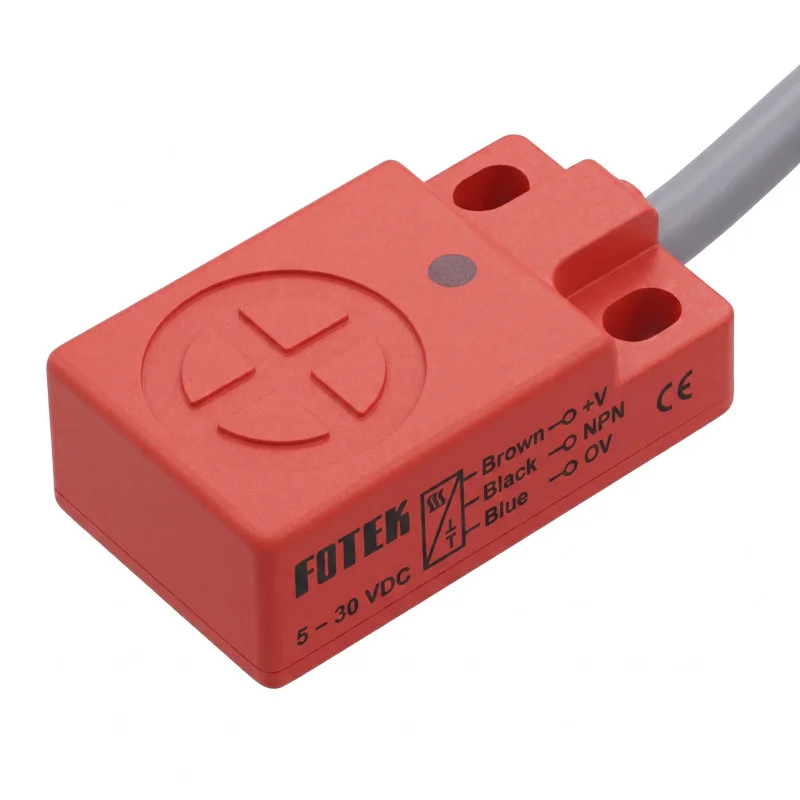

A PS SP-05N sorozatú induktív közelségérzékelő egy érintésmentes érzékelő fémtárgyak érzékelésére ipari és automatizálási alkalmazásokban. A rögzítőfuratokkal ellátott panel kialakítás lehetővé teszi a gép vagy eszköz szerkezetéhez való szilárd rögzítést. Az érzékelő DC tápegységhez készült, és NO változatban NPN kimenetet használ.
Műszaki adatok
Termékvonal: PS sorozatú induktív közelségérzékelő
Modell: SP-05N
Kialakítási típus: lemezes típus, lemezes kivitel
Érzékelési elv: induktív közelségérzékelő
Kimeneti mód: NPN
Kimeneti állapot: NEM
Érzékelési távolság: 5,0 mm
Szerelési mód: süllyesztett
Szkennelési irány: függőleges
Tápfeszültség: 1030 VDC
Maximális kimeneti áram: 150 mA
Maximális áramfelvétel: 10 mA
Maradékfeszültség: kevesebb, mint 0,1 V
Szivárgási áram: kevesebb, mint 0,8 mA
Hiszterézis: az érzékelési távolság kevesebb, mint 10%-a
Hőmérséklet-eltolódás: kevesebb, mint 10 µm/°C
Feszültségeltérés: kevesebb, mint 1 µm/V
Védő áramkör: rövidzárlat és fordított polaritás elleni védelem
Üzemi hőmérséklet: -25 °C és +80 °C között
Üzemi páratartalom: 35% – 95% relatív páratartalom
Védelem: IP67
Válaszfrekvencia: 800 Hz
Test méretei: 30,5 x 17,5 x 10,0 mm
Kábelhossz: 200 cm
Csatlakozás: kábelkimenet
Funkciók és jellemzők
Fémtárgyak érintésmentes érzékelése az érzékelő rész mechanikai kopása nélkül.
Rögzítőfuratokkal ellátott panelház fix rögzítéshez.
Süllyesztett érzékelő kialakítás fém környezetbe történő telepítéshez, a gyártó telepítési feltételei szerint.
Háromvezetékes DC csatlakozás NPN kimenettel.
IP67 besorolású kialakítás ipari környezetben való használatra.
Ideális a következőkhöz:
Gépek és mechanizmusok fém alkatrészeinek helyzetének meghatározása.
Fém alkatrészek jelenlétének érzékelése automatizálási sorokban.
Ipari vezérlőrendszerek, szerelvények és gyártóberendezések.
Olyan alkalmazások, ahol kompakt, lapos érzékelő kialakításra van szükség.
A csomag tartalma
Induktív közelségérzékelő PS sorozat SP-05N kábellel
Miért válassza ezt a terméket?
Világosan meghatározott elektromos és mechanikai paraméterek egyenáramú alkalmazásokhoz.
Kompakt panelkialakítás korlátozott helyre történő telepítéshez.
NPN NO kimenet, amely alkalmas általános ipari vezérlőbemenetekhez.
A rövidzárlat és a fordított polaritás elleni védelem növeli a vezetékek tartósságát.
Az IP67-es védelem lehetővé teszi a nagyobb igénybevételt jelentő működési környezetben való használatot.
Telepítési és üzemeltetési utasítások
Csatlakoztatáskor kövesse az egyenáramú változat kapcsolási rajzát: barna vezeték a pozitív tápellátáshoz, kék vezeték a negatív pólushoz, fekete vezeték a kimenethez.
A telepítést az érzékelő süllyesztett kialakításának és az érzékelési iránynak a figyelembevételével végezze el.
A tápegységnek és a terhelés bemeneti áramkörének meg kell egyeznie az érzékelő paramétereivel.
Üzembe helyezés előtt ellenőrizze a helyes polaritást és kimeneti csatlakozást.
Biztonsági figyelmeztetés
A helytelen bekötés károsíthatja az érzékelőt vagy a csatlakoztatott berendezéseket.
Összeszerelés és csatlakoztatás közben válassza le a tápellátást.
Ne lépje túl a megengedett tápfeszültséget és maximális kimeneti áramot.
Az ipari berendezésekbe történő telepítést olyan személynek kell elvégeznie, aki jártas az adott elektromos vezetékezésben.
Ne tegye ki a kábelt túlzott feszültségnek, törésnek vagy mechanikai sérülésnek.
