Descrizione

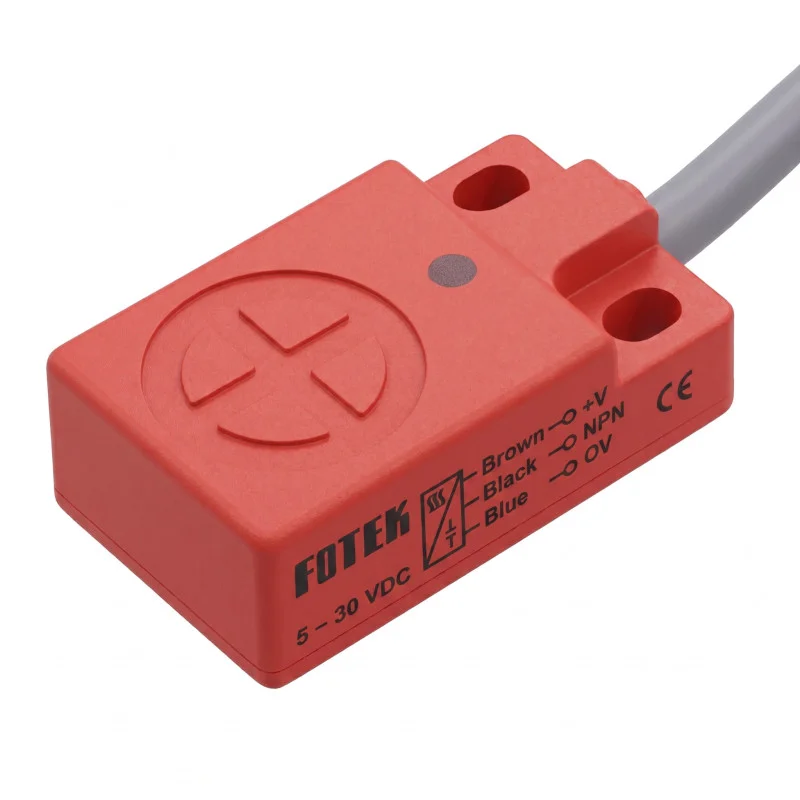

SP-05NB je induktivni senzor bližine, nameščen na plošči, za brezkontaktno zaznavanje kovinskih predmetov. Namenjen je vgradnji v fiksne mehanske sklope, kjer je potrebno preklop izhoda, ko je dosežena nastavljena razdalja zaznavanja. Zasnova s kablom in pravokotnim ohišjem z montažnimi luknjami omogoča vgradnjo v stroje, naprave in avtomatizacijske enote.
Tehnične specifikacije
Model: SP-05NB
Serija: Induktivni senzor bližine serije PS
Vrsta zasnove: vrsta plošče, zasnova plošče
Izhodna metoda: NPN
Izhodno stanje: NC
Razdalja zaznavanja: 5,0 mm
Način montaže: vgradna
Smer skeniranja: navpična
Napajalna napetost: 1030 V enosmernega toka
Odziv: 800 Hz
Največji izhodni tok: 150 mA
Največja poraba toka: 10 mA
Preostala napetost: manj kot 0,1 V
Odvodnik valovanja moči: manj kot 20 % Vp-p
Histereza: manj kot 10 % zaznavne razdalje
Toplotni drift: manj kot 10 µm na °C
Znesek napetosti: manj kot 1 µm na V
Zaščitna vezja: zaščita pred kratkim stikom in obratno polarnostjo
Delovna temperatura: od -25 °C do +80 °C
Delovna vlažnost: od 35 % do 95 % relativne vlažnosti
Zaščita: IP67
Barva zaznavne površine za NPN: rdeča
Dimenzije ohišja: 30,5 × 18,0 mm
Dolžina ohišja brez kabla: 10,0 mm
Dolžina kabla: 200 cm
Pritrdilne luknje: 2 luknji
Funkcije in lastnosti
Brezkontaktno induktivno zaznavanje kovinskih predmetov brez mehanske obrabe zaznavalnega dela.
Pravokotna zasnova plošče, primerna za pritrditev z vijaki.
Vgradna zasnova senzorja za montažo, poravnano z okoliškim materialom.
NC izhod za aplikacije, kjer je potrebno zaprto stanje v mirovalnem položaju.
Trižična enosmerna povezava v skladu s shemo za različico NPN.
Izhod kabla iz ohišja senzorja za fiksno povezavo v instalaciji.
Zaščita IP67 za uporabo v industrijskih okoljih.
Idealno za
Zaznavanje kovinskih delov v avtomatizacijski tehnologiji.
Nadzor položaja v pripravah, transporterjih in strojih.
Zaznavanje konca in prisotnosti v industrijskih aplikacijah.
Namestitve z omejenim prostorom za montažo, kjer cilindrična zasnova senzorja ni primerna.
Vsebina paketa
Induktivni senzor bližine SP-05NB s kablom.
Zakaj izbrati ta izdelek?
Preverjeni tehnični parametri za enosmerno napajanje 1030 V.
Kombinacija ploščatega ohišja, vgradne montaže in navpičnega zaznavanja za natančno mehansko integracijo.
NC NPN izvedba za posebne zahteve krmilnih in signalnih vezij.
Vgrajena zaščita pred kratkim stikom in obratno polarnostjo poveča vzdržljivost ožičenja.
Zaščita IP67 in širok temperaturni razpon omogočata uporabo v industrijskih obratih.
Navodila za namestitev in uporabo
Sledite shemi ožičenja za NPN DC senzor.
Za ohranitev deklariranih lastnosti zaznavanja namestite senzor v vgradni izvedbi.
Napajalna napetost mora biti v območju 1030 V enosmernega toka.
Breme priključite v skladu z izhodno povezavo NPN in ne prekoračite največjega izhodnega toka.
Med namestitvijo zagotovite mehansko stabilnost in zaščito kabla pred vlečenjem, upogibanjem in poškodbami.
Varnostno obvestilo
Izdelek je električni senzor, zasnovan za pravilno zasnovana enosmerna vezja.
Nepravilna napeljava lahko povzroči poškodbo senzorja, kratek stik ali odpoved izhoda.
Namestitev in priključitev izvedite, ko je napajanje odklopljeno.
Pri namestitvi v industrijskem objektu zagotovite zaščito kabla in ohišja senzorja pred mehanskimi poškodbami.
Profesionalna montaža je še posebej primerna za priključitev na krmilne sisteme in stroje.
