Descrizione

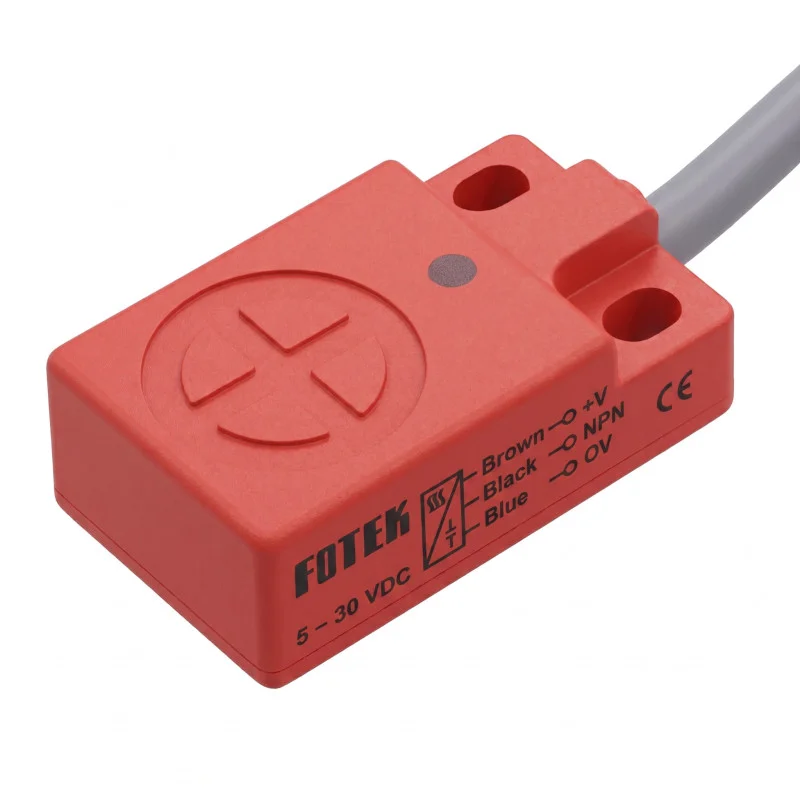

SP-05NB je induktivni senzor blizine koji se montira na ploču za beskontaktno otkrivanje metalnih predmeta. Namijenjen je za ugradnju u fiksne mehaničke sklopove gdje je potrebno prebacivanje izlaza kada se postigne postavljena udaljenost detekcije. Dizajn s kabelom i pravokutnim tijelom s montažnim otvorima olakšava ugradnju u strojeve, armature i automatizacijske jedinice.
Tehničke specifikacije
Model: SP-05NB
Serija: Induktivni senzor blizine serije PS
Vrsta dizajna: vrsta ploče, dizajn ploče
Izlazna metoda: NPN
Izlazno stanje: NC
Udaljenost detekcije: 5,0 mm
Način montaže: u ravnini
Smjer skeniranja: vertikalno
Napon napajanja: 1030 VDC
Odziv: 800 Hz
Maksimalna izlazna struja: 150 mA
Maksimalna potrošnja struje: 10 mA
Preostali napon: manji od 0,1 V
Odvodnik valovitosti napajanja: manje od 20% Vp-p
Histereza: manje od 10% udaljenosti detekcije
Toplinski drift: manji od 10 µm po °C
Pomak napona: manji od 1 µm po V
Zaštitni krugovi: zaštita od kratkog spoja i obrnutog polariteta
Radna temperatura: -25 °C do +80 °C
Radna vlažnost: 35% do 95% relativne vlažnosti
Zaštita: IP67
Boja osjetljive površine za NPN: crvena
Dimenzije tijela: 30,5 × 18,0 mm
Duljina tijela bez kabela: 10,0 mm
Duljina kabela: 200 cm
Rupe za montažu: 2 rupe
Funkcije i značajke
Beskontaktno induktivno otkrivanje metalnih predmeta bez mehaničkog trošenja senzorskog dijela.
Pravokutni dizajn ploče pogodan za pričvršćivanje vijcima.
Ugradbeni dizajn senzora za montažu u ravnini s okolnim materijalom.
NC izlaz za primjene gdje je potrebno zatvoreno stanje u mirovanju.
Trožilni DC priključak prema shemi za NPN varijantu.
Izlaz kabela iz tijela senzora za fiksni priključak u instalaciji.
IP67 zaštita za upotrebu u industrijskim okruženjima.
Idealno za
Detekcija metalnih dijelova u tehnologiji automatizacije.
Kontrola položaja u uređajima, transporterima i strojevima.
Osjetnik kraja i prisutnosti u industrijskim primjenama.
Instalacije s ograničenim prostorom za montažu gdje cilindrični dizajn senzora nije prikladan.
Sadržaj paketa
Induktivni senzor blizine SP-05NB s kabelom.
Zašto odabrati ovaj proizvod?
Verificirani tehnički parametri za istosmjerno napajanje 1030 V.
Kombinacija kućišta ploče, ugradbenog postavljanja i vertikalnog senzora za preciznu mehaničku integraciju.
NC NPN verzija za specifične zahtjeve upravljačkih i signalnih krugova.
Integrirana zaštita od kratkog spoja i obrnutog polariteta povećava trajnost ožičenja.
IP67 zaštita i širok raspon radne temperature omogućuju upotrebu u industrijskim pogonima.
Upute za instalaciju i uporabu
Slijedite dijagram ožičenja za NPN DC senzor.
Senzor instalirajte u ugradbenoj izvedbi kako biste zadržali deklarirana svojstva osjetljivosti.
Napon napajanja mora biti u rasponu od 1030 VDC.
Spojite opterećenje u skladu s NPN izlaznim priključkom i ne prekoračujte maksimalnu izlaznu struju.
Tijekom instalacije osigurajte mehaničku stabilnost i zaštitu kabela od povlačenja, savijanja i oštećenja.
Sigurnosna obavijest
Proizvod je električni senzor dizajniran za pravilno projektirane istosmjerne strujne krugove.
Nepravilno ožičenje može dovesti do oštećenja senzora, kratkog spoja ili kvara izlaza.
Instalaciju i spajanje izvršite dok je napajanje isključeno.
Prilikom ugradnje u industrijskom objektu, osigurajte zaštitu od mehaničkih oštećenja kabela i tijela senzora.
Profesionalna instalacija je posebno prikladna za spajanje na upravljačke sustave i strojeve.
