Descrizione

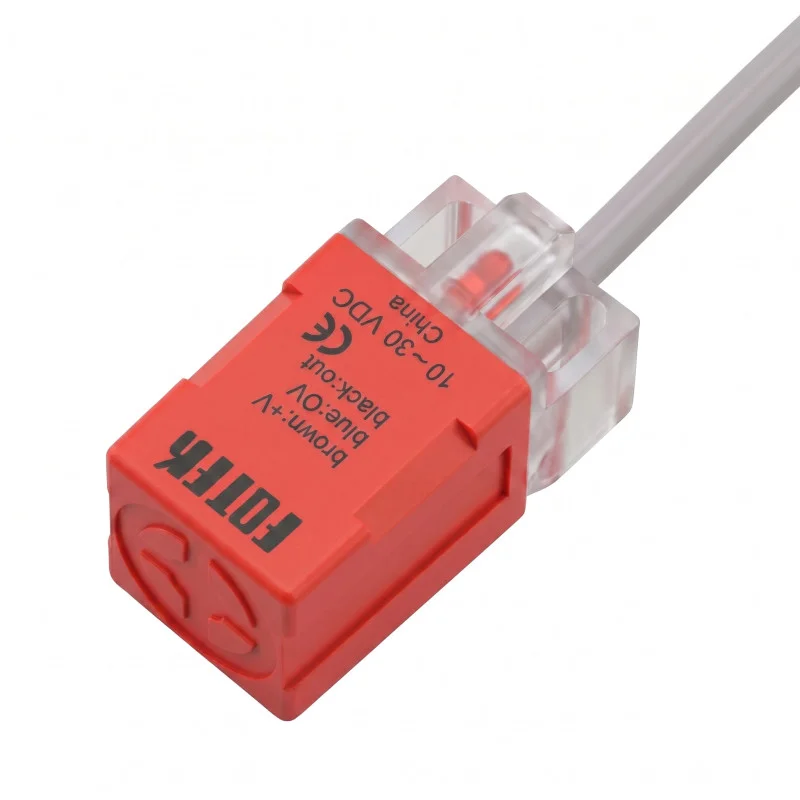

Induktivni senzor blizine PS-05N koristi se za beskontaktno otkrivanje metalnih predmeta u automatizaciji, pozicioniranju i senzorskim primjenama. Kvadratni dizajn omogućuje fiksnu montažu u konstrukcijama i uređajima gdje je potrebno ponovljivo prebacivanje bez mehaničkog kontakta. Proizvod se isporučuje s priključnim kabelom od 100 cm.
Tehničke specifikacije
Model: PS-05N
Linija proizvoda: Induktivni senzor blizine serije PS
Vrsta dizajna: kvadratni
Vrsta senzora: induktivni senzor blizine
Izlazna metoda: NPN
Izlazno stanje: NE
Udaljenost detekcije: 5,0 mm
Način montaže: u ravnini
Smjer skeniranja: horizontalni
Napon napajanja: 10 do 30 VDC
Frekvencija prebacivanja: 800 Hz
Duljina kabela: 100 cm
Dimenzije tijela: 17,0 x 17,0 x 29,0 mm
Funkcije i značajke
Beskontaktno otkrivanje metalnih predmeta korištenjem induktivnog principa.
Kvadratno tijelo s rupama za čvrsto pričvršćivanje.
Trožilni priključak prema shemi za DC verziju.
NPN izlaz u normalno otvorenom dizajnu.
Dizajn namijenjen za ugradnju u zid.
Horizontalni smjer skeniranja.
Idealno za
Industrijska automatizacija i strojevi.
Detekcija metalnih dijelova na proizvodnim i transportnim linijama.
Pozicioniranje mehaničkih dijelova.
Detekcija krajnjih položaja i prisutnosti metalnih predmeta.
Sadržaj paketa
Induktivni senzor blizine PS-05N s kabelom
Zašto odabrati ovaj proizvod?
Jasno označen NPN NO izlaz za DC primjene.
Kompaktni kvadratni dizajn pogodan za fiksnu ugradnju.
Specifično navedena udaljenost detekcije 5,0 mm.
Frekvencija prebacivanja 800 Hz za brzo detektiranje.
Žičana veza omogućuje jednostavno spajanje izravno na vaš uređaj.
Upute za instalaciju i uporabu
Slijedite dijagram ožičenja za NPN DC verziju.
Instalirajte senzor u skladu sa željenim načinom ugradnje u zid.
Prilikom postavljanja obratite pozornost na orijentaciju osjetljive površine i horizontalni smjer osjetljivosti.
Prije puštanja u rad provjerite kompatibilnost napajanja i ulaza spojenog upravljačkog sustava.
Sigurnosna obavijest
Nepravilno ožičenje može oštetiti senzor ili spojeni uređaj.
Instalaciju i spajanje izvršite dok je napajanje isključeno.
Ugradnju u industrijsku opremu mora izvršiti kvalificirana osoba.
Spriječite mehanička oštećenja kabela i osjetljive površine.
