Descrizione

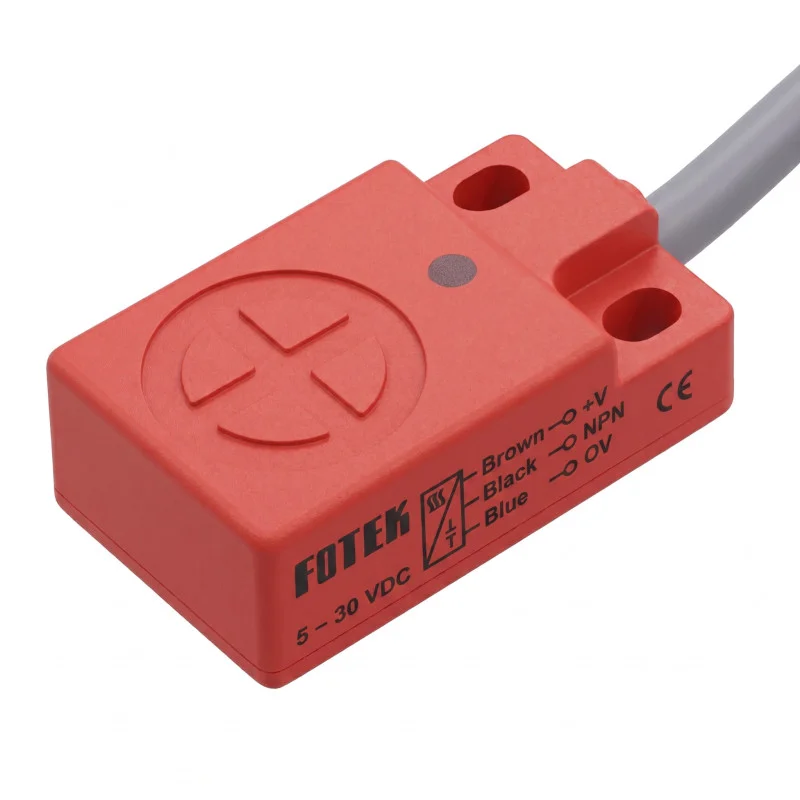

Der SP-05NB ist ein induktiver Näherungssensor zur berührungslosen Erkennung von Metallobjekten auf Platinen. Er ist für den Einbau in fest installierte mechanische Baugruppen vorgesehen, bei denen eine Ausgangsschaltung erforderlich ist, sobald der eingestellte Erfassungsabstand erreicht ist. Die Bauweise mit Kabel und rechteckigem Gehäuse mit Befestigungslöchern ermöglicht eine einfache Montage in Maschinen, Vorrichtungen und Automatisierungseinheiten.
Technische Spezifikationen
Modell: SP-05NB
Serie: Induktiver Näherungssensor der PS-Serie
Bauart: Plattenbauart, Plattendesign
Ausgabemethode: NPN
Ausgangszustand: NC
Erfassungsabstand: 5,0 mm
Montageart: bündig
Scanrichtung: vertikal
Versorgungsspannung: 1030 V DC
Frequenzgang: 800 Hz
Maximaler Ausgangsstrom: 150 mA
Maximale Stromaufnahme: 10 mA
Restspannung: weniger als 0,1 V
Spannungsripple-Überspannungsableiter: weniger als 20 % Vss.
Hysterese: weniger als 10 % der Erfassungsdistanz
Thermische Drift: weniger als 10 µm pro °C
Spannungsdrift: weniger als 1 µm pro V
Schutzschaltungen: Kurzschluss- und Verpolungsschutz
Betriebstemperatur: -25 °C bis +80 °C
Betriebsfeuchtigkeit: 35 % bis 95 % relative Luftfeuchtigkeit
Schutzart: IP67
Farbe der Sensoroberfläche für NPN: rot
Gehäuseabmessungen: 30,5 × 18,0 mm
Gehäuselänge ohne Kabel: 10,0 mm
Kabellänge: 200 cm
Befestigungslöcher: 2 Löcher
Funktionen und Merkmale
Berührungslose induktive Erkennung von Metallgegenständen ohne mechanischen Verschleiß des Sensorteils.
Rechteckige Plattenform, geeignet zur Befestigung mit Schrauben.
Versenktes Sensordesign zur bündigen Montage mit dem umgebenden Material.
NC-Ausgang für Anwendungen, bei denen ein geschlossener Zustand in der Ruhestellung erforderlich ist.
Dreidraht-Gleichstromanschluss gemäß dem Schaltplan für die NPN-Variante.
Kabelausgang am Sensorkörper für festen Anschluss in der Installation.
Schutzart IP67 für den Einsatz in industriellen Umgebungen.
Ideal für
Erkennung von Metallteilen in der Automatisierungstechnik.
Positionskontrolle in Vorrichtungen, Förderbändern und Maschinen.
End- und Anwesenheitserkennung in industriellen Anwendungen.
Installationen mit begrenztem Montageraum, bei denen eine zylindrische Sensorkonstruktion nicht geeignet ist.
Packungsinhalt
Induktiver Näherungssensor SP-05NB mit Kabel.
Warum sollten Sie sich für dieses Produkt entscheiden?
Geprüfte technische Parameter für Gleichstromversorgung 1030 V.
Kombination aus Plattenkörper, flächenbündiger Montage und vertikaler Sensorik für eine präzise mechanische Integration.
NC-NPN-Version für spezielle Anforderungen von Steuer- und Signalschaltungen.
Der integrierte Kurzschluss- und Verpolungsschutz erhöht die Haltbarkeit der Verkabelung.
Die Schutzart IP67 und ein breiter Betriebstemperaturbereich ermöglichen den Einsatz in industriellen Anwendungen.
Installations- und Bedienungsanleitung
Beachten Sie den Schaltplan für den NPN-Gleichstromsensor.
Installieren Sie den Sensor als Unterputzsensor, um die angegebenen Messeigenschaften zu erhalten.
Die Versorgungsspannung muss im Bereich von 1030 VDC liegen.
Schließen Sie die Last entsprechend dem NPN-Ausgangsanschluss an und überschreiten Sie nicht den maximalen Ausgangsstrom.
Bei der Installation ist auf mechanische Stabilität und Schutz des Kabels vor Zug, Biegung und Beschädigung zu achten.
Sicherheitshinweis
Bei dem Produkt handelt es sich um einen elektrischen Sensor, der für ordnungsgemäß ausgelegte Gleichstromkreise konzipiert ist.
Eine fehlerhafte Verdrahtung kann zu Sensorschäden, Kurzschlüssen oder Ausgangsausfällen führen.
Die Installation und den Anschluss müssen bei abgeschalteter Stromversorgung erfolgen.
Bei der Installation in einer Industrieanlage ist darauf zu achten, dass Kabel und Sensorgehäuse vor mechanischen Beschädigungen geschützt sind.
Eine fachgerechte Installation eignet sich besonders für den Anschluss an Steuerungssysteme und Maschinen.
