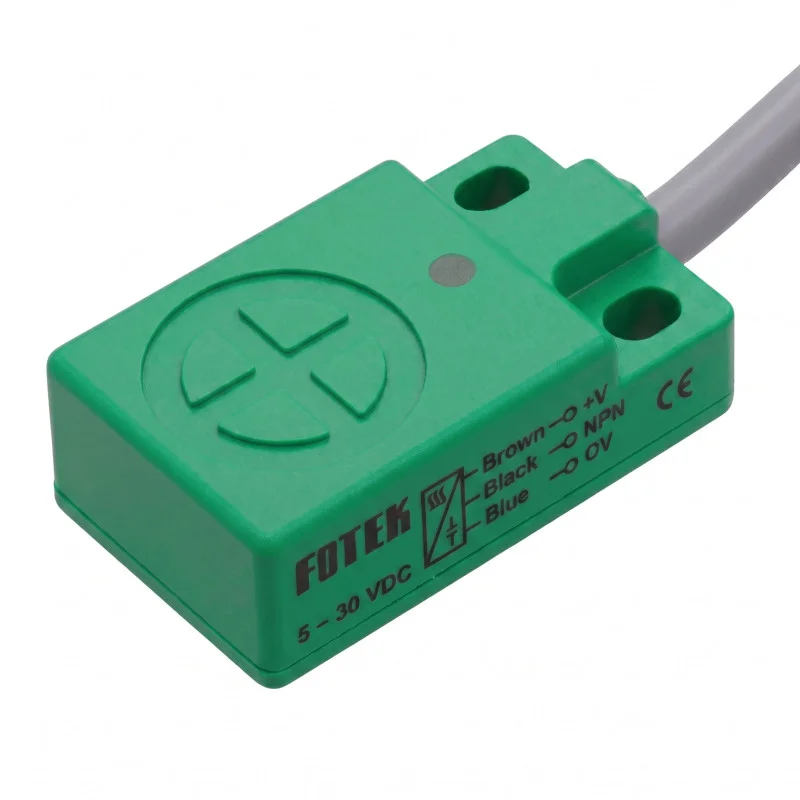

Den induktiva närhetssensorn FOTEK SP-05PB är en beröringsfri sensor avsedd för detektering av metallföremål i automations- och maskinapplikationer. Den platta designen möjliggör fast montering i strukturer och utrustning där repeterbar detektering på korta avstånd krävs. Sensorn är konstruerad för likströmsförsörjning och använder en PNP-transistorutgång.
Tekniska specifikationer
Modell: FOTEK SP-05PB
Produktlinje: PS-serien induktiv närhetssensor
Sensortyp: induktiv närhetssensor
Design: platttyp, plattdesign
Utmatningsmetod: PNP
Utgångsstatus: NC
Avkänningsavstånd: 5,0 mm
Monteringsmetod: infälld
Skanningsriktning: vertikal
Matningsspänning: 10 till 30 VDC
Maximal utgångsström: 150 mA
Maximal strömförbrukning: 10 mA
Restspänning: mindre än 0,1 V
Strömförsörjningsrippel: mindre än 20 % Vp-p
Hysteres: mindre än 10 % av avkänningsavståndet
Temperaturavvikelse: mindre än 10 µm per °C
Spänningsdrift: mindre än 1 µm per V
Skyddskrets: kortslutnings- och polaritetsskydd
Arbetstemperatur: -25 °C till +80 °C
Driftsfuktighet: 35 % till 95 % relativ luftfuktighet
Skydd: IP67
Svarsfrekvens: 800 Hz
Kroppsmått: 30,5 × 17,5 × 10,0 mm
Kroppslängd i sidovy: 18,0 mm
Ledningsanslutning: brun +10 till 30 VDC, blå 0 V, svart utgång
Funktioner och egenskaper
Beröringsfri induktiv detektering av metallföremål utan mekaniskt slitage.
Platt hölje för montering på enhetens plan yta eller i en strukturell enhet.
Infälld sensordesign för installation i metallmiljö enligt tillverkarens installationsvillkor.
Transistor PNP-utgång i NC-version.
Tretrådsanslutning för likströmsförsörjning och utsignal.
Kortslutnings- och polaritetsskydd ökar kablarnas hållbarhet.
IP67-skydd möjliggör användning i industriella miljöer med ökade krav på damm- och vattentålighet.
Idealisk för
Positionsdetektering av metalldelar i maskiner och automationssystem.
Avkänning av metalldelar på fixturer, glidmekanismer och transportörer.
Änd- och referensavkänning i industriell utrustning.
Integrering i styrsystem som arbetar med PNP-ingångar.
Paketinnehåll
Induktiv närhetssensor FOTEK SP-05PB med anslutningskabel.
Varför välja den här produkten?
En tydligt utvald modell med en verifierbar beteckning SP-05PB.
Kombination av kortdesign, infälld montering och PNP NC-utgång för industriella sensoruppgifter.
De listade elektriska och driftsmässiga parametrarna motsvarar produktlinjespecifikationen för DC-varianten och måttabellen för SP-05PB-modellen.
Skyddskretsar och IP67-skydd stöder implementering i tekniska tillämpningar som kräver driftstålighet.
Installations- och bruksanvisning
Följ kopplingsschemat vid anslutning: brun till pluspolen, blå till 0 V, svart som utgång.
Observera den infällda monteringsmetod som motsvarar sensorns utförande.
Kontrollera kompatibiliteten mellan PNP NC-utgången och masterenhetens ingång före idrifttagning.
Utför installationen med hänsyn till sensorns avkänningsriktning och arbetsavstånd.
Säkerhetsmeddelande
Felaktig kabeldragning kan skada sensorn eller den anslutna styrsystemets ingång.
Koppla bort strömmen under installationen.
Förhindra kortslutning av utgångsledningen och överskridande av den tillåtna utgångsströmmen.
Installation i industriell utrustning bör utföras av en person med kunskap om elektriska kretsar och styringångar.
