Descrizione

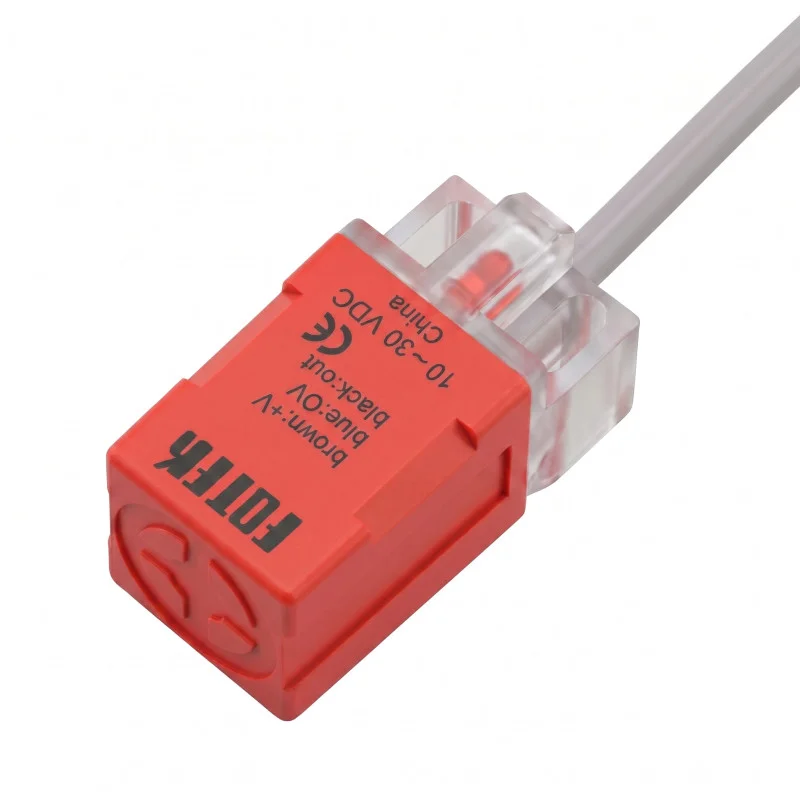

Den induktiva närhetssensorn PS-05N används för beröringsfri detektering av metallföremål inom automations-, positionerings- och avkänningsapplikationer. Den fyrkantiga designen möjliggör fast montering i strukturer och enheter där repeterbar omkoppling utan mekanisk kontakt krävs. Produkten levereras med en 100 cm anslutningskabel.
Tekniska specifikationer
Modell: PS-05N
Produktlinje: PS-serien induktiv närhetssensor
Designtyp: fyrkantig
Sensortyp: induktiv närhetssensor
Utmatningsmetod: NPN
Utgångsstatus: NEJ
Avkänningsavstånd: 5,0 mm
Monteringsmetod: infälld
Skanningsriktning: horisontell
Matningsspänning: 10 till 30 VDC
Switchfrekvens: 800 Hz
Kabellängd: 100 cm
Kroppsmått: 17,0 x 17,0 x 29,0 mm
Funktioner och egenskaper
Beröringsfri detektering av metallföremål med hjälp av induktiv princip.
Fyrkantig kropp med hål för fast infästning.
Tretrådsanslutning enligt schemat för DC-versionen.
NPN-utgång i normalt öppen design.
Design avsedd för infälld montering.
Horisontell skanningsriktning.
Idealisk för
Industriell automation och maskiner.
Detektering av metalldelar på produktions- och transportlinjer.
Positionering av mekaniska delar.
Avkänning av ändlägen och närvaro av metallföremål.
Paketinnehåll
Induktiv närhetssensor PS-05N med kabel
Varför välja den här produkten?
Tydligt markerad NPN NO-utgångsdesign för DC-applikationer.
Kompakt fyrkantig design lämplig för fast installation.
Specifikt angivet avkänningsavstånd 5,0 mm.
Kopplingsfrekvens 800 Hz för snabb avkänning.
Den trådbundna anslutningen gör det enkelt att ansluta direkt till din enhet.
Installations- och bruksanvisning
Följ kopplingsschemat för NPN DC-versionen.
Installera sensorn enligt önskad infälld monteringsmetod.
Observera avkänningsytans orientering och den horisontella avkänningsriktningen vid installationen.
Kontrollera kompatibiliteten mellan strömförsörjningen och ingången till det anslutna styrsystemet före idrifttagning.
Säkerhetsmeddelande
Felaktig kabeldragning kan orsaka skador på sensorn eller den anslutna enheten.
Utför installation och anslutning med strömmen frånkopplad.
Installation i industriell utrustning måste utföras av en kvalificerad person.
Förhindra mekaniska skador på kabeln och avkänningsytan.
